Въздушен цилиндър

SOLH SDA квадратен ултратънък компактен цилиндър е икономичен компактен пневматичен задвижващ механизъм. Дължината на корпуса му е само 1/2~1/3 от стандартните цилиндри на напречна щанга и поддържа вграден монтаж, за да спести място. Монтажните размери са взаимозаменяеми със серията Airtac ACQ и SMC CQ2. Той предлага изчерпателни варианти: двойно действащи, SSA/STA единична пружина за връщане, SDAD двоен прът, SDAJ регулируем ход и SDAS оборудвани с магнит модели. Вградените гумени брони в двата края абсорбират удара и намаляват шума. Съхранено с грес уплътнение с ниско триене позволява дългосрочна работа без масло. Размери на отвора φ12~100 mm, подходящи за натискане, затягане и позициониране с къс ход, широко прилагани в 3C автоматизация, опаковъчни машини и приспособления като рентабилно решение за оборудване с ограничено пространство.

Тънкият цилиндър SOLH RQ е взаимозаменяем със серията SMC RQ/RDQ. Той използва иновативна вградена структура на въздушна възглавница без пръстен с 3 пъти по-голям капацитет за абсорбиране на енергия от CQ2 гумен буфер и 50% по-нисък работен шум. Ултратънкият квадратен варел е с 20% по-къс от конвенционалните тънки цилиндри с въздушна възглавница, а монтажните размери отговарят на CQ2 и CQS за директна подмяна на надстройката. Вариантите обхващат немагнитен RQ, оборудван с магнит RDQ и заключващ се RLQ за вертикално натоварване против падане. Подходящ за непрекъснато високоскоростно възвратно-постъпателно движение при 50~500 mm/s. Размери на отвора φ20~100 mm и поддържа работа без масло. Широко използван при високоциклично автоматизирано товарене/разтоварване, прецизно затягане и позициониране, изискващи ниско въздействие и нисък шум.

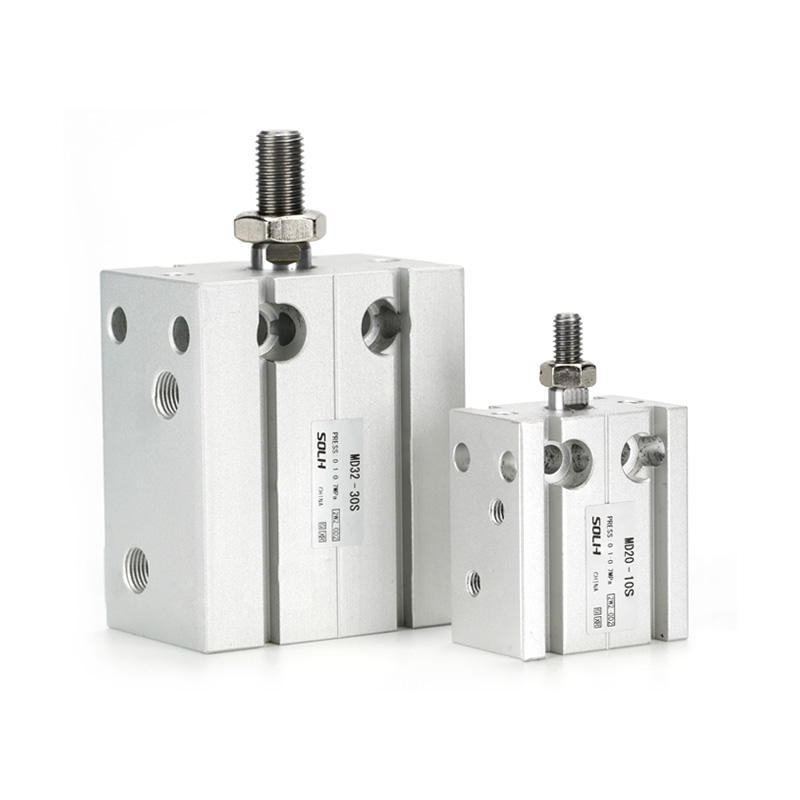

Многопозиционен компактен цилиндър за свободен монтаж SOLH MD е снабден с резбовани монтажни отвори от шестте страни на корпуса на блока за монтаж без скоби под всякакъв ъгъл, 30%~50% по-тънък от стандартните кръгли цилиндри, за да пасне на тясно разположение на оборудването с висока плътност. Пет подмодела покриват всички режими на работа: стандартен еднопрътов двойнодействащ MD, еднопрътов единично действащ MSD (разтягане на пружината) / MTD (прибиране на пружината), анти-усукващ двоен прът MDD и регулируем ход с двоен прът MDJ. Размерите на отвора варират от 6 до 32 mm със стандартни ходове 5~60 mm. Всяка единица се предлага с вграден преден гумен буфер и двойни странични слотове за магнитни сензори; суфикс-S означава интегриран постоянен магнит, съвместим с CMSH/DMSH рид ключове. Буталният прът приема интегрирана самосмазваща се втулка за гладка работа без масло. Вариантите с двоен прът елиминират страничното отклонение от офсетни натоварвания, докато MDJ разполага със заден регулиращ винт за гъвкаво фино регулиране на хода. Широко приложение за леки затягане, изваждане, кримпване и прецизно позициониране на миниатюрни приспособления в 3C, полупроводникови и общи малки машини за автоматизация.

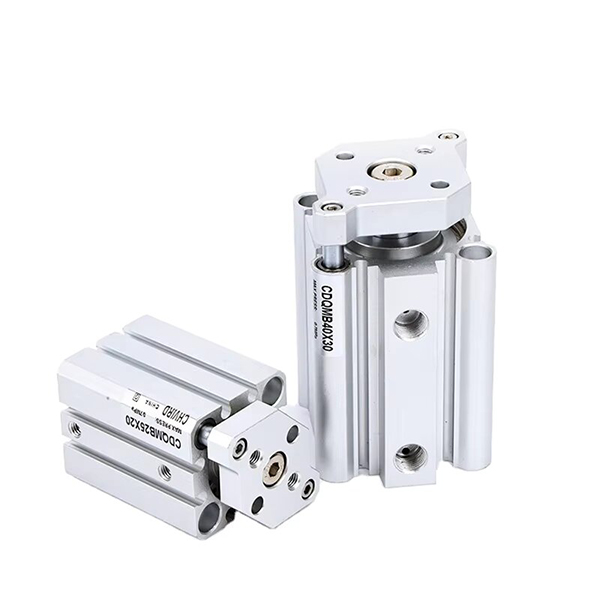

Тънкият цилиндър с висока твърдост на SOLH CQM е взаимозаменяем с SMC CQM/CDQM. Изграден върху CQ2 тънка цилиндрична структура с интегрирани успоредни двойни водещи пръти, той поддържа същата дължина на тялото като CQ2 и елиминира нуждата от външни водачи. Страничното му съпротивление на натоварване е 2~4 пъти по-високо от стандартните CQ2 цилиндри, с толеранс на въртене на буталния прът ≤±0,2°. Вариантите включват немагнитен CQM, оборудван с магнит CDQM и CQM-XB24 модел с дълъг експлоатационен живот. Снабден с гумени брони от двата края и поддържа работа без масло. Размери на отвора φ12~100 mm, монтажни размери, съвместими с CQ2/CQS. Идеален за прецизно натискане с къс ход и затягане на приспособление с изместено натоварване в автоматизацията на електрониката.

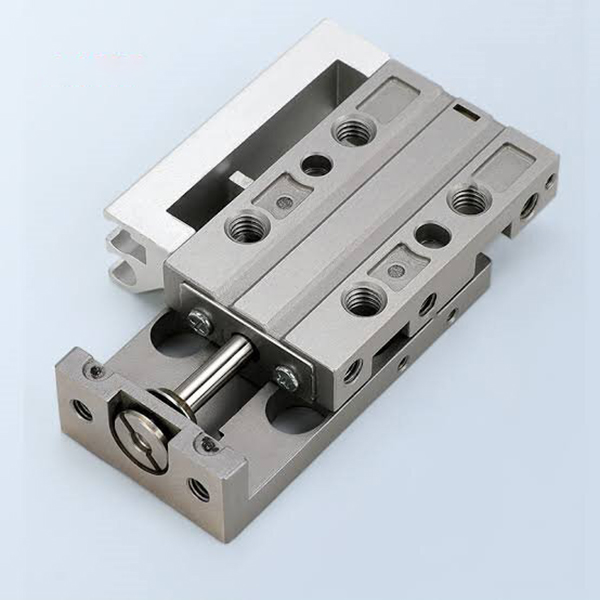

Ултракомпактната високопрецизна пневматична плъзгаща се маса SOLH MXJ е взаимозаменяема със серията SMC MXJ. Оборудван с интегриран линеен водач на топката от неръждаема стомана, той постига точност на успоредност от 0,005 mm и точност на повторение на позициониране ±0,01 mm. Ултратънкото леко тяло поддържа горен, долен и страничен тристранен монтаж, 30%~50% по-малък от MXQ слайд маси. Размери на отвора φ4,5~16mm, оборудван с гумени буфери с два края и опционални метални ограничители за 0~5mm регулируем ход. Симетричният дизайн позволява смяна на тръбопроводи и сензори от ляво-дясно, подходящ за чиста среда без масло. Възможност за стабилно високочестотно движение с къс ход, широко разпространено за линейно движение на микронно ниво при 3C микро обработка, оптична инспекция, миниатюрно сглобяване и компактно оборудване за медицинска автоматизация.

SOLH MXP пневматична плъзгаща се маса с ултра висока точност е взаимозаменяема със серията SMC MXP. Приема интегрирано мартензитно тяло от неръждаема стомана и вграден линеен водач на топка, постигайки успоредност на движението от 0,004 mm, грешка при въртене до ±0,03° и повторяема точност на позициониране ±0,01 mm. Ултра-тясното компактно тяло е с 10% ~ 20% по-тънко от моделите MXJ, поддържайки тристранен монтаж и превключваеми аксиални/странични тръби. Размери на отвора φ6~16 mm, оборудвани със стандартни гумени буфери, опционални метални ограничители и хидравлични буфери, налични за φ8 и по-високи. Поддържа чиста среда без масло и стабилно високочестотно възвратно-постъпателно движение. Идеален за автоматизирани станции в ограничено пространство, изискващи стриктна прецизност на движението, като оптична проверка, свързване на чипове, сглобяване на микрокомпоненти и първокласно медицинско оборудване.

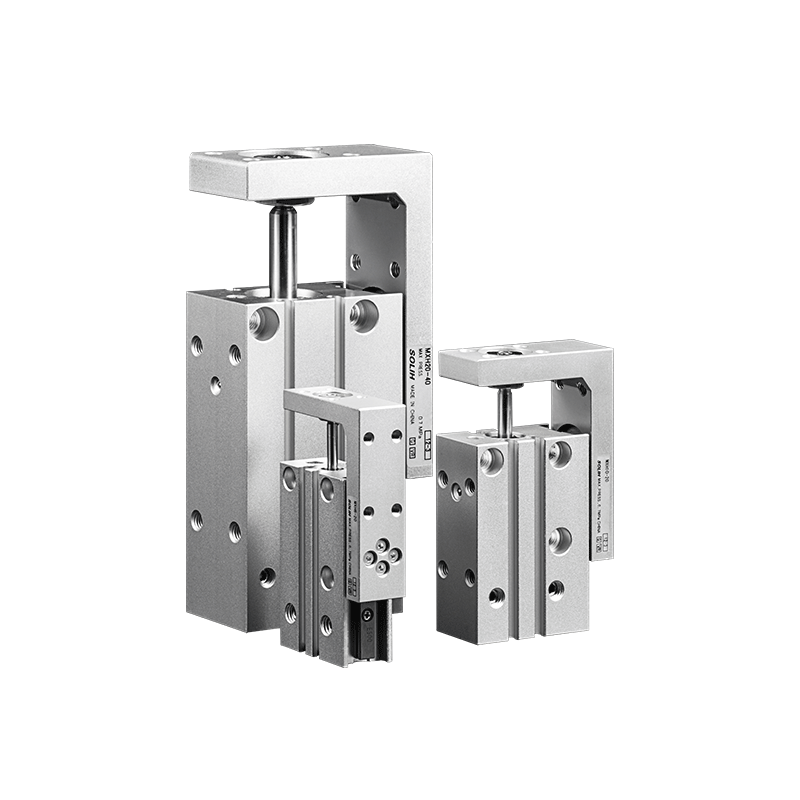

Тясната компактна пневматична плъзгаща се маса SOLH MXH е взаимозаменяема със серията SMC MXH. Задвижван от двойно бутало и оборудван с водеща релса с циркулираща сферична топка, той приема ултра-тясно тяло, подходящо за плътно разположение едно до друго. Отличава се с отличен капацитет против изместване и усукване с допустим въртящ момент около 6 пъти в сравнение с традиционните плъзгачи MXU, повтаряща се точност на позициониране ±0,02 mm и максимален стандартен ход до 60 mm. Поддържащ монтаж в 4 посоки и тръбопровод от 3 страни, той се предлага с вграден магнит, съвместим с различни магнитни превключватели, гумени буфери с два края и позволява непрекъсната работа без масло. Размери на отвора φ6~20 mm, широко използвани за средно прецизен високочестотен трансфер с дълъг ход на 3C компоненти и малки пластмасови части под конзолно или едностранно натоварване в ограничено пространство оборудване за автоматизация.

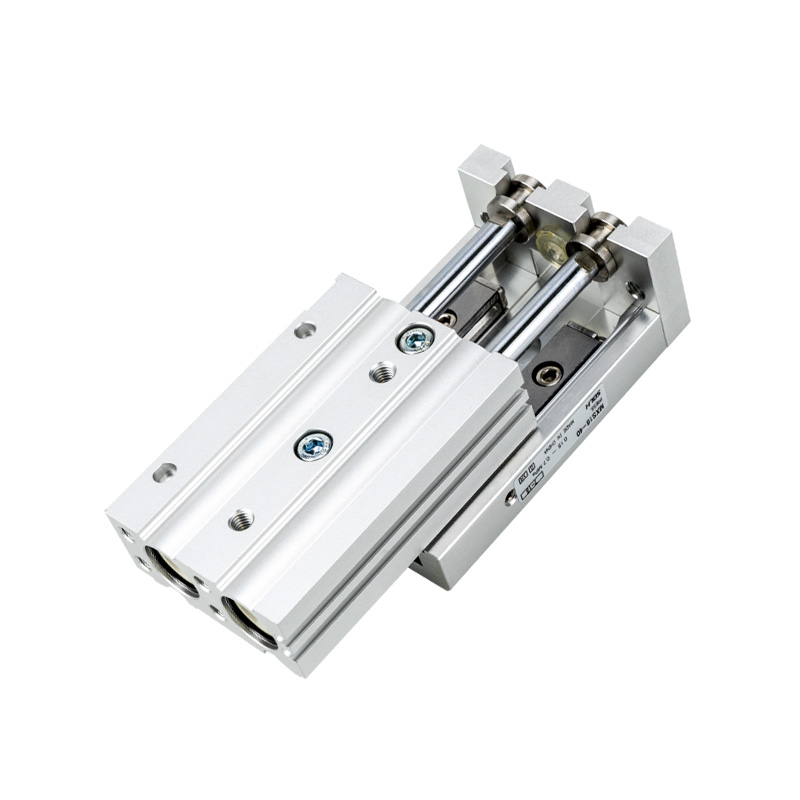

Интегрираната пневматична плъзгаща се маса с висока твърдост SOLH MXS е напълно взаимозаменяема със серията SMC MXS. Той използва задвижване с двойно бутало и предварително заредени напречни ролкови водещи релси за движение с нулева хлабина, осигурявайки два пъти по-голяма тяга от едноцилиндровите плъзгачи със същия отвор и повтаряща се точност на позициониране до ±0,01 mm. Свръхтънката интегрирана структура спестява 30%~50% място за монтаж в сравнение с разделен цилиндър плюс комплекти външни водачи. Поддържа се тристранен монтаж с отвори за щифтове за позициониране (отдолу, отстрани и аксиално). Размери на отвора φ6~25mm със стандартни ходове 10~150mm, опционални регулатори на хода 0~5mm. Вграденият магнит пасва на магнитни превключватели и позволява работа без масло. Широко използван за висока твърдост, високопрецизен линеен трансфер в полупроводници, 3C прецизно сглобяване и станции за подравняване на оптични компоненти.

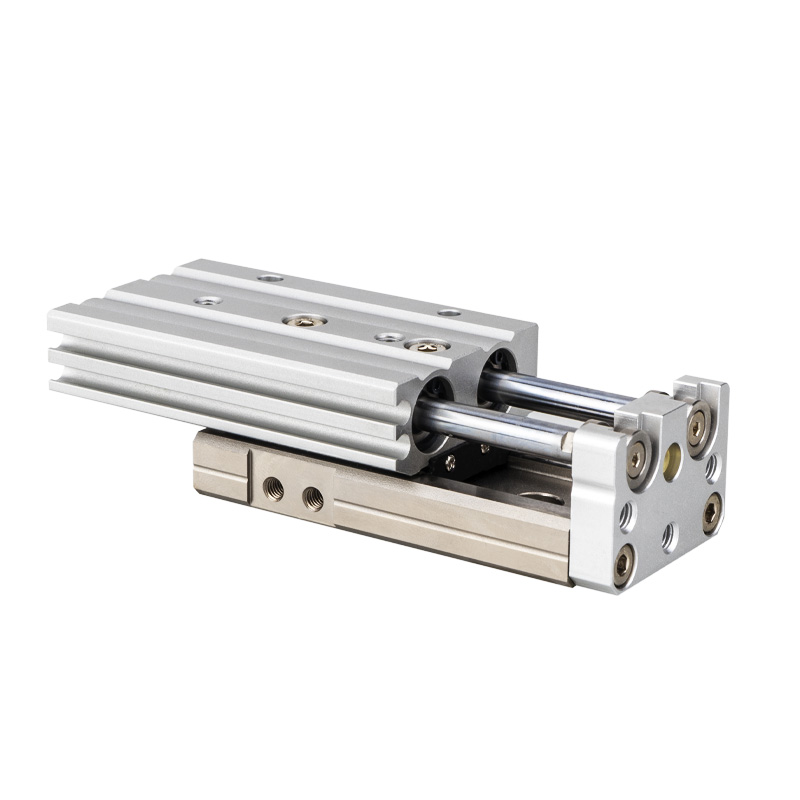

Икономичната пневматична плъзгаща се маса SOLH MXQ е взаимозаменяема със серията SMC MXQ. Той използва задвижване с двойно бутало и водеща релса с рециркулираща сачма без предварително натоварване, изградена като ултратънка лека интегрирана единица с по-ниска височина и по-леко тегло от MXS, постигаща повторна точност на позициониране от ±0,02 mm. Предлага се тристранен монтаж с отвори за щифтове за позициониране (отдолу, отстрани и аксиално). Размери на отвора φ6~25mm, стандартен ход 10~150mm, опционални регулатори на хода 0~5mm. Вграденият магнит пасва на магнитни превключватели и поддържа работа без масло. Като рентабилен основен линеен задвижващ механизъм, той се вписва в чувствителни към бюджета проекти и се използва широко за високочестотен трансфер с леко натоварване на малки електронни и пластмасови части и автоматизирани поточни линии със стандартна точност.
