марка:SOLH от Richge Technology

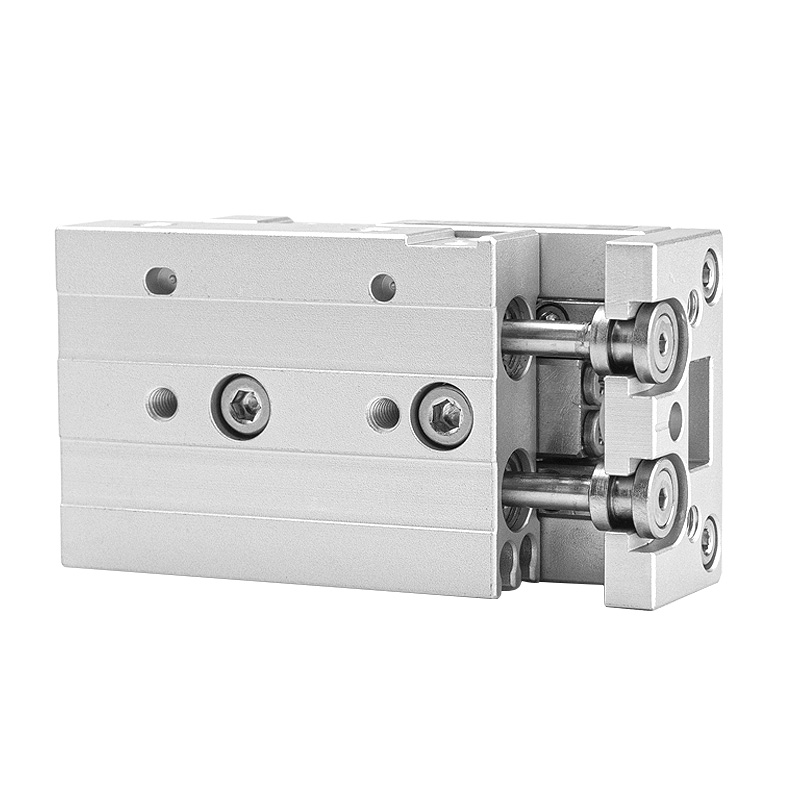

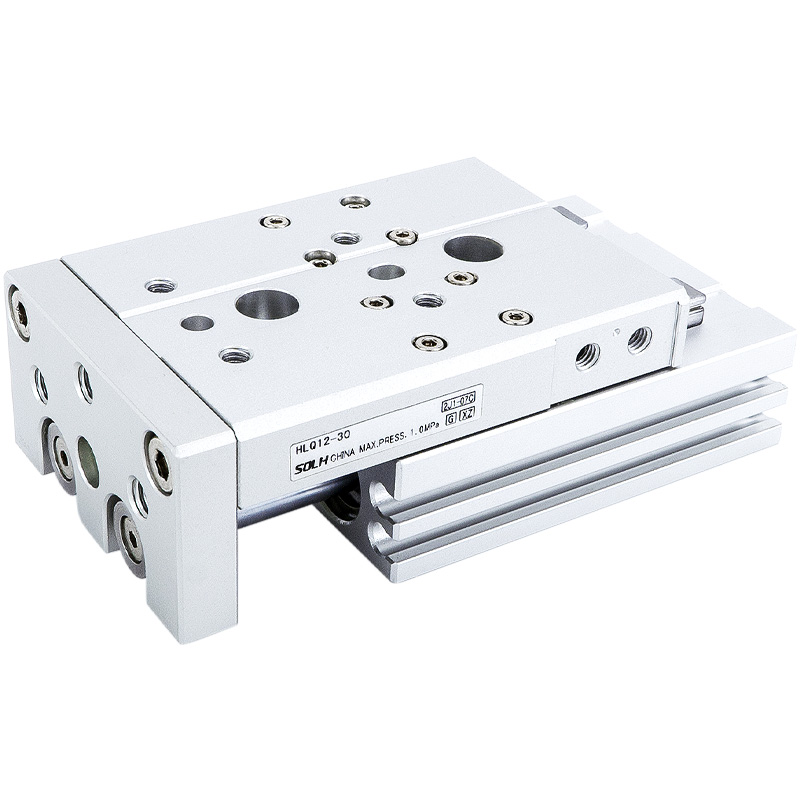

SOLH HLQ / HLQL прецизният плъзгащ цилиндър с двоен вал използва рециркулираща сферична линейна направляваща структура на сърцевината, осигуряваща високопрецизно и високотвърдо гладко линейно възвратно-постъпателно движение за автоматизирано оборудване. Два варианта покриват съответно условия на работа с леко-средно и тежко ексцентрично натоварване.
-- Стандартен тип HLQ: Цилиндрично тяло, разположено отстрани на плъзгача, компактна обща ширина
-- HLQL симетричен тип: центриран цилиндър + двойни симетрични водещи релси, свръхвисока твърдост и капацитет против деформиране
-- Водеща структура: Линеен водач с рециркулираща топка; единична релса за отвор 6/8, двойни успоредни релси за отвор ≥12
-- Режим на работа: двойно действащо възвратно-постъпателно движение
-- Приложима среда: Сгъстен въздух с прецизност на филтриране ≥40μm
|
Параметър Елемент |
Подробности за спецификацията |
| Размери на отвора (mm) |
6, 8, 12, 16, 20, 25 |
| Стандартен обхват на хода (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Работно налягане |
0,15 ~ 0,7 MPa |
| Доказателство за изпитване на налягане |
1,2 MPa |
| Работна температура |
-20℃ ~ 70℃ |
| Диапазон на скоростта на буталото |
50 ~ 500 mm/s |
| Толерантност към инсулт |
Ход ≤100mm: +1.0mm; Ход >100 мм: +1,5 мм |
| Резба на въздушния порт |
Отвор 6/8/12: M5×0,8; Отвор 16/20/25: PT1/8 |
| Магнитен пръстен |
Вграден като стандарт (суфикс S), съвместим с CMSH / DMSH магнитни сензори |
1. Водещи релси с рециркулираща топка с двойна прецизност
-- Ниско триене, изключително плавно движение, изключителна праволинейност и повтаряща се точност на позициониране; интегрирано прахоустойчиво покритие против ръжда за удължен експлоатационен живот.
2. Вградена плаваща става
-- Еластична плаваща връзка между буталото и плъзгача компенсира страничната сила и ексцентричния въртящ момент, предотвратявайки деформация на буталния прът и повреда от претоварване.
3. Дизайн с двоен паралелен бутален прът
-- Удвоена изходна тяга, мощна производителност против усукване, нулево въртене на плъзгащата се платформа под товар.
4. Разположение за многопосочен монтаж
-- Нарязани монтажни отвори на дъното, предната и страничните повърхности за 3-посочен монтаж; прецизни отвори за щифтове на основата за бързо и точно монтиране на приспособлението.
5. Монтажни повърхности за 3-странични приспособления
-- Резбовани отвори за инструменти на плъзгача отгоре и отпред; дупки за щифтове за позициониране в горната част на плъзгача, за да се гарантира точността на позициониране на приспособлението.
6. Предварително обработени сензорни канали
-- Стандартни плъзгащи се слотове от страната на цилиндъра за бърз монтаж и регулируема позиция на магнитни рид ключове.
7. Разнообразни комбинации от буфер и стоп блок
-- Допълнителен фиксиран въздушен буфер, регулируем въздушен буфер (A/AS/AF), буфер за хидравличен амортисьор (B/BF); налични са множество аксесоари за външни ограничители.

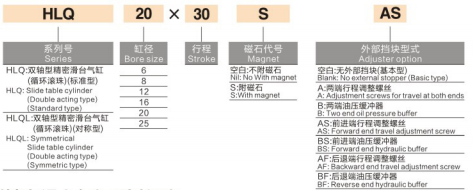

1. Примерен модел: HLQ20×30SAS
-- HLQ = Стандартна серия с два вала; HLQL = симетрична серия двойни релси с висока твърдост
-- 20 = Диаметър на отвора на цилиндъра (mm)
-- 30 = Номинална дължина на хода (mm)
-- S = Вграден постоянен магнитен пръстен (задължителна стандартна конфигурация)
-- A = Двукраен регулируем въздушен буфер
AS = Единичен регулируем въздушен буфер с преден ход
AF = Единичен регулируем въздушен буфер с обратен ход
-- B = Двукраен буфер за хидравлично масло
BF = Единичен буфер за хидравлично масло при обратен ход
| Диаметър (mm) |
Ефективна площ на буталото (mm²) |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Логика за избор на модел
-- Стандартен тип HLQ: Компактно пространство за монтаж, средно-малко натоварване, леко или без ексцентрично странично натоварване
-- Симетричен тип HLQL: тежко натоварване, очевидно ексцентрично изместено натоварване, висока твърдост и свръхвисоки изисквания за точност на позициониране
2. Типични приложения
Прецизно позициониране, автоматичен трансфер на детайла, пневматични затягащи станции; широко използван в 3C електроника, линии за производство на полупроводници, оборудване за автоматизирано сглобяване и инструменти за прецизно тестване.
SOLH HLQ / HLQL рециркулиращ сферичен плъзгащ цилиндър с двоен вал предлага стандартни компактни и симетрични двойни варианти с висока твърдост, с опционален въздушен/хидравличен буфер, анти-усукващ двоен прът и плаващ шарнирен дизайн, универсален високопрецизен линеен задвижващ механизъм за средно и тежко натоварване, автоматизирано оборудване за затягане, прехвърляне и позициониране.
