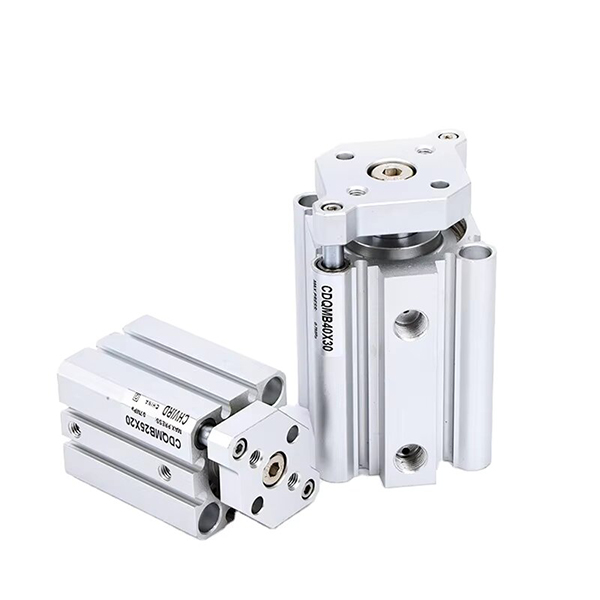

Направляван тънък пневматичен цилиндър от серия CQM

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Насочван тънък цилиндър с висока твърдост от серия SOLH CQM, взаимозаменяем с внесени CQM/CDQM. Вграден двоен водещ прът, базиран на CQ2 тънка цилиндрична структура. Значително подобрява устойчивостта на странично натоварване и ефективността срещу въртене. Същата дължина на тялото като CQ2, не е необходим допълнителен външен водач. Монтажен размер, съвместим с CQ2/CQS, широко използван за прецизно позициониране, затягане и бутане със страничен товар.

Структура и основни характеристики

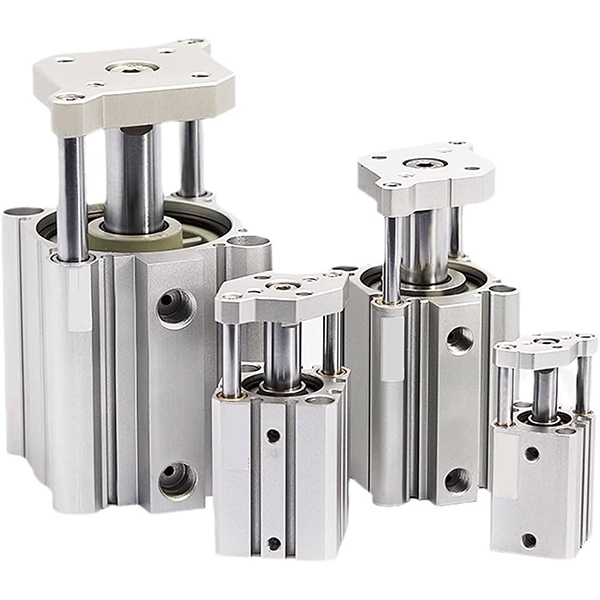

     -- Интегрирано тънко цилиндрично тяло + паралелни двойни направляващи пръти, монтажна плоча за натоварване в предния край;

     -- Твърд анодизиран алуминиев варел, хромиран бутален прът и водещи пръти;

     -- Варианти: CQM (немагнитен), CDQM (оборудван с магнит), CQM-XB24 версия с дълъг живот;

     -- Капацитет на странично натоварване 2~4 пъти по-висок от стандартния CQ2 цилиндър, толеранс на въртене ≤±0,2°;

     -- Стандартен гумен буфер от двата края, без опция за въздушна възглавница;

     -- CDQM вграден магнит за откриване на магнитен превключвател, гъвкав сензорен монтаж.

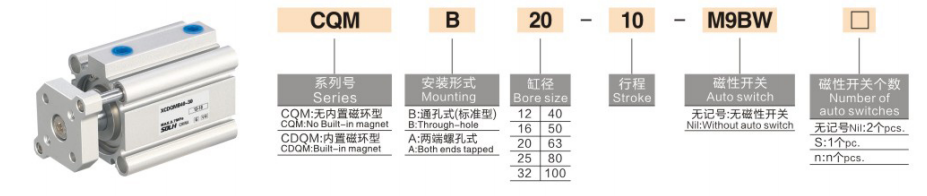

Правило за кодиране на модела

   1. Пример: CDQMB20-50-M9B

     -- C: Вграден магнит (CDQM); празно = немагнитно (CQM)

     -- DQM: Сериен код за направляван тънък цилиндър

     -- B/A: Тип монтаж; B=проходен отвор; A=краен отвор с резба

     -- 20: Размер на отвора: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Дължина на хода 5~100 mm

     -- M9B: Опция за магнитен превключвател

Технически спецификации

Теоретичен натиск и теглителна сила и максимално странично натоварване при 0,5 MPa

Резюме с едно изречение

     Серията SOLH CQM интегриран тънък пневматичен цилиндър с двоен направляващ прът с отлична защита срещу усукване и висок страничен товароносимост, перфектен прецизен задвижващ механизъм за замяна на стандартния цилиндър CQ2 ​​за приложения за автоматизирано затягане и позициониране.
