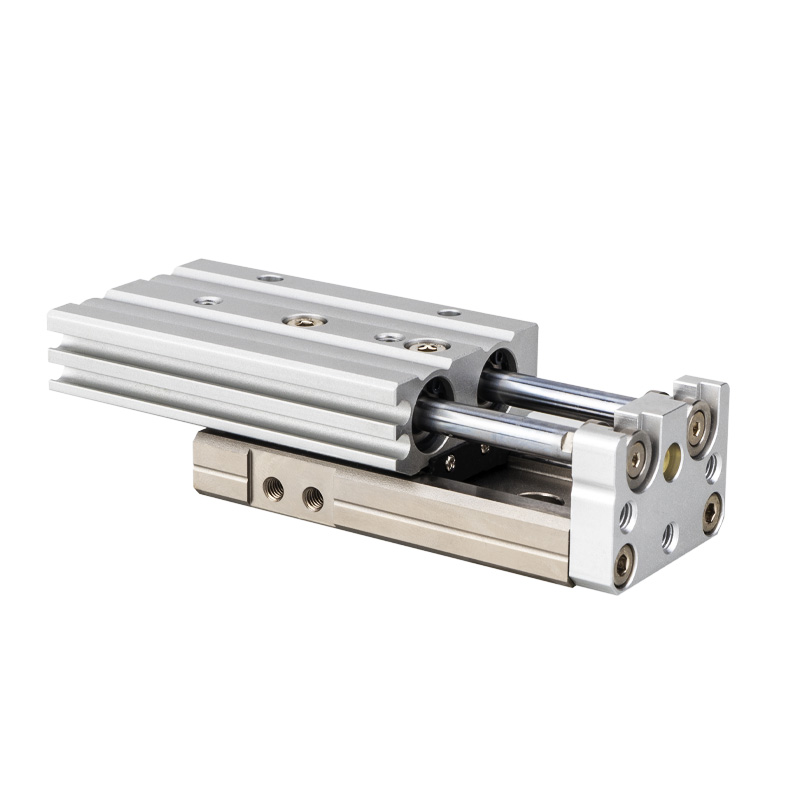

Пневматична плъзгаща се маса от серия MXQ | Водач с рециркулираща топка / Икономичен тип

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH MXQ е икономична компактна пневматична плъзгаща се маса, включваща система за задвижване с двойно бутало и направляващи релси с рециркулираща топка. Възприемайки ултратънка и лека интегрирана структура, той осигурява стабилно линейно движение със средна прецизност с повторяема точност от ±0,02 mm. Като рентабилна алтернатива на традиционната комбинация „цилиндър + външен водач“, тя значително намалява разходите за оборудване, като същевременно поддържа надеждна работа. Идеален за общо автоматизирано боравене и сценарии за стандартно прецизно сглобяване, той е предпочитаното основно решение за линейно задвижване за масови автоматизирани производствени линии.

Основна структура и принцип на работа

     -- Задвижване с двойно бутало и двойно действие: Оборудван със структура с двойно бутало, която осигурява двойно по-голяма изходна тяга от едноцилиндровите плъзгачи със същия размер на отвора. Осигурява синхронно и стабилно линейно движение с нулево люлеене или отклонение по време на високочестотна циклична работа.

     -- Водеща релса с рециркулираща топка: Приема непредварително зареден рециркулиращ дизайн на сачмен водач, включващ плавно движение при леко натоварване и ниска производствена цена. Той поддържа стабилна точност на позициониране от ±0,02 mm, отговаряйки напълно на изискванията за автоматизация със средна точност.

     -- Ултратънко и леко интегрирано тяло: Интегрираната конструкция на цилиндър и плъзгаща се маса е с 10% по-ниска височина и 22% по-лека от серията MXS, реализирайки по-компактно оформление на инсталацията за оборудване с ограничено пространство.

     -- Гъвкав тристранен монтаж: Поддържа долно, странично и аксиално фиксиране в три посоки с предварително зададени отвори за щифтове за прецизно позициониране. Той опростява процедурите за инсталиране и позициониране на място, като подобрява цялостната ефективност на сглобяването.

     -- Вграден дизайн с магнитна индукция: Стандартен вътрешен магнитен пръстен със запазени странични монтажни канали за магнитни превключватели от серия D-M9□ и A93. Конструкцията за вграден монтаж избягва структурни смущения и осигурява стабилна обратна връзка на сигнала за позиция.

 Пълно правило за кодиране на модела

   1. Примерен модел: MXQ16-50AS-M9BW

   2. Референтен пример за стандартна поръчка

     -- MXQ20-75A-FR-M9NL: Диаметър на отвора 20 мм, ход 75 мм, регулиране на хода в два края, аксиален тръбопровод, PNP магнитен превключвател с 3 метра дължина на проводника

Общи основни технически спецификации

Референтна диаграма на изходната сила и натоварването (@0,5MPa, хоризонтална инсталация)

Забележка: Капацитетът на натоварване намалява с по-дълъг ход и по-висока работна скорост; коефициент на безопасност ≥2; вертикалното натоварване изисква проверка на допустимия въртящ момент

Сценарии за приложение и сравнение на избора на продукти

   1. Сценарии за приоритетно приложение за серия MXQ

     --  Обща автоматизирана обработка: Перфектен за цикличен трансфер на малки електронни части, терминали, пластмасови компоненти и леки модулни приспособления със стандартни изисквания за точност.

     -- Разходочувствителни проекти за автоматизация: Като рентабилна алтернатива на високопрецизната серия MXS, тя намалява общите разходи за оборудване с повече от 30%, като същевременно поддържа стабилна основна производителност.

     -- Изключително компактно пространство: Характеризира се с по-ниска височина на тялото и по-леко тегло от плъзгачите MXS, спестявайки пространство за вертикална инсталация за изключително компактно автоматизирано оборудване.

     -- Средно прецизна работа при леко натоварване: Идеален за работни условия с изискване за позициониране ±0,02 mm и без изисквания за висока твърдост или висока устойчивост на въртящ момент.

     -- Високочестотно циклиране с къс удар: Надежден за дългосрочна повтаряща се работа в рамките на 10~50 mm къс ход, ефективно замествайки традиционните комбинации от разделен цилиндър и външен водач.

   2.MXQ срещу MXS срещу MXH | Сравнение на основна SMC слайд таблица

Професионален подбор Ключови точки

     -- Съответствие на размера на отвора: Изберете подходящия размер на отвора според теглото на детайла и посоката на монтаж. Контролирайте хоризонталното натоварване в рамките на 50% от номиналната стойност и вертикалното натоварване в рамките на 25% от номиналната стойност, за да осигурите стабилна дългосрочна работа.

     -- Избор на ход и резервиране на марж: Запазете 5~10 mm марж на хода по време на избора на модел. Приемете суфикс за фина настройка AS/AT/A (0~5 mm подрязване), ако се изисква прецизно калибриране на хода.

     -- Гъвкав избор на монтаж: Долен монтаж за хоризонтална обработка на материали; страничен монтаж за страничен неподвижен монтаж; аксиален монтаж за подреждане по ос Z и сглобяване на многослойно оборудване.

     -- Оптимизация на конфигурацията на буфера: Стандартен гумен буфер за конвенционална работа при ниска скорост. Инсталирайте допълнителен хидравличен буфер, когато работната скорост надвишава 300 mm/s или теглото на товара надвишава 5 kg (не е приложимо за модел MXQ6).

     -- Конфигурация за откриване на позиция: Съвместим с магнитни превключватели M9B/M9N/A93. Двустранно вградените жлебове поддържат инсталация с двоен превключвател за реализиране на точна обратна връзка за сигнала за удължаване/прибиране на място.

Резюме с едно изречение

     Икономичната пневматична плъзгаща маса от серия SOLH MXQ използва лек рециркулиращ сачмен водач и интегрирана структура с двойно бутало, включваща ултралеко тънко тяло, ±0,02 mm стабилна средна прецизност и ниска цена, служейки като най-добрият рентабилен заместител на традиционните комбинации цилиндър-водач за обща индустриална автоматизация и лек прецизен монтаж.
