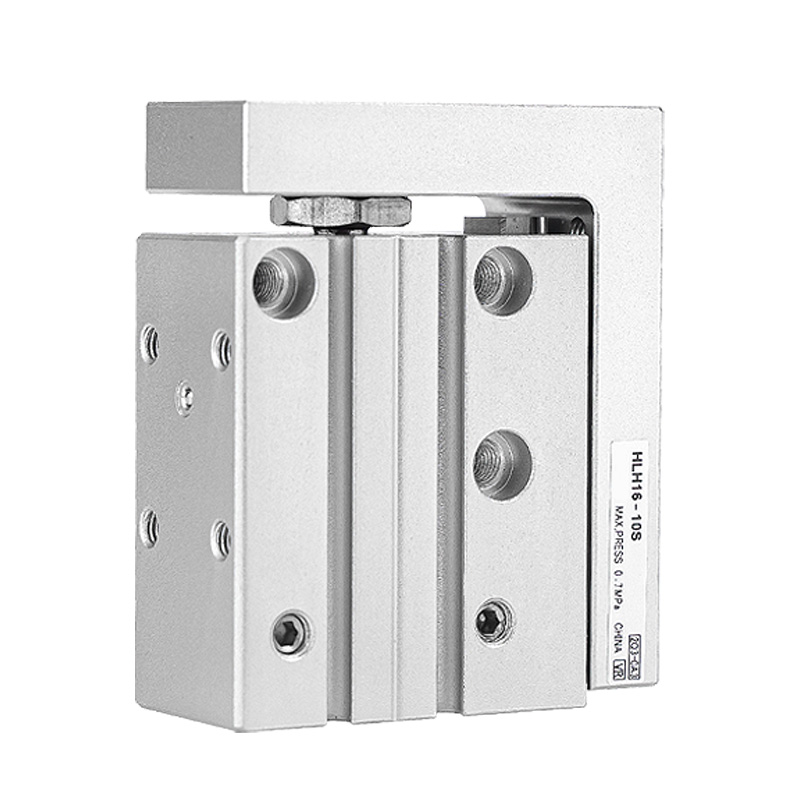

Прецизен линеен плъзгащ цилиндър със странична релса от серия HLH

Прецизен линеен плъзгащ цилиндър със странична релса от серия HLH (рециркулиращ сачмен водач)

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH HLH е нископрофилен линеен плъзгащ цилиндър, оборудван с интегрирана странично монтирана L-образна рециркулираща сферична линейна водеща релса. Отличаващ се с ултратънък тънък дизайн на тялото, за да спести място за инсталиране, той е специално разработен за прецизно сглобяване, позициониране на леко натоварване и оборудване за автоматизация с ограничено разстояние за монтаж.

Преглед на серията

     -- Сериен код: HLH (дизайн с единична странична релса, без вариант със симетрична двойна релса)

     -- Водеща система: Странично монтиран рециркулиращ топчен линеен водач (L-тип интегрирана релса)

     -- Тип на работа: Двойнодействащ бутален цилиндър

     -- Приложима среда: Чист сгъстен въздух (прецизност на филтриране ≥40μm)

     -- Основни конкурентни предимства: ултра тънък профил, монтажни отвори в 4 посоки, оформление на въздушния порт в 3 посоки, отлично използване на пространството

Таблица с основни технически спецификации

Структурни и експлоатационни предимства

  1. Интегрирана странична рециркулираща водеща релса тип L

     Еднокомпонентна конструкция на релса и плъзгаща се каретка осигурява превъзходна праволинейност и прецизност против въртене; ултратясното тънко тяло значително намалява общата ширина на монтажа.

  2. Универсално 4-посочно монтажно оформление

     Монтажни резбовани отвори, обработени на дъното, страничните, предните и задните крайни повърхности на основното тяло; гъвкаво фиксиране от четири посоки, за да пасне на сложно компактно оформление на оборудването.

  3. Гъвкава 3-посочна конфигурация на въздушния порт

     Входящи/изходящи отвори за въздух, налични в задния край, страничната страна и предната страна; изключително свободно разположение на тръбопроводите за чисто и подредено трасиране на веригата.

  4. Повърхности за монтиране на двойни приспособления

     Резбовани отвори за монтиране на инструменти както на горната повърхност, така и на предната страна на плъзгача; дупки за позициониране на щифтове в горната равнина, за да се гарантира точно позициониране на шаблона.

  5. Предварително обработени сензорни канали

     Стандартни плъзгащи се слотове от двете страни на тялото на цилиндъра за лесна инсталация и регулируемо позициониране на магнитни рид ключове.

  6. Вградена плаваща става

     Плаващата връзка между буталния прът и плъзгача елиминира напрежението от странично натоварване и предпазва вътрешния бутален възел от повреда при отклонение.

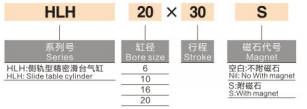

Правило за именуване на код на модел

   1. Пример: HLH16×30S

     -- HLH: Сериен код за тънък плъзгащ цилиндър на страничната релса

     -- 16: Диаметър на отвора на цилиндъра (mm)

     -- 30: Номинална дължина на хода (mm)

     -- S: Вграден постоянен магнитен пръстен (стандартна фабрична конфигурация)

Таблица на теоретичната изходна сила (Единица: N)

Указания за избор на модел и типични приложения

  1. Ключови точки за избор

     -- Приоритет на ограничение на пространството: Изберете HLH, когато разстоянието за инсталиране е изключително ограничено, изисквайки ултратънък тесен задвижващ механизъм.

     -- Характеристика на натоварването: Подходящ за леки възвратно-постъпателни движения без очевидно ексцентрично странично натоварване, изискване за висока точност на позициониране.

     -- Сравнение със серията HLQ: HLH по-тънък и спестяващ място; HLQ двойна релса с по-висока твърдост и по-голяма товароносимост.

  2. Типични сценарии за индустриално приложение

     -- Оборудване за прецизно сглобяване за 3C електроника и производство на полупроводници

     -- Мини автоматични тестови приспособления и инспекционни станции

     -- Леки прецизни механизми за затягане, бутане и позициониране

     -- Възвратно-постъпателни единици за движение с лек товар, инсталирани в тесни компактни машини

Резюме с едно изречение

     SOLH HLH ултратънък страничен L релсов линеен плъзгащ цилиндър използва рециркулиращ сачмен водач, поддържа 4-посочен монтаж и 3-посочно оформление на въздушния порт с вграден магнитен пръстен като стандарт, идеалният пневматичен задвижващ механизъм за прецизно позициониране при леко натоварване за 3C и полупроводниково оборудване за автоматизация в тясно пространство.
