Въздушен цилиндър

Нископрофилният цилиндър за направляваща маса SOLH MGF е напълно взаимозаменяем със съответстващи SMC аналогове. Проектиран с интегрирана концентрична направляваща втулка с голям диаметър, той нарушава ограничението на посоката на традиционните цилиндри с двоен водещ прът и осигурява равномерна ефективност на 360° против деформация срещу ексцентрични натоварвания. Общата му височина на монтаж е намалена с 15%~20% в сравнение със серията MGQ за ултраплоско компактно оформление. Налични размери на отворите: φ40, φ63, φ100 mm със стандартни къси ходове, вариращи от 30 mm до 100 mm, оптимизирани за работа с къс ход при тежки условия. Вградените щифтове против завъртане осигуряват изключително висок допустим въртящ момент до 409 N·m за модела φ100, стабилен при ексцентрична сила от всички посоки без блокиране или изместване, с максимална точност на завъртане от ±0,05°. Поддържа се двупосочен монтаж отгоре и отдолу; T-слотовете от трите страни на тялото позволяват инсталиране на магнитен превключвател от четирите страни. Оборудвани са стандартни двустранни гумени буфери и безмаслена работа без поддръжка. Версията за почистване с 10 префикса с нисък прах отговаря на строгите изисквания за полупроводници, 3C електроника и медицински работилници. Около 15% по-лек от конвенционалните конструкции, той е широко разпространен за повдигане на детайли, изхвърляне на приспособления, обръщане на индексиране на станцията и бутане при тежки условия на къси разстояния, като е идеалният компактен пневматичен задвижващ механизъм, изискващ многопосочно анти-деформиране и висок капацитет на въртящ момент в ограничено пространство за инсталиране.

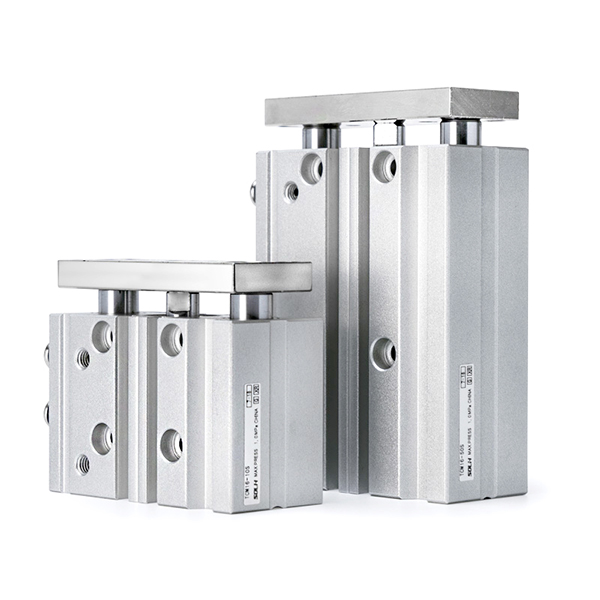

Цилиндърът за триаксиален водещ прът от серията SOLH TC е директен заместител на серията SMC MGP. Той приема интегрирана триосна структура, състояща се от два водещи пръта плюс централен бутален прът, отличаващ се с ултра-висока твърдост. Неговата устойчивост на усукване и капацитет на странично натоварване са повече от два пъти по-високи от тези на конвенционалните цилиндри с двойно направляващ прът, като ефективно предотвратяват деформация и позиционно изместване. Наличните размери на отворите варират от φ6 mm до 100 mm с два варианта на сърцевината: TCL тип прецизен сачмен лагер осигурява ултра ниско триене и плавно движение за високочестотно повдигане и прецизно позициониране; Типът плъзгащ лагер от месингова сплав TCM може да се похвали с превъзходна устойчивост на износване и устойчивост на удар при тежки натоварвания, прашни среди и операции по спиране на конвейерна линия. Стандартните ходове покриват от 5 mm до 500 mm. Допълнителните конфигурации включват J-тип регулиране на хода (максимум 50 mm регулируем диапазон) и -T високотемпературна версия, работеща стабилно от -20 ℃ до 120 ℃. Стандартните конфигурации включват вградени магнитни пръстени, гумени буфери с два края и работа без масло и поддръжка. Интегрирани са многопосочни монтажни отвори и четиристранни слотове за магнитни превключватели, докато двойните въздушни портове отгоре и отстрани позволяват гъвкаво оформление на тръбопроводите. Аксесоарите за фланец и крачна скоба поддържат различни ориентации на монтаж. Работното налягане варира от 0,1 MPa до 1,0 MPa, а отворите за позициониране на еталон гарантират надеждна точност на повторение. Широко използван при повдигане на конвейерни запушалки, манипулиране и кримпване на печатни платки в 3C електроника, задействане на опаковъчен затвор, изхвърляне на приспособления и ексцентрично задвижване на товара, този интегриран задвижващ механизъм елиминира нуждата от отделни външни направляващи възли, опростявайки механичния дизайн с отлична цена за миниатюрни прецизни станции и обща средна до тежка автоматизация.

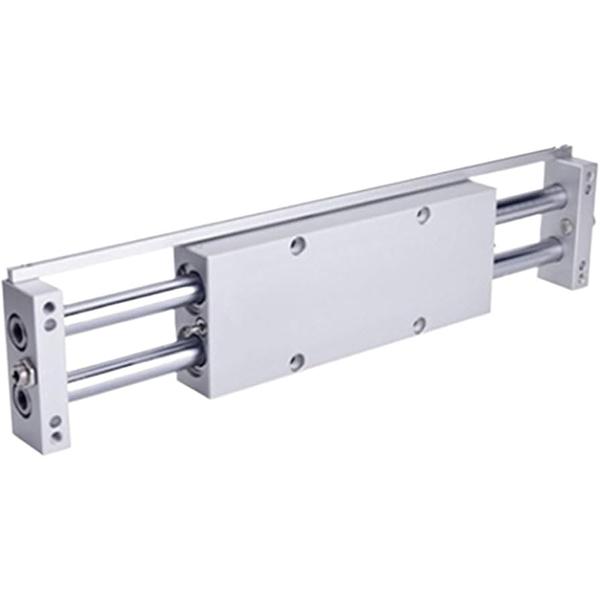

Плъзгащият цилиндър с двоен прът от серията SOLH CX2 служи като взаимозаменяема замяна на стандартните модели SMC CX2. Изграден с двойни бутала и симетрични двойни бутални пръти, той осигурява двойна мощност на тягата в сравнение с еднопрътови цилиндри със същия размер на отвора и превъзходна интегрална твърдост. Наличните размери на отворите покриват φ10, 15, 25 mm със стандартни ходове от 25 mm до 200 mm. Стандартната версия приема водене на плъзгащи лагери; подобрените CXWM (плъзгащ лагер + хидравличен буфер) и CXWL (сачмен лагер + хидравличен буфер) са персонализирани за високоскоростни приложения с чести удари. Симетричните двойни пръти осигуряват присъщи механични характеристики срещу въртене с максимална прецизност до ±0,02° за отвор φ25, притежаващи изключителна устойчивост срещу странични и ексцентрични натоварвания. Тънкото тяло с нисък профил поддържа две форми на сглобяване: неподвижно цилиндрично тяло с подвижна крайна плоча или фиксирана крайна плоча с плъзгащо се цилиндрично тяло. Четирите странични монтажни отвори и трипосочните отвори за въздух позволяват гъвкав монтаж и тръбопроводи в тесни затворени пространства. Оборудвани са стандартни двустранни гумени буфери и безмаслена работа без поддръжка; опционална N немагнитна версия елиминира магнитни смущения за магнитно-чувствителни случаи. Широко прилаган при прецизно прехвърляне на детайли за 3C и полупроводникови индустрии, бутане и повдигане на приспособления, плътно разположение на цилиндрите в компактно оборудване, възвратно-постъпателно задействане при средно натоварване за хранителни, медицински и чисти цехове.

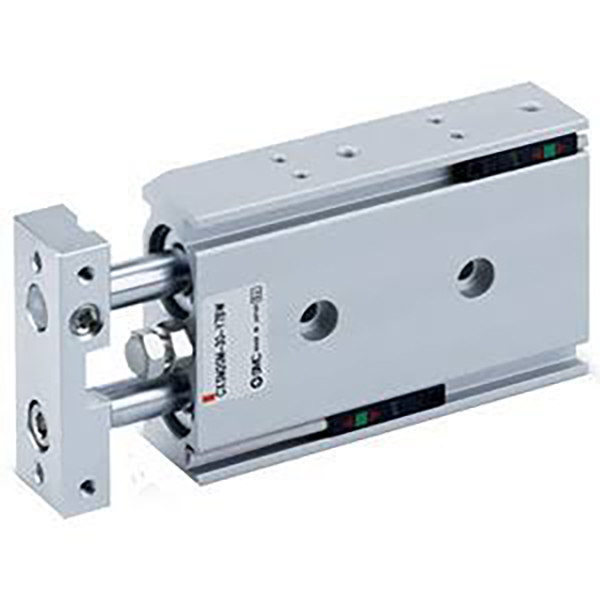

SOLH CXSJ е модернизирана ултракомпактна итерация на класически двойни цилиндри CXS, взаимозаменяеми с оригиналната серия SMC CXS. Създаден с интегрирани двойни бутала и двойни водещи пръти, той осигурява удвоена тяга при същия размер на отвора със стабилна точност срещу въртене от ±0,1°. Общите му размери са скъсени и стеснени с 10% ~ 20% с по-леко тегло, направено специално за изключително тясно вътрешно оформление на оборудването. Предлагат се четири подмодела: CXSJM с плъзгащ лагер се отличава с отлична устойчивост на износване и прахоустойчивост за нискоскоростно общо позициониране; Тип сачмен лагер CXSJL може да се похвали с изключително ниско триене и плавно движение с максимална скорост от 800 mm/s за високочестотно високоскоростно вземане и поставяне; CXSJWM/CXSJWL двоен дизайн на пръта позволява монтаж на детайла от двата края за двустранно синхронно повдигане и позициониране на центриране. Отворите φ6 и φ10 поддържат както аксиално, така и странично свързване, докато други размери използват само странични тръби. Реверсивната скоба за магнитен превключвател поддържа монтаж без смущения в 4 посоки и симетрична инсталация ляво-дясно. Гумените буфери с два края са стандартни; наставката Z означава вградени магнитни пръстени за сензори за позиция, а немагнитните версии са налични за сценарии с антимагнитни смущения. Допълнителна блокировка за удължаване P и блокировка за прибиране R могат да държат задвижващия механизъм стабилно в определени позиции. Той се използва широко за вземане и поставяне, леко пресоване и прецизно ограничаване на позиционирането при леки натоварвания в рамките на компактно оборудване за автоматизация за 3C и общи производствени линии.

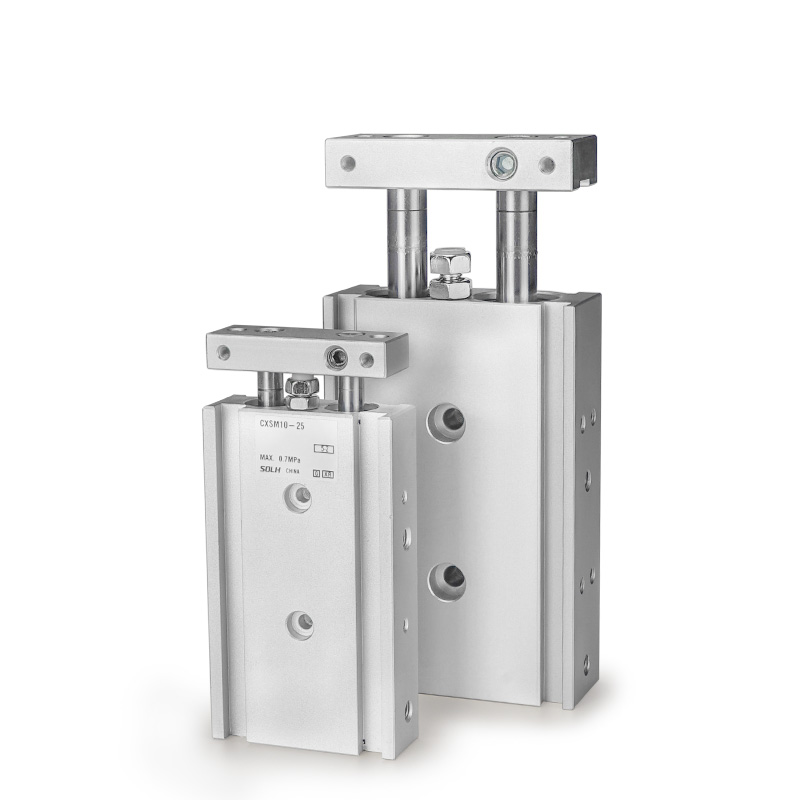

SOLH CXS тънкият двоен цилиндър с висока твърдост е напълно взаимозаменяем с оригиналната серия SMC CXS. Конструиран с интегрирани коаксиални двойни бутала и двойни водещи пръти за синхронно задействане, той осигурява почти удвоена тяга в сравнение с еднобутални цилиндри с идентичен размер на отвора със стабилна точност срещу въртене от ±0,1°. Интегрираната му направляваща структура осигурява силна устойчивост на странични и ексцентрични натоварвания без външни спомагателни водачи. Налични са четири основни подмодела: CXSM с метален плъзгащ лагер може да се похвали с изключителна устойчивост на износване, защита от прах и превъзходен капацитет на странично натоварване за ниска скорост на позициониране, пресоване и прашни среди; Типът сачмен лагер CXSL се отличава с изключително ниско триене и плавно движение с максимална скорост до 400 mm/s за високочестотно и високоскоростно вземане и поставяне; Версиите CXSWM/CXSWL с двоен проходен прът позволяват монтаж на приспособление и на двата края на пръта за двустранно синхронно повдигане и центриращ трансфер. Гумените буфери с два края са стандартни; Въздушният буфер AZ не е задължителен за големи отвори φ20/25/32 за абсорбиране на силен удар при висока скорост. Суфиксът Z обозначава вградени магнитни пръстени за директен монтаж на D-M9B, D-A93 и други сензори за положение; налични са немагнитни варианти за чувствителни към магнитни условия работни условия. Опционална ключалка за удължаване P и ключалка за прибиране R могат да блокират буталото в определени позиции. Монтажът от три страни (отдолу, отгоре, отстрани) поддържа разнообразни компактни механични оформления, широко разпространени в процесите на прецизно бране, прехвърляне на материали, позициониране и леко пресоване за 3C електроника и общи производствени линии за автоматизация.

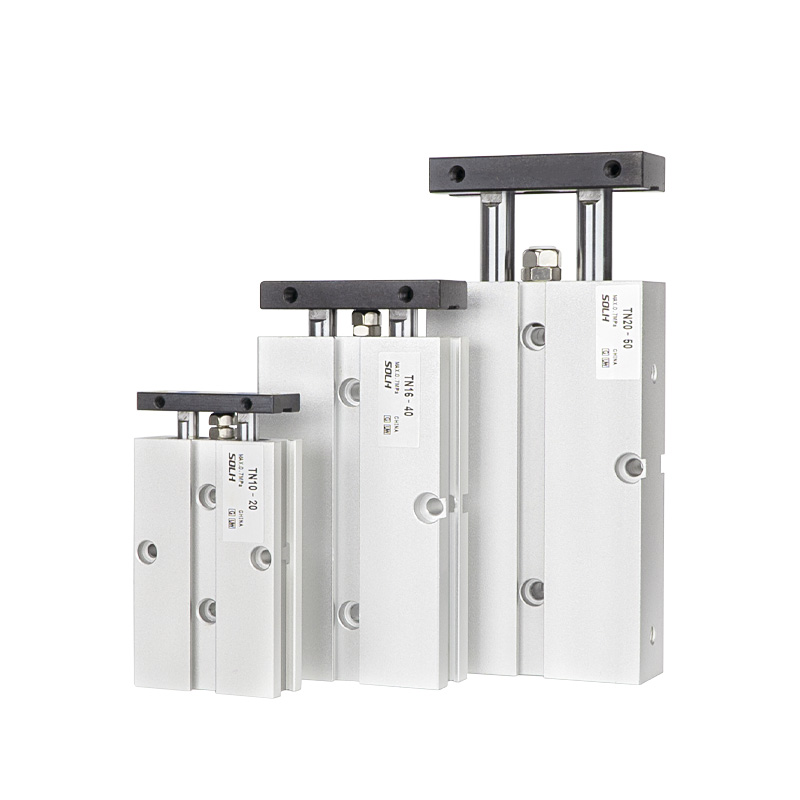

Икономическият цилиндър с двоен вал на SOLH TN използва структура на вала с едно бутало и двойно направляване с насочване на плъзгащи лагери за компактно оформление и отлична цена. Той се предлага фабрично оборудван с вградени магнитни пръстени и регулируем преден гумен буфер за фина настройка на хода, осигуряващ точност срещу въртене от ±0,2°. Синхронизираните двойни валове ограничават усукването и люлеенето, за да поемат леки странични ексцентрични натоварвания. Възможен е трипосочен монтаж (отгоре, отдолу, отстрани), а страничните жлебове поддържат директен монтаж на магнитни превключватели без допълнителни скоби. Доставят се два вида: стандартен еднокраен прът TN и двоен проходен прът TNW, като TNW позволява монтиране на приспособление на двата края на пръта за двупосочно синхронно центриращо движение. В сравнение със серията TR, TN се отличава с по-малки размери и по-ниска цена без опция за отвор φ6; в сравнение с CXS/CXSJ двойни бутални двойни цилиндъра, TN извежда единична тяга с очевидни предимства в цената, но с по-ниска прецизност и товароносимост. Работното му налягане варира от 0,15 до 1,0 MPa, а адаптивността към температурата на околната среда обхваща −20℃~70℃. Той се използва широко за позициониране на леко натоварване, просто пресоване, спиране на детайла и прехвърляне на къси разстояния за общи автоматизирани станции с умерени изисквания за точност и изисквания за контрол на разходите. S-тип магнитен пръстен е стандартен за цялата серия и не може да се сваля; резбата по подразбиране Rc може да бъде персонализирана на резба G или резба NPT за задгранични проекти.

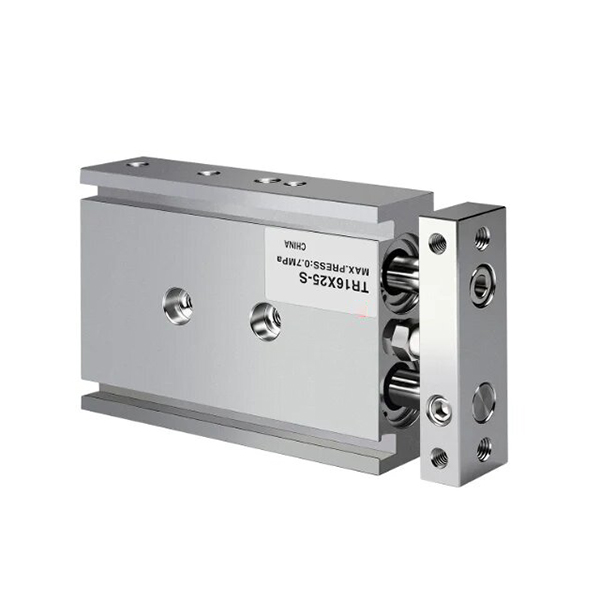

Двуваловият цилиндър SOLH TR е произведен в съответствие с индустриалните стандарти JIS. Той възприема структура на еднобутален двоен направляващ вал, съчетан с разширени втулки на плъзгащи лагери, отличаващ се с висока структурна твърдост, отлична устойчивост на усукване и силен капацитет против деформация, превъзхождащ рентабилните TN двувалови цилиндри. Размерите на отвора варират изцяло от φ6 до 32 mm, включително стандартен TR с един прът, двоен прът TRW и леки компактни TRJ варианти. Точността срещу завъртане достига ±0,1° за отвори ≥16 mm и ±0,2° за малки отвори φ6/φ10; двойните валове ограничават отклонението на люлеенето, за да гарантират стабилна работа при дълги ходове. Регулируема предна гумена подложка си сътрудничи с фиксиран заден буфер за подрязване на хода, абсорбиране на удара и намаляване на шума. Предлага се трипосочен монтаж (отгоре, отдолу, отстрани) и опционално двустранно портиране; страничните канали позволяват директно сглобяване на магнитни превключватели без допълнителни скоби. Вградените магнитни пръстени, обозначени със суфикс S, са стандартни, докато немагнитните персонализирани версии се предлагат за чувствителни към магнитни смущения случаи. Работното налягане варира от 0,15 ~ 1,0 MPa с работна температура от −20 ℃ до 70 ℃. Стандартната резба Rc може да се преобразува в резба G или NPT резба за задгранични инженерни проекти. Отличава се от двойните цилиндри CXS: TR извежда единична тяга с подчертана механична твърдост и стабилно съпротивление на странично натоварване при приложения с дълъг ход; CXS разполага с двойни бутала за двоен натиск, по-ниско триене и по-плавно високоскоростно възвратно-постъпателно движение, подходящо за високочестотно късо задвижване и поставяне. Широко приложение при прецизно позициониране, пресоване на детайли, спиране и прехвърляне на дълги разстояния и общи станции за автоматизация, изискващи надеждно водене при средно леки натоварвания.

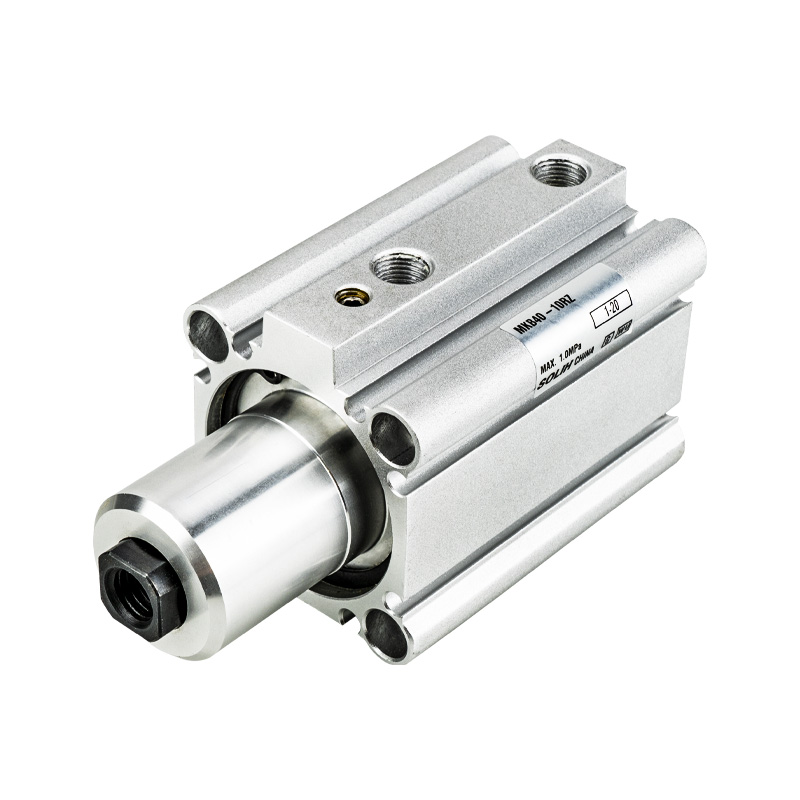

SOLH MK (обикновено наричан MKB) е комбиниран пневматичен цилиндър, интегриращ въртене на 90° и линейно затягане надолу, взаимозаменяем с основната серия MKB. Размерите на отвора покриват φ12~φ63 и ходовете на затягане варират от 5 mm до 50 mm. Общата му дължина е скъсена с 3~10 mm в сравнение с конвенционалните модели MK2 за по-компактно оформление. Допустимият инерционен въртящ момент е подобрен трикратно, за да се справи с високоскоростното затягане на детайли с висока инерция, а максималната сила на затягане на отвора φ63 достига 12,4 kN под 0,5 MPa за надеждно задържане на тежък товар. Работен цикъл: прибиране нагоре → 90° завъртане наляво/надясно → удължаване за затягане; освобождаването следва обратна последователност. Фиксиран ъгъл на въртене от 90° с толеранс ±5° осигурява стабилно повтарящо се позициониране. С изключение на отвори φ20 и φ25 само с двустранно монтиране на сензор, други размери поддържат инсталация на 4-посочен магнитен превключвател за чисто окабеляване без смущения. Проходните отвори и отворите с двойна резба позволяват директен монтаж и фланцов монтаж. Двустранните гумени буфери намаляват удара, вибрациите и шума; дизайнът без масло удовлетворява чистите и безпрашни работни среди. Вградените магнитни пръстени работят със сензори за позиция, за да наблюдават състоянието на затягане/освобождаване; посоките на въртене по часовниковата стрелка RZ и обратно на часовниковата стрелка LZ не са задължителни. Той се прилага широко в приспособления за металорежещи машини, позициониране при заваряване, фиксиране с щамповане, прецизни 3C компоненти, затягане на полупроводникови тави и ограничаване на обръщането на приспособленията. Той опростява механичния дизайн и спестява място за монтаж чрез интегриране на функции за въртене и затягане. Изберете размер на отвора със сила на затягане ≥ действително натоварване × 1,5 фактор на безопасност и резервирайте 3~5 mm марж на хода, за да избегнете механичен сблъсък.

Ъгловият цилиндър SOLH ACK интегрира интегрирано комбинирано движение на стандартно завъртане на 90° / опционално завъртане на 180° плюс линейно затягане надолу, с размери на отвора, вариращи от φ25 до φ63. Той разполага с носеща структура с три направляващи жлебове като дизайн на сърцевината, която осигурява превъзходна структурна твърдост и силна устойчивост на ексцентрични натоварвания, постигайки висока точност на ъглово позициониране от ±1,5°, по-добра от обикновените въртящи се скоби. Предлагат се два структурни типа: ACK с единична притискаща плоча за тесни детайли и ACKD двойна притискаща плоча за широки детайли; въртене обратно на часовниковата стрелка наляво (L) и въртене по посока на часовниковата стрелка надясно (R) могат да се избират, за да съответстват на оформлението на място. Работен цикъл: буталния прът се прибира и повдига нагоре → върти се, за да се избегне намесата на обработвания детайл → се простира надолу за затягане; освобождаването работи в обратен ред за нулиране. Буталният прът е изработен от термично обработена легирана стомана, тръбата на цилиндъра е подложена на твърдо анодиране, съчетана с вносни високоефективни уплътнителни пръстени, за да се постигне отлична устойчивост на износване, устойчивост на корозия, ниско изтичане на въздух и дълъг експлоатационен живот. Четири долни проходни отвора поддържат директен монтаж и монтаж на фланец; вградените сензорни канали улесняват сглобяването на магнитен превключвател за наблюдение на състоянието на затягане и освобождаване. Всеки отвор е оборудван с фиксиран стандартен ход на затягане; максималната сила на затягане на φ63 достига 1050 N при работно налягане от 0,5 MPa. Работното налягане варира от 0,15 ~ 1,0 MPa с широка температурна адаптивност от −20 ℃ до 80 ℃. Широко се използва в инструменталната екипировка на металорежещите машини, позиционирането при заваряване, фиксирането против изместване за процеси на щамповане, затягането на приспособлението на електронни тави и позиционирането на механизми за обръщане. Той замества отделни въртящи се и затягащи цилиндри, за да опрости механичното оформление и да спести място за монтаж. Изберете подходящ размер на отвора с теоретична сила на затягане ≥ действително натоварване × 1,5 коефициент на безопасност и запазете 3~5 mm граница на ход срещу механичен сблъсък.
