Ултракомпактна високопрецизна пневматична плъзгаща се маса от серия MXJ

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH MXJ е ултра-миниатюрна, високо прецизна пневматична плъзгаща се маса, предназначена за микропрецизно линейно задвижване. Отличаващ се с ултракомпактен отпечатък, точност на позициониране на микронно ниво, лека конструкция и съвместимост за многопосочен монтаж, той е идеално пригоден за автоматизирани станции в ограничено пространство, включително 3C електронна обработка, прецизно откриване, микросглобяване и високочестотни циклични операции с къс ход. Той служи като основен високопрецизен микро линеен задвижващ механизъм за миниатюрни сценарии за автоматизация.

Основна структура и характеристики на дизайна

     -- Режим на задвижване: Двупосочна работа с двойно действие, размери на отвора φ4,5/6/8/12/16 mm, покриващ диапазон от микро до леки натоварвания от 5~50N.

     -- Премиум структура: Приема тяло от мартензитна неръждаема стомана и интегрирана направляваща релса с линейна топка. Носещата конструкция е изолирана от уплътняващото движение на буталния прът, което осигурява висока твърдост и работа с изключително ниско триене.

     -- Прецизност на микронно ниво: Паралелизъм на движение 0,005 mm, паралелизъм на монтаж 0,03 mm, вертикалност 0,01 mm, осигурявайки ултрастабилно прецизно позициониране за сложни процеси.

     -- Ултра-компактен размер: Ултра-тънък дизайн на корпуса само с 10 mm височина за модел с отвор φ4,5 и 18 mm височина за модел с отвор φ12, 30%~50% по-малък от еквивалентните MXQ плъзгащи се маси, максимизирайки оползотворяването на пространството за станции с плътно оформление.

     -- Гъвкав многостранен монтаж: Поддържа горна, долна и странична тристранна инсталация с прецизни позициониращи отвори за щифтове, адаптиране към различни ограничени и плътни оформления на оборудването.

     -- Универсална сензорна съвместимост: Стандартно оборудван с двойни жлебове за магнитен превключвател. Моделите с ход ≥5 mm позволяват монтаж на 2 магнитни превключвателя M9B. Симетричният структурен дизайн позволява ляв/десен превключвател и взаимозаменяемост на тръбите на място.

     -- Регулируемо буфериране и ограничаване: Стандартен гумен буфер с два края за намаляване на шума и удара; опционални еднокрайни/двукрайни метални ограничители на хода с 0~5 mm регулируем диапазон на хода за ултра прецизно позициониране.

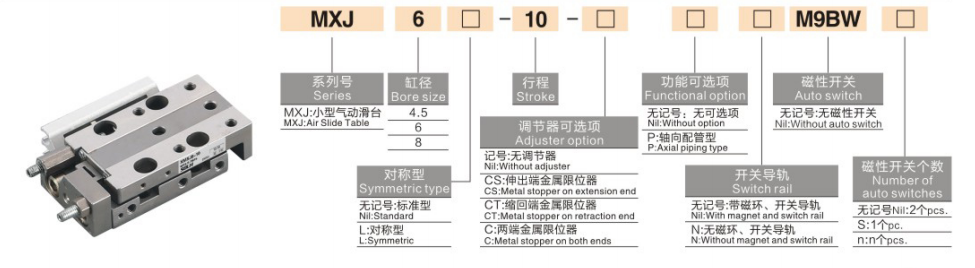

Пълно правило за кодиране на модела

   1. Примерен модел: MXJ6-10-CS-M9B

   2. Референтни примери за стандартна поръчка

     -- MXJ4.5-5: Стандартен тип, без магнитен превключвател, отвор 4,5 mm, ход 5 mm, двойно действащ

     -- MXJ8-15-B-2M9B: Диаметър на отвора 8 mm, ход 15 mm, метален лимит с двоен край, 2 бр. M9B магнитни превключватели

     -- MXJ12-20-L: Симетричен тип, отвор 12 мм, ход 20 мм, реверсивни странични тръби

Основни технически спецификации (@0,5MPa, двойно действащ)

   1. Микро спецификации (φ4.5 / φ6 / φ8)

   2.Малки спецификации (φ12 / φ16)

Основни конкурентни предимства

   1. Свръхвисока прецизност и стабилност на микронно ниво

     -- Интегрираната машинна обработка от една част, съчетана с високопрецизна линейна водеща релса за топка, осигурява повтаряща се точност на позициониране от ±0,01 mm и ултра ниска грешка на паралелизма, отговаряйки напълно на строги изисквания за прецизност за процеси на микро откриване и фино позициониране.

   2. Свръхкомпактен и спестяващ място дизайн

     -- Ултра тънка и ултра къса структура на тялото с минимална височина от само 10 мм. Тристранният монтажен дизайн се адаптира към ултра-тясно вертикално и хоризонтално пространство, спестявайки над 40% място за инсталиране в сравнение с конвенционалните плъзгащи се маси, идеални за плътни автоматизирани производствени линии.

   3. Лека и високочестотна бърза реакция

    -- Оптимизирана лека структура от неръждаема стомана (40~500g) намалява ефективно инерцията при движение. Работната скорост варира от 50 до 500 mm/s, като поддържа стабилна високочестотна работа над 300 цикъла в минута (cpm), за да се повиши ефективността на производството.

   4. Работа без масло и супер дълъг експлоатационен живот

     -- Приема устойчиво на износване уплътнение с ниско триене и безмаслен дизайн, съвместим с чисти работилници и леко мазна индустриална среда. Устойчивата структурна конфигурация осигурява експлоатационен живот от над 5 милиона цикъла с дългосрочна стабилна работа без поддръжка.

   5. Симетричен обратим дизайн за гъвкав монтаж

     -- Симетричният въздушен порт и структурата на жлеба на превключвателя позволяват ляво/дясно на място смяна на тръбопроводи и инсталация на сензори, елиминирайки ограниченията на посоката и значително подобрявайки отстраняването на грешки на място и гъвкавостта на структурната адаптация.

Монтажни форми и типични приложения

   1. Методи за монтаж

     -- Монтаж отгоре: Фиксиран чрез проходни отвори с отвори за щифтове за прецизно позициониране, подходящ за монтаж отгоре на детайла и сценарии за високо прецизно позициониране.

     -- Долен монтаж: Фиксиран чрез долни отвори с резба, стабилен и надежден, приложим за повърхностен монтаж на стандартно оборудване.

     -- Страничен монтаж: Фиксиран чрез странични отвори с резба, идеален за оборудване с ограничено вертикално пространство и плътно успоредно разположение на множество плъзгачи.

   2. Типични сценарии за приложение

     -- 3C Electronics: Боравене и прехвърляне на чипове, фокусиране на обектива на камерата, ламиниране на микрокомпоненти, тестване на издръжливостта на живота на бутоните

     -- Прецизно откриване: позициониране на сондата, прецизно движение на CCD камерата, измерване на микроразмери, фино оптично калибриране

     -- Микро сглобяване: Автоматично заключване на винта, кримпване на клемите, прецизно вмъкване на компоненти, задвижване на миниатюрни приспособления

     -- Медицинско оборудване: Прецизен контрол на микро помпата, превключване на миниатюрен клапан, телескопично позициониране на малък инструмент

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор според натоварването

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Запазете не по-малко от 50% марж на безопасност при натоварване за стабилна прецизна работа.

   2. Потвърждение на инсулт

     -- Стандартен обхват на хода: 5~50 мм. Дайте приоритет на късите ходове (5~20 mm) за високочестотни работни условия, за да осигурите по-висока прецизност и стабилност на работа.

   3. Съпоставяне на конфигурацията

     -- Наблюдение на позицията: Оборудвайте 2 магнитни превключвателя M9B за двупосочна обратна връзка за позицията на хода.

     -- Ограничаване на точността: Изберете метална граница с двоен край (B) за 0~5 mm регулируемо прецизно позициониране на хода.

     -- Монтажна адаптация: Изберете страничен монтаж за гъсто разположение на станцията, долен монтаж за стандартен повърхностен монтаж.

Резюме с едно изречение

     Ултракомпактната високопрецизна пневматична плъзгаща се маса SOLH MXJ се отличава с точност на позициониране на микронно ниво, тристранен гъвкав монтаж, лека високочестотна работа и опционални регулируеми метални ограничители, служещи като рентабилен прецизен микро линеен задвижващ механизъм, широко използван в 3C електроника, прецизно откриване, микросглобяване и оборудване за медицинска автоматизация.
