Блокиращо устройство на работния механизъм на превключвателя за заземяване: Скритата система за безопасност зад електрическото оборудване Превключвателят за заземяване

В електрическите системи за високо и средно напрежение безопасността не се постига само чрез изолация и защитни устройства. Голяма част от електрическата безопасност зависи от механичната координация между различните компоненти, което предпазва операторите от извършване на неправилни превключващи действия.

TheБлокиращо устройство на работния механизъм на превключвателя за заземяванее един от тези важни компоненти за безопасност. Той е проектиран да контролира работната последователност между заземителния превключвател и друго комутационно оборудване, като помага за предотвратяване на опасни операции като затваряне на заземителен превключвател, докато веригата все още е под напрежение.

Въпреки че това устройство обикновено е скрито в разпределителната уредба, то играе критична роля за осигуряване на надеждна работа и защита както на оборудването, така и на персонала.

Какво представлява блокиращото устройство на работния механизъм на превключвателя на земята?

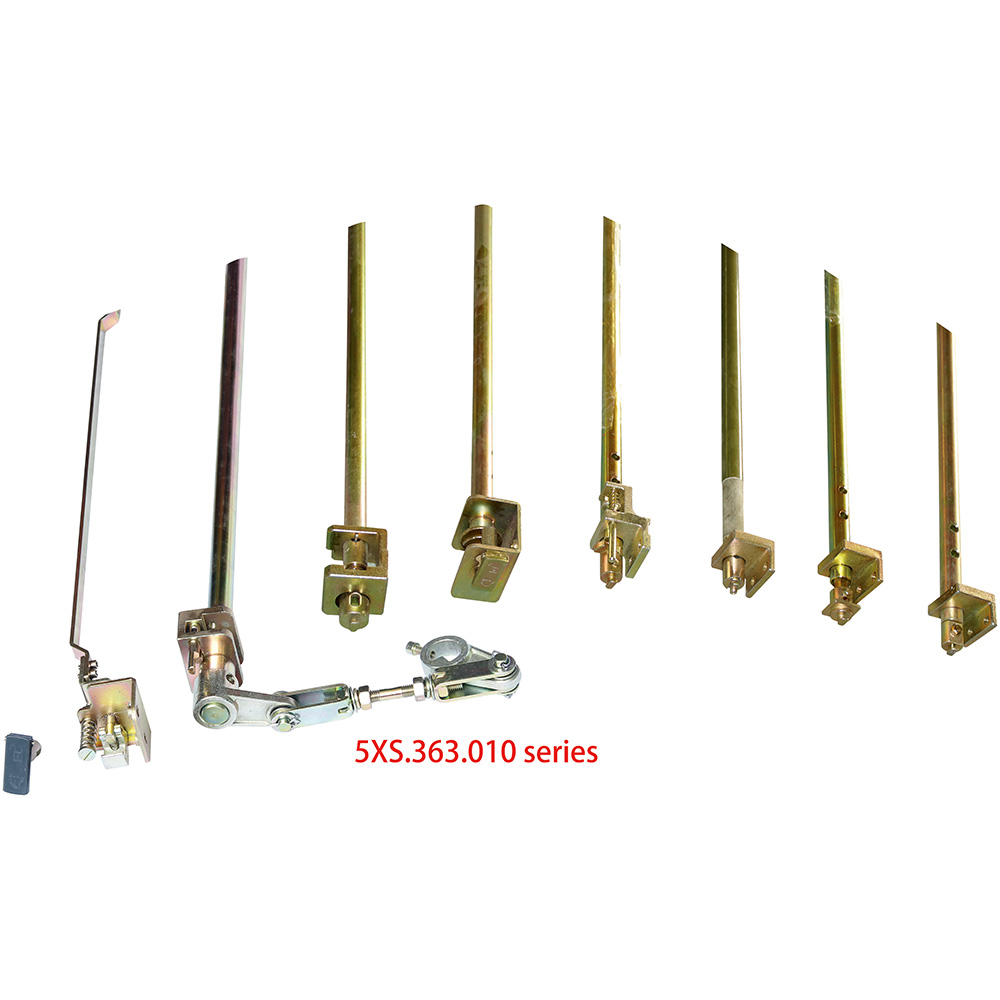

A Блокиращо устройство на работния механизъм на превключвателя за заземяванее механичен или електромеханичен предпазен механизъм, инсталиран в разпределителни системи за координиране на работата на:

Заземителни превключватели

Автоматични прекъсвачи

Превключватели на товара

Изключете превключвателите

Врати на шкафове и панели за достъп

Основната му цел е да гарантира, че операциите по превключване следват предварително определена последователност за безопасност.

Например:

Превключвателят за заземяване трябва да се затваря само след като главната верига е била изключена.

Вратата на шкафа трябва да остане заключена, когато може да има опасно напрежение.

Прекъсвачът не трябва да се затваря, когато превключвателят за заземяване е в небезопасно положение.

Чрез създаване на физически ограничения между работните механизми, блокиращото устройство намалява възможността за човешки грешки при работа.

Защо е важно блокирането на превключвателя на земята?

Електрическото оборудване може да остане опасно дори след като захранването е изключено. Остатъчно напрежение, неправилна последователност на превключване или неочаквано захранване могат да създадат сериозни опасности.

Надеждната система за блокиране помага за решаването на няколко често срещани проблема.

1. Предотвратява неправилни операции по превключване

В сложни електрически системи може да се наложи операторите да извършат множество стъпки за превключване.

Без блокираща защита неправилните действия могат да включват:

Затваряне на заземителния превключвател на верига под напрежение

Работа с прекъсвач при опасни условия

Отваряне на вратите за достъп, преди заземяването да е завършено

Блокиращото устройство действа като механичен "пазител на правила", позволявайки само безопасни работни последователности.

2. Защитава електрическото оборудване

Неправилното превключване е не само опасно за хората, но може също да повреди оборудването.

Възможните последствия включват:

Къси съединения

Дъгови грешки

Контактни повреди

Повреда на изолацията

Правилно проектираният блокиращ механизъм помага за удължаване на експлоатационния живот на оборудването чрез намаляване на необичайните операции.

Как работи заключващото устройство?

Принципът на работа зависи от дизайна на разпределителната уредба, но повечето системи използват комбинация от механично позициониране и заключващи структури.

Механично блокиране

Механичното блокиране е широко използвано поради своята надеждност.

Типичните компоненти включват:

Заключващи плочи

Валове

Лостове

Гърбични механизми

Индикатори за позиция

Ограничителни блокове

Когато един компонент се премести в определена позиция, друг компонент е физически ограничен от работа.

Например:

Прекъсвачът се отваря.

Превключвателят за изключване достига изолирано положение.

Работата на заземителния превключвател става достъпна.

Превключвателят за заземяване се затваря.

Достъпът за поддръжка е разрешен.

Електрическа блокировка

Някои системи също използват електрически сигнали и сензори.

Компонентите могат да включват:

Помощни контакти

Позиционни превключватели

Контролни релета

Модули за наблюдение

Системата за управление проверява състоянието на оборудването, преди да разреши работа.

Студено познание в индустрията: Защо механичното блокиране все още се използва широко

С модерните технологии за автоматизация много хора приемат, че електронните системи за управление могат напълно да заменят механичната защита.

Механичното блокиране обаче остава важно, тъй като не зависи от:

Софтуерна логика

Комуникационни мрежи

Контролирайте наличността на захранване

Дори при прекъсване на електрозахранването механичната заключваща структура може да продължи да осигурява физическа защита.

В много електрически приложения, критични за безопасността, комбинирането на механично и електрическо блокиране осигурява допълнителна защита.

Основни приложения на устройства за блокиране на заземителни превключватели

Разпределителна апаратура за средно напрежение

Често използван в:

Разпределителни мрежи

Промишлени енергийни системи

Подстанции

Заводски ел. помещения

Пръстенови главни модули (RMU)

В компактното разпределително оборудване заключващите устройства помагат за координирането на:

Работа на превключвателя на товара

Работа на заземителния превключвател

Достъп до отделението за кабели

Разпределителна апаратура в метален корпус

За системи с метална облицовка и затворени с метал блокировката осигурява безопасна работа между различните отделения.

Ключови съображения за дизайн

Надеждното блокиращо устройство на работния механизъм на превключвателя за заземяване трябва да вземе предвид няколко фактора.

Механична якост

Механизмът трябва да издържа на многократни операции без деформация или отказ.

Важните фактори включват:

Избор на материал

Якост на вала

Точност на заключване

Устойчивост на износване

Точност на работа

Устройството трябва да разпознава правилно позициите на превключвателя.

Лошата точност на позициониране може да причини:

Непълно заключване

Фалшиво разрешение за операция

Механична намеса

Срок на експлоатация

Разпределителната апаратура може да работи много години, така че свързващите компоненти се нуждаят от добра издръжливост.

Дизайнерските съображения включват:

Устойчивост на корозия

Изисквания за смазване

Работна честота

Условия на околната среда

Често използвани материали

Различните компоненти могат да използват различни материали в зависимост от тяхната функция.

Изборът на материал влияе върху:

Механична якост

Устойчивост на корозия

Дългосрочна надеждност

Съвети за поддръжка на блокиращи устройства

Въпреки че системите за блокиране са проектирани за дълъг експлоатационен живот, все пак е необходима редовна проверка.

Препоръчителните проверки включват:

Проверете механичното движение

Уверете се, че:

Валовете се движат плавно

Ключалките се захващат правилно

Няма заседнали части

Проверете износващите се части

Обърнете внимание на:

пружини

Карфици

Подвижни стави

Поддържайте компонентите чисти

Прахът и замърсяването могат да повлияят на механичното движение, особено на открито или в индустриална среда.

Устройството за блокиране на работния механизъм на превключвателя за заземяване може да не е видима част от електрическото оборудване, но е основен компонент за безопасност в съвременните разпределителни системи.

Чрез контролиране на връзката между заземителни превключватели, прекъсвачи и механизми за достъп, той помага за предотвратяване на опасни операции, защитава електрически активи и подобрява безопасността при поддръжка.
