Въздушен цилиндър

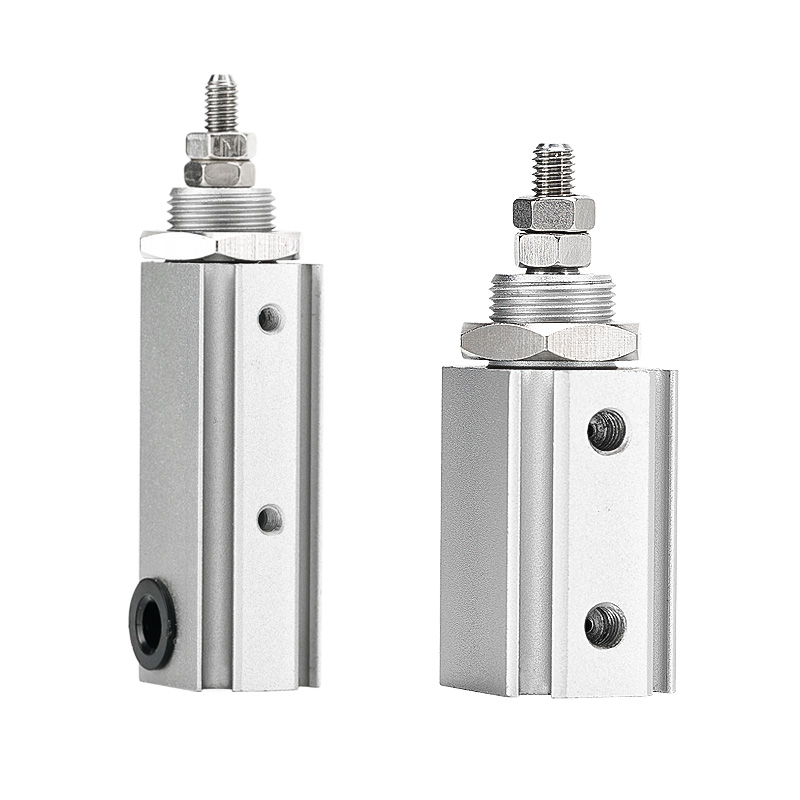

Компактният двойнодействащ пневматичен цилиндър SOLH CJP2 е напълно взаимозаменяем с еквивалентни SMC модели. Размерите на отворите включват Ø4/6/10/16 mm, разделени на CJP2 (без магнит) и CDJP2 (вграден магнитен пръстен). Чист дизайн с двойно действие, снабден с гумени възглавници в двата края за намаляване на удара и шума. В сравнение с наследената серия CJP, той приема по-къса конструкция на тялото и постига 55%~65% намаление на теглото. Предлагат се шест стила на монтаж: основен, панел, фланец, монтаж на крака и други, подходящи за вграден монтаж, аксиално закрепване и страничен монтаж. Всички размери се предлагат с магнитни пръстени; дори минималният вариант Ø4 поддържа двойни магнитни превключватели от серия M9 за двупосочна обратна връзка за позицията. Цвят от твърд анодизиран алуминий и NBR уплътнения позволяват работа без масло с експлоатационен живот над 3 милиона цикъла и постоянна двупосочна тяга. Широко използван за двупосочни приложения с къс ход и издърпване, като изхвърляне на микрокомпоненти в 3C индустрията, тестване на издръжливостта на бутони, фина настройка на прецизни инструменти и миниатюрни задвижващи механизми за медицинско оборудване. По време на избора трябва да се запази минимум 30% граница на безопасност при натоварване. Изберете еднодействащ CJP, ако се изисква пружинно връщане, и CJ1 ултра-мини цилиндър за изключително ограничено ултралеко товарно пространство.

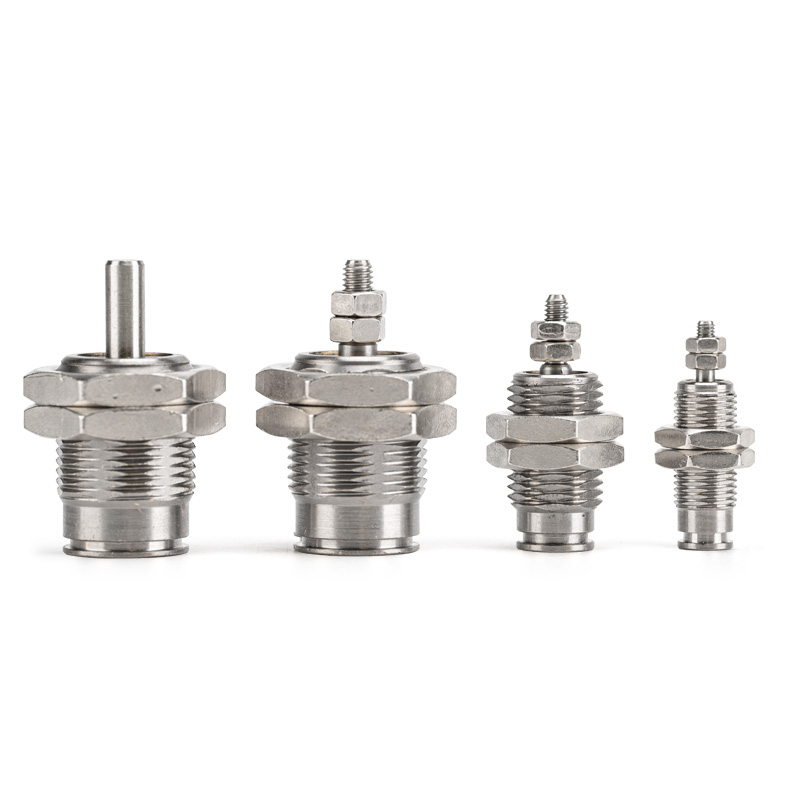

SOLH CJP единично действащ пружинно връщащ се пневматичен цилиндър с микро щифт е напълно взаимозаменяем с еквивалентни SMC модели. Размерите на отворите покриват Ø4/6/10/16 mm, включително варианти CJP (без магнитен пръстен) и CDJP (вграден магнитен пръстен). Еднодействащ дизайн се удължава при подаване на въздух и се прибира автоматично чрез пружина при спиране на въздуха с функция за безопасност при нулиране при изключване. Без вградена възглавница, той осигурява бърза реакция и максимална честота на циклиране до 250 cpm. Предлагат се два стила на монтаж: монтаж на панел B и вграден монтаж S. Ултра-късото тяло може да бъде вградено в машината, за да спести място за монтаж. Цвят от твърд анодизиран месинг и NBR уплътнения поддържат работа в чиста среда без масло с експлоатационен живот над 3 милиона цикъла. Широко използван за еднопосочно изхвърляне, спиране при позициониране, задвижване на миниатюрен джиг, тестване на издръжливостта на 3C бутони и други еднопосочни задействания с къс ход. При избора се препоръчва минимум 50% граница на безопасност на тягата. Изберете модел с двойно действие CJP2 за двупосочно движение натискане и издърпване и ултра-мини цилиндър CJ1 за ултралек полезен товар в изключително ограничено пространство.

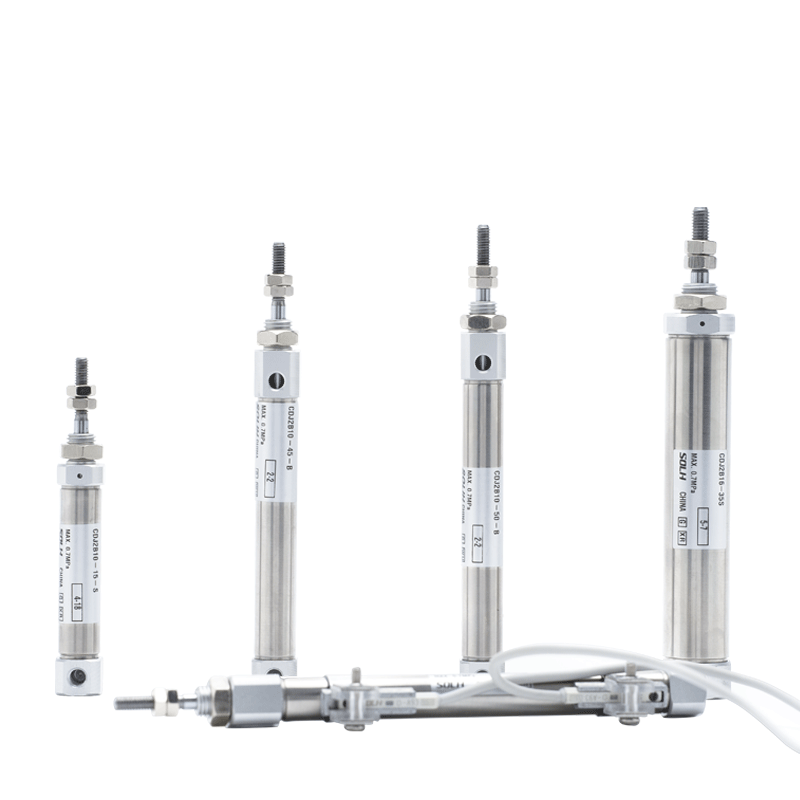

Мини пневматичен цилиндър тип писалка от неръждаема стомана SOLH CDJ2 е напълно взаимозаменяем със серия SMC CJ2, предлага се в размери на отворите φ6/10/16 с вграден магнитен пръстен, съвместим с магнитни превключватели за положение. Конструиран с цилиндър от неръждаема стомана 304 и бутален прът за устойчивост на ръжда и леки антикорозионни характеристики, подходящ за влажна, хранителна, медицинска и чиста среда. Дизайнът на гофрирана крайна капачка без свързваща щанга осигурява компактни и леки очертания. Пълните варианти покриват CDJ2B двойно действащ стандартен тип, CDJ2E единично действаща пружина за връщане, CDJ2ET единично действаща пружина за удължаване и CDJ2KB невъртящ се шестоъгълен бутален прът за позициониране против усукване. Стандартна гумена възглавница; Въздушната възглавница Z е опция за φ10/16 за намаляване на удара при висока скорост. Минималното начално налягане достига 0,06MPa, поддържайки непрекъсната работа без масло с експлоатационен живот над 5 милиона цикъла. Наличен е пълен комплект аксесоари за монтаж, включително фланец, скоба за крака и двойна скоба. В сравнение с мини цилиндрите C85 и MI, CDJ2 осигурява по-богати спецификации и по-добра цена. Широко използван за високочестотно линейно бутане-дърпане в оборудване в ограничено пространство за 3C тестване, хранителни машини и медицинска автоматизация. По време на избора се препоръчва минимум 50% запас на безопасност на тягата.

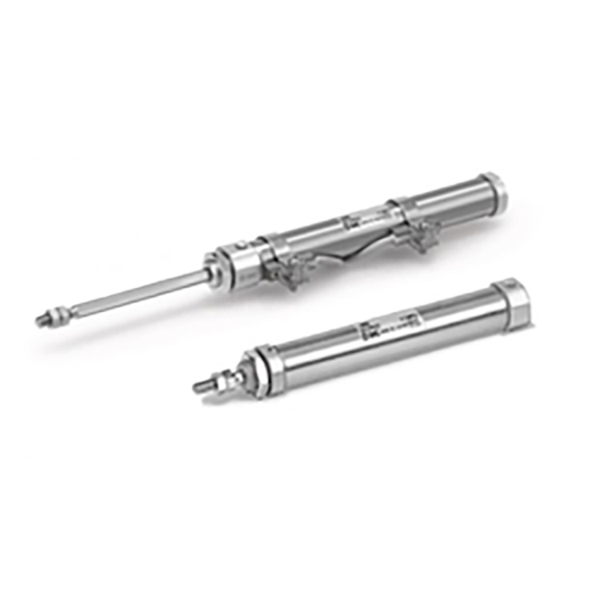

Невъртящият се мини цилиндър от неръждаема стомана SOLH CJ2K принадлежи към семейството на цилиндрите CJ2 и се отличава с пълна взаимозаменяемост на размерите с внесения оригинален CJ2K. Размерите на отвора покриват Φ10 и Φ16. Снабден с шестоъгълен бутален прът и вградена направляваща структура за механично действие против усукване. Толеранс на въртене: ≤±1,5° за Φ10 и ≤±1° за Φ16, елиминирайки проблемите с деформацията на товара, възникващи при обикновени кръгли прътови цилиндри по време на възвратно-постъпателно движение. Конструиран с варел от неръждаема стомана 304 за устойчивост на ръжда и влага, с тънък и компактен контур. Три режима на работа са по избор: двойно действаща, еднодействаща пружина за връщане и еднодействаща пружина за удължаване. Вграденият магнитен пръстен е по избор, съвместим с M9BW магнитни превключватели за обратна връзка за позицията. Стандартни гумени възглавници в двата края; работа без масло, поддържана с механичен експлоатационен живот до 8 милиона цикъла. Предлагат се множество опции за монтаж, включително основен тип, монтаж на крака, монтаж на фланец и монтаж на двойна скоба. Идеален за приложения, изискващи фиксирана ъглова позиция на крайните закрепващи устройства, като натискане на плоски приспособления в 3C автоматизация, линейно подаване на камери за оптична проверка, транспортиране на детайла вътре във водещи слотове и изхвърляне на плоски детайли. Препоръчва се стандартен кръгъл цилиндър CJ2, ако ъгловото ограничение не е необходимо и ефективността на разходите е приоритет. Прекомерното радиално странично натоварване върху буталния прът трябва да се избягва, за да се предотврати абразията на направляващата втулка и влошаване на точността срещу въртене.

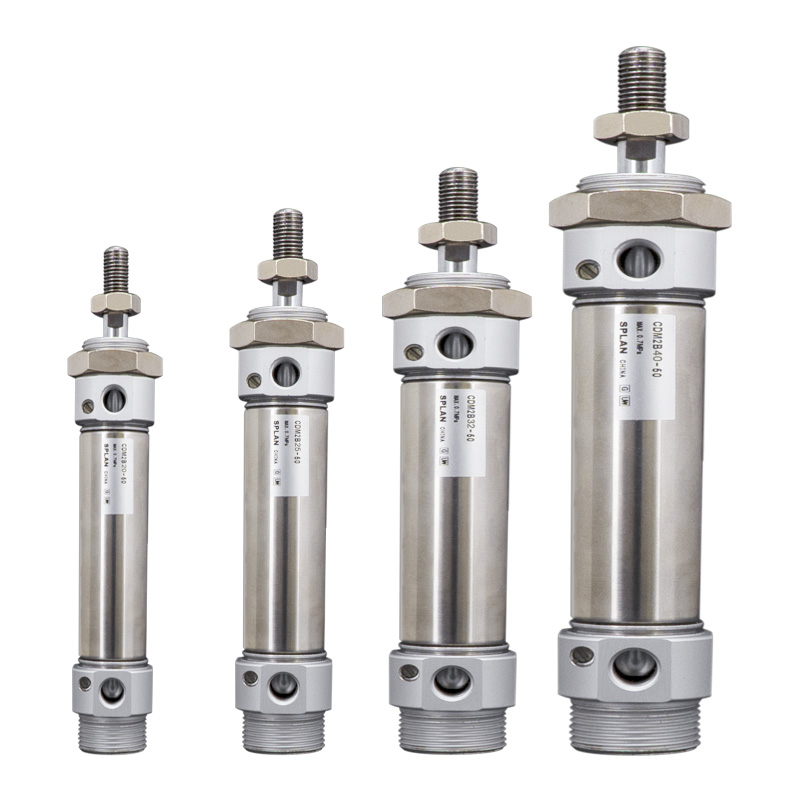

Кръгъл пневматичен цилиндър от неръждаема стомана SOLH CM2/CDM2 отговаря на стандарта JIS B 8356 и е напълно взаимозаменяем със серията SMC CM2, предлагана в размери на отворите φ20/25/32/40 mm. Неговата изходна тяга варира между микро цилиндри тип писалка и стандартни цилиндри със закрепваща щанга. Цилиндричният прът, буталния прът и крайните капачки са изработени от неръждаема стомана 304, осигуряваща устойчивост на ръжда и толерантност към влажни, слабо киселинни и слабо алкални среди, подходящи за чисти автоматизирани линии в хранително-вкусовата, фармацевтичната и електронната промишленост. Пълна гама от варианти включва CDM2B стандартен двойнодействащ тип, CM2S/CM2T еднодействаща пружина за връщане/удължаване, CM2W двоен прътов синхронен цилиндър и CM2K шестоъгълен невъртящ се прътов цилиндър. Версиите CDM2 се доставят с вграден магнитен пръстен, съвместим с M9B и A93 магнитни превключватели за откриване на позиция. Стандартна гумена възглавница е оборудвана; суфикс Въздушната възглавница е по избор за намаляване на ударния шум при работа с висока скорост. Уплътнението с ниско триене позволява работа без масло с експлоатационен живот над 8 милиона цикъла. Поддържат се множество стилове на монтаж: основен тип, монтиране на крака, фланец, скоба и монтиране на цапфа. Широко използван за задачи по бутане, повдигане, позициониране и затягане със средно натоварване. По време на избора на модел трябва да се запази минимум 50% граница на безопасност на тягата.

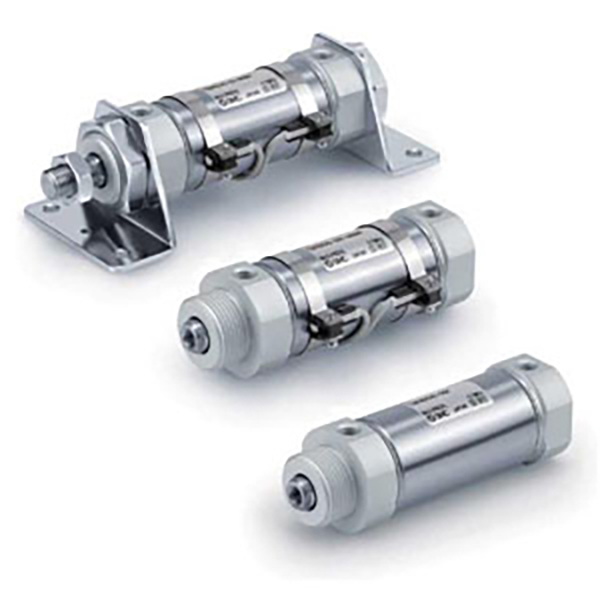

SOLH CM3 къси мини цилиндри от неръждаема стомана са модернизирани компактни заместители на традиционните пневматични задвижващи механизми от серия CM2. Изработени изцяло от неръждаема стомана 304, те осигуряват изключителна устойчивост на ръжда и слаба киселинно-алкална корозия, подходящи за хранителна, фармацевтична и чиста работна среда. Оптимизираната структура скъсява общата дължина с до 29 mm и намалява теглото с 21%, съчетана с четирипосочни въздушни отвори, за да позволи гъвкаво многоъглово монтиране в тясно пространство за оборудване. Множество варианти, включително бутален прът с двойно действие, пружина с едно действие, двоен прът и антиротационен бутален прът отговарят на различни изисквания за линейно задвижване; Магнитната версия CDM3 поддържа отчитане на магнитен превключвател за PLC автоматичен блокировъчен контрол. Уплътнението без масло с ниско триене осигурява над 8 милиона стабилни работни цикъла. Нашата фабрика поддържа масово производство и достатъчен инвентар на място, широко прилаган в медицинското опаковане, електронното сглобяване и автоматизираното позициониране при обработката на храни.

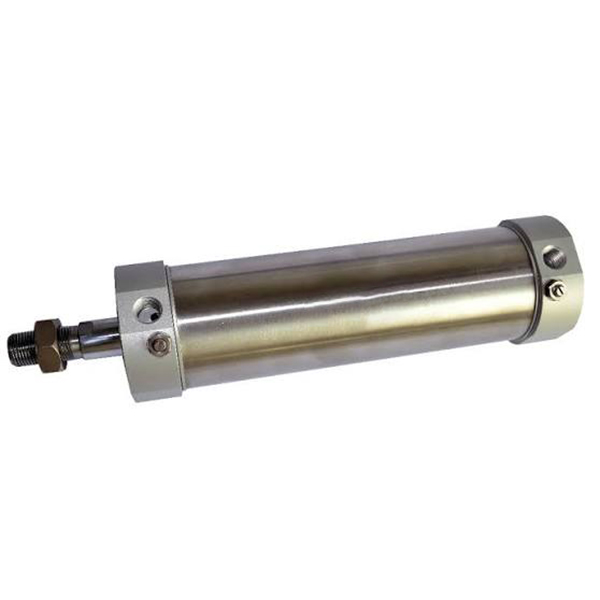

Мини пневматичните цилиндри от неръждаема стомана от серията SOLH MG са проектирани в съответствие с индустриалните стандарти на JIS, като предлагат рентабилни алтернативи на сериите SMC CM2 и CM3 с пълна взаимозаменяемост на размерите за директна подмяна и модернизиране на производствената линия. Конструирани с цилиндър от неръждаема стомана SUS304 и бутален прът, съчетани с високоякостни алуминиеви крайни капачки, те осигуряват изключителна устойчивост на ръжда срещу висока влажност, прах, слаба киселина и слаба алкална среда, идеално подходящи за хранителна, фармацевтична и опаковъчна автоматизация. Кримпването с навиване на нитове закрепва плътно цевта и крайните капачки за отлична антивибрационна стабилност по време на дългосрочно високочестотно възвратно-постъпателно движение. Пълната гама обхваща стандартни двойнодействащи, пружинни еднодействащи типове нулиране при изключване на захранването, синхронни двойни прътови варианти и подобрени модели с ръчно регулируеми въздушни възглавници за потискане на удара и шума при високоскоростни цикли. Композитното уплътнение с ниско триене с вградени жлебове за съхранение на масло поддържа работа без поддръжка без масло за над 8 милиона работни цикъла. Всяко устройство се доставя предварително инсталирано с вграден магнитен пръстен, съвместим със сензори SMC M9B и Airtac CS1-G за реализиране на обратна връзка за позицията в реално време и PLC автоматизиран контрол на връзката. Подкрепени от стабилно масово производство и адекватни наличности в чужбина, тези рентабилни бутилки са широко разпространени в автоматизирано оборудване от среден клас, работещо във влажна и леко корозивна работна среда.

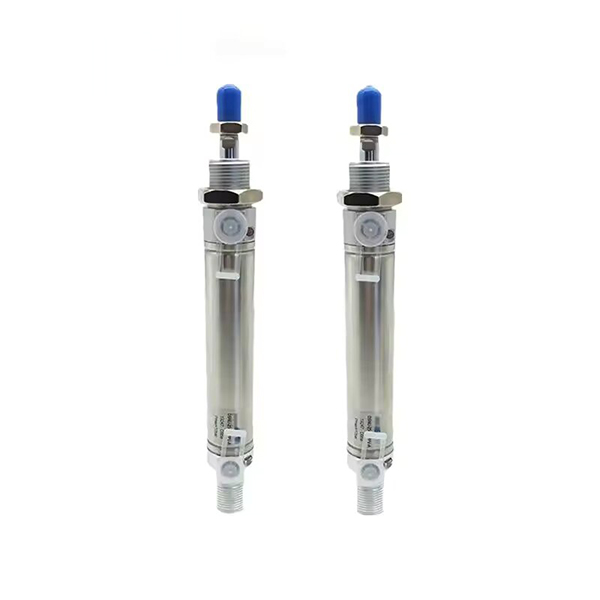

Мини пневматичните цилиндри от неръждаема стомана SOLH DSNU стриктно отговарят на международните стандарти ISO 6432 & CETOP RP52P, напълно взаимозаменяеми с оригиналните цилиндри FESTO DSNU, също съвместими със сериите SMC CM2 и Airtac MG за директна подмяна. Изработен изцяло от цилиндър от неръждаема стомана SUS304 и бутален прът с ковани алуминиеви крайни капачки, той осигурява изключителна устойчивост на ръжда и антикорозия, за да издържа на висока влажност, слаба киселина и слаба алкална среда, идеално подходящ за хранителни, фармацевтични и хигиенни производствени линии. Свързването на крайната капачка с гофрирана ролка осигурява здрава структурна стабилност срещу вибрации. Поддържа различни варианти, включително двойнодействаща, пружинна еднодействаща и ултракъса компактна версия DSNU-S; опционалната самоадаптивна въздушна възглавница PPV автоматично регулира амортизацията в диапазона на налягане от 0,1~1,0MPa за стабилно високоскоростно възвратно-постъпателно движение. Композитното уплътнение с ниско триене позволява работа без масло с експлоатационен живот над 8 милиона цикъла; опцията за вграден магнитен пръстен работи с основните магнитни сензори за обратна връзка за позицията на PLC. Поддържаме стабилно масово производство и достатъчно глобални спот инвентаризации, широко разпространени в хранително-вкусовата промишленост, медицинските опаковки, сглобяването на електроника и автоматизираните станции за тежки условия.

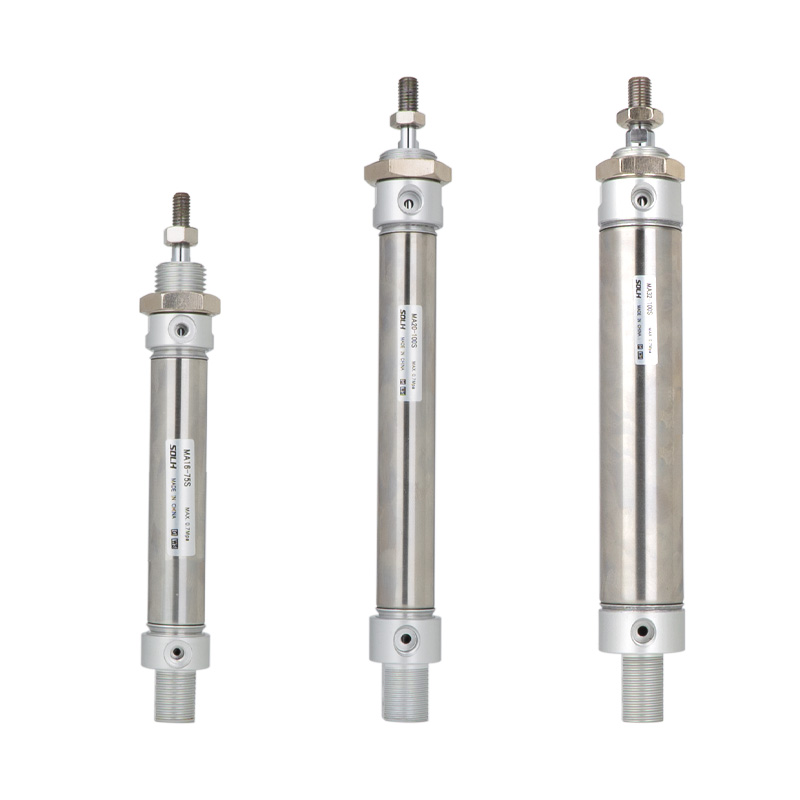

Икономичният мини пневматичен цилиндър от неръждаема стомана SOLH MA покрива размери на отворите φ16/20/25/32/40/50/63 mm и е взаимозаменяем със серията SMC CM2/CM3 с изключителна ефективност на разходите. Той използва цев и бутален прът от неръждаема стомана 304 плюс крайни капачки от алуминиева сплав, предлагайки устойчивост на ръжда, подходяща за влажна, леко корозивна среда, както и чисти производствени линии за хранително-вкусовата, електронната и опаковъчната промишленост. Пълните варианти включват стандартен двойнодействащ модел MA, възвратна пружина с еднодействащо действие MTA, удължаване на пружината с еднодействащо действие MSA, синхронен цилиндър с двоен прът MAD и регулируем тип на хода MAJ. MAC версията с регулируема въздушна възглавница е опция за високоскоростна работа. Всички модели са оборудвани с вграден магнитен пръстен, съвместим с магнитни превключватели CS1-G и M9B за обратна връзка по позицията. Доставя се стандартна гумена възглавница, а опционалната регулируема въздушна възглавница ефективно намалява удара и шума. Структурата на крайната капачка с гофрирана ролка осигурява стабилна работа и позволява работа без масло с експлоатационен живот над 5 милиона цикъла. Предлагат се множество аксесоари за монтаж, включително цилиндрична опашка, опашка на скоба, фланец, скоба за крака и двойна скоба, за да се поберат в различни оформления на оборудването. Идеален за леки и средно натоварени проекти за автоматизация с бюджетни ограничения. При избора се препоръчва минимум 50% граница на безопасност на тягата.
