Въздушен цилиндър

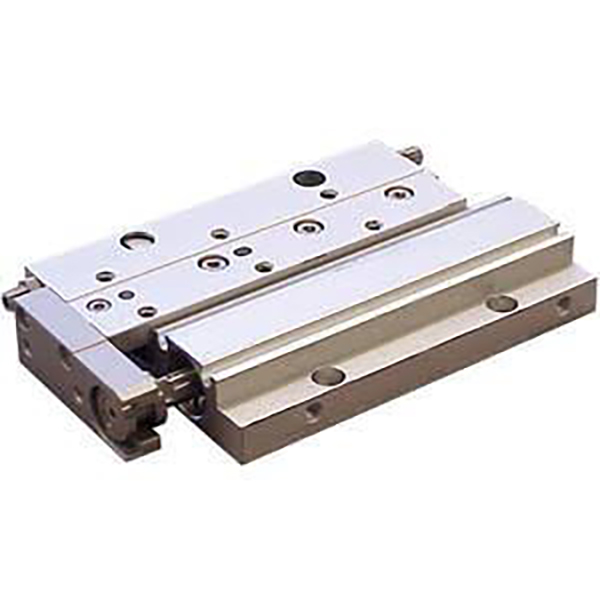

SOLH Richge MXF ултратънка пневматична плъзгаща маса с висока твърдост е взаимозаменяема със серията SMC MXF. Цилиндърът и напречният ролков водач са разположени успоредно, като височината на тялото е намалена с 40% в сравнение с еквивалентни модели MXS, идеални за оборудване за автоматизация с ограничен вертикален просвет. Поддържа двоен монтаж отгоре и отдолу с отвори за щифтове за позициониране, повтаряща се точност на позициониране ±0,02 mm, размери на отвора φ8~20 mm и максимален стандартен ход 100 mm. Оборудван с двустранни полиуретанови буфери като стандарт, допълнителни X10/X11 регулатори на хода и хидравлични буфери. Вграденият магнит работи с магнитни превключватели и позволява безмаслена работа с дълъг цикъл. Широко използван за прехвърляне на дълъг ход със средно натоварване, като обработка на 3C модули, прецизно пресоване и превключване на станции.

SOLH MY1B механично съединен основен цилиндър без прът постига пълна взаимозаменяемост със съответните SMC модели. Оборудван с вътрешен уплътнителен колан и външен прахоустойчив колан, той премахва външния бутален прът, чиято обща инсталационна дължина е близка до ефективния ход и спестява повече от 50% пространство за оформление в сравнение с цилиндрите на напречния прът. Размерите на отвора варират от φ10 до 100 mm с максимален ход до 5000 mm. Плъзгащата маса е здраво свързана с буталото с изключителна устойчивост на огъване, което позволява директно монтиране на товара без допълнителни водачи при леки натоварвания. Предлага се тръбопровод в четири посоки (отпред, отзад, отстрани, отдолу); моделите φ25~40 реализират 17% намаление на теглото. Стандартно вградените регулируеми въздушни възглавници са оборудвани с допълнителни външни хидравлични буфери и регулатори на хода с два края. Предварително запазените жлебове пасват на магнитни превключватели от серия D-M9 и се поддържа работа без масло за чисти работилници. Класифицирани по капацитет на натоварване: φ10~20 за лек режим, φ25~40 за средно-лек режим, φ50~63 за среден режим, φ80~100 за тежък режим. Широко прилаган при транспортиране на материали на дълги разстояния, автоматично задействане на вратата, преместване на тежки детайли при обработка и позициониране с дълъг ход, натискане на нестандартни автоматизирани линии като икономично универсално решение за линейно задвижване.

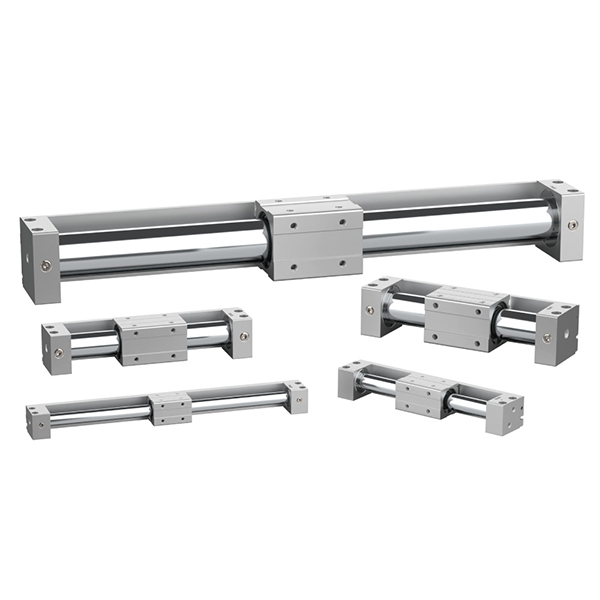

Цилиндър без прът с магнитен съединител SOLH CY3 е подобрена версия на серията CY1 с пълна взаимозаменяемост на размерите с аналоговете на SMC. Той използва безконтактно магнитно синхронно задвижване между вътрешното бутало и външния плъзгач в напълно затворен варел, за да постигне нулево изтичане на въздух и работа без замърсяване. Размерите на отвора варират от φ6 до φ63 mm с максимален ход до 5000 mm, намалявайки отпечатъка при монтаж с 50% в сравнение с конвенционалните цилиндри на напречна щанга. Предлагат се два варианта: CY3B основен тип, изискващ крайни скоби и външни водачи за избягване на ексцентрично натоварване и магнитно отделяне; CY3R версия за директен монтаж, фиксирана директно върху основата на оборудването, за да спести допълнително място за монтаж. Удължените износоустойчиви пръстени понижават минималното работно налягане до 0,12 MPa. Оборудвани са стандартни двустранни гумени буфери, а опционалната високоскоростна версия X160 поддържа максимална скорост от 1500 mm/s. Предварително зададените слотове побират D-M9 магнитни превключватели за обратна връзка за позицията. Стандартната работа без масло е подходяща за работилници без прах за полупроводници, електроника, медицинска и хранително-вкусова промишленост. Той се справя с леки до средни товари от 0,5 kg до 40 kg за прехвърляне на детайли на дълги разстояния, задействане на защитна врата и компактно линейно движение с дълъг ход в хигиенна автоматизация.

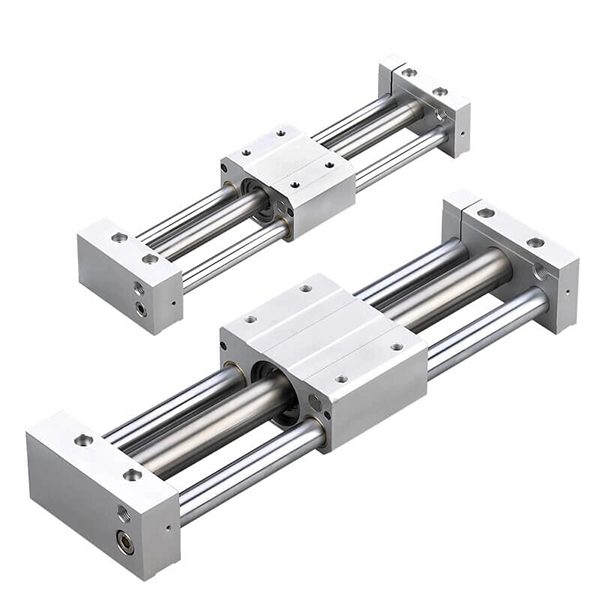

Серията SOLH CY1 е класически икономичен цилиндър без прът с магнитно свързване, предшественик на модернизирана серия CY3, напълно взаимозаменяеми по размери с оригиналните продукти на SMC CY1. Той използва безконтактно магнитно синхронно задвижване и напълно затворена структура на цевта с нулево изтичане на въздух, подходящо за безмаслена чиста работна среда в електрониката, медицината и хранително-вкусовата промишленост. Размерите на отвора варират от φ6 до 63 mm, стандартен ход до 1000 mm и максимален удължен ход от 1500 mm с отлична цена. Предлагат се пет структурни версии: CY1B основен тип, изискващ външни водачи и крайни скоби; CY1S с вградени плъзгащи лагери за леки натоварвания без допълнителни водачи; Тип сачмен лагер CY1L за плавно високочестотно възвратно-постъпателно движение; CY1H високопрецизен модел, постигащ ±0,02 mm повтаряща се точност на позициониране; Нископрофилен тип CY1F с 29% намалена обща височина за тясно вертикално пространство за монтаж. Минималното начално налягане е 0,18MPa, оборудван със стандартни гумени буфери с двоен край и допълнителни външни хидравлични буфери, съвместими с D-M9 и D-A9 магнитни превключватели за обратна връзка на сигнала за позиция. Той струва по-малко от серията CY3 и служи като рентабилен избор за ограничена в бюджета конвенционална автоматизация, включително прехвърляне на материали в чисти помещения, защитно задвижване на вратите и транспортиране на детайли на средно дълги разстояния при леки до средни натоварвания, вариращи от 0,5 kg до 40 kg.

Магнитният съединителен цилиндър без пръти от серията SOLH RM е проектиран да бъде взаимозаменяем с аналоговете на Airtac. Той използва безконтактно магнитно синхронно задвижване и напълно затворена структура на цевта за нулеви течове и работа без прах, подходящ за безмаслена чиста среда в електрониката, медицината и хранително-вкусовата промишленост. Размерите на отвора варират от φ10 до φ40 mm с максимален ход от 2000 mm, работещ в широк индустриален температурен диапазон от -20℃~70℃ и включващ минимално начално налягане от 0,15 MPa. Предлагат се четири структурни варианта: RMS основен тип без вградени водачи, изискващи външни релси и крайни скоби с най-ниска цена; RMT стандартен тип, интегриран с двойни направляващи пръти и плъзгащи лагери, за да издържа на обикновени странични натоварвания без допълнителни водачи за лесен монтаж; RMTL прецизна версия с удължени високопрецизни водещи пръти, постигащи ±0,1 mm повтаряща се точност на позициониране; RMH тежък подсилен тип плъзгач със силен капацитет против деформация за независимо носене на натоварване. Стандартните двустранни гумени буфери са оборудвани с опционални регулируеми буфери и външни хидравлични буфери за стабилно движение до 500 mm/s. Допълнителни комплекти магнитни превключватели съответстват на сензори D-M9 за обратна връзка на сигнала за позиция. Вградените направляващи структури намаляват допълнителните разходи за доставка и монтаж на външни линейни водачи. Той осигурява изключителна производителност на разходите в сравнение със сериите SMC CY1 и CY3, широко използвани при транспортиране на материали на дълги разстояния, задействане на защитна врата и спестяващо място преоборудване на конвенционални цилиндри на напречна щанга на автоматизирани производствени линии със среден бюджет.

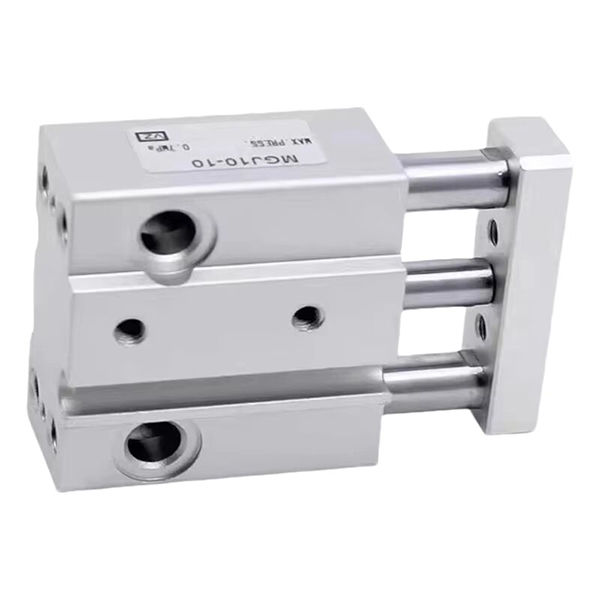

Ултракомпактният мини цилиндър на водещ прът SOLH MGJ е напълно взаимозаменяем със стандартните продукти на SMC, разработени изключително за миниатюрна автоматизация. Доставя само два малки размера на отвора φ6 mm и φ10 mm с ултракъси ходове от 5 mm до 20 mm. Вградените двойни водещи пръти и интегрираната водеща рамка осигуряват ултрапрецизни характеристики против въртене в рамките на ±0,1°, предотвратявайки ъглово изместване по време на затягане и сглобяване на микрокомпоненти. Изключително леката конструкция тежи само 27,3 g за модел MGJ6-5. Двойните монтажни повърхности (долната и задната страна) и едностранните централизирани тръбопроводи и окабеляване улесняват чистото оформление за плътно многоцилиндрово подреждане. Приемайки безмаслена структура без поддръжка с гумени буфери с два края, той поддържа стабилно високочестотно възвратно-постъпателно движение в рамките на -10 ℃ ~ 60 ℃. Широко прилаган при прецизно затягане на електронни компоненти, позициониране на печатни платки, задействане на миниатюрни клапани на медицински устройства, повдигане на игла за вземане на проби, регулиране на микро изместване в работилници за почистване на полупроводници и фина настройка на оптични лещи. В сравнение със стандартните компактни цилиндри MGP, той се отличава с драстично намалени общи размери, перфектно задоволяване на микро тяга, ограничено пространство за инсталиране и високопрецизни изисквания за позициониране срещу въртене на миниатюрна автоматизация.

Тънкият компактен цилиндър на водещ прът от серията SOLH MGP е взаимозаменяем по размери с оригинални SMC продукти. Той приема интегрирана структура от цилиндър, двойни направляващи пръти и прецизни лагери с вградена устойчивост на усукване и мощен страничен товароносимост без външни направляващи аксесоари. Неговата плоска тънка структура намалява 17%~24% тегло в сравнение с конвенционалните цилиндри, идеално подходящи за компактни автоматизирани операции като пресоване, позициониране, повдигане и прехвърляне на детайла. Три подтипа, класифицирани по лагери, покриват различни условия на работа: MGPM с метални плъзгащи се втулки се отличава с изключителна устойчивост на износване и защита от прах за тежки странични натоварвания и прашна циклична работа с ниска скорост; Сачмените втулки MGPL осигуряват изключително ниско триене и плавно движение за високоскоростно често възвратно-постъпателно движение; Високопрецизните сачмени лагери MGPA с нулева хлабина постигат точност срещу въртене до ±0,01 mm за прецизно монтиране и калибриране. Размерите на отвора варират от φ12 до 100 mm със стандартни ходове от 5~300 mm. Оборудвани са стандартни гумени буфери с двоен край, докато буферите за въздушна възглавница AZ са опционални за отвори над 20 mm, за да поемат силен удар по време на високоскоростно движение при тежки условия. Вградените слотове поддържат директен монтаж на D-M9, A93 магнитни превключватели без допълнителни скоби за чисто окабеляване. Работното налягане варира от 0,12 MPa до 1,0 MPa с минимално налягане на задействане от 0,1 MPa при околна температура от -10 ℃ ~ 60 ℃. Широко разпространен в електронно позициониране и пресоване на печатни платки, повдигане на инспекционни приспособления, подаване на опаковки и общо автоматизирано ограничаване на затягане, той действа като много гъвкав интегриран направляван пневматичен задвижващ механизъм.

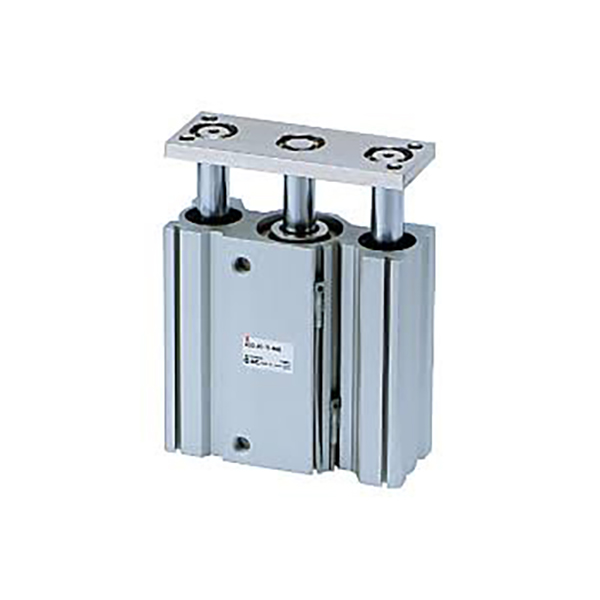

Ултратънкият интегриран цилиндър на водещ прът от серията SOLH MGQ е напълно взаимозаменяем с оригиналните спецификации на SMC. Интегрираната структура на цилиндъра и водещите пръти намалява общата дебелина с 50% в сравнение с конвенционалните направлявани цилиндри, за да спести значително място за монтаж. Той покрива размери на отвора φ12~100 mm и стандартни ходове 25~250 mm, предлагани в две конфигурации: плъзгащи лагери от въглеродна сплав MGQM и високопрецизни сачмени лагери MGQL. Симетричната двойна направляваща прътова структура осигурява изключителна устойчивост на странично натоварване, деформация и усукване. Версията със сачмен лагер MGQL постига точност срещу въртене от ±0,04°~±0,08°, докато типът плъзгащ лагер MGQM се отличава с отлична устойчивост на износване, защита от прах и ценово предимство при тежки прашни условия. Стандартните конфигурации включват вградени магнитни пръстени, гумени буфери с два края и работа без масло и поддръжка. Опционалният високотемпературен вариант XB6 работи стабилно до 150 ℃. В тялото на цилиндъра са запазени множество монтажни отвори; магнитните превключватели могат да бъдат монтирани от четири страни за отвори ≥32 mm, а фланците/скобите за крака поддържат многоъгълен монтаж. С минимално работно налягане от 0,1 MPa, той е широко разпространен за позициониране и повдигане на запушалка на конвейерна линия, изваждане и кримпване на печатни платки в 3C електроника, задействане на врата за опаковъчни машини и повдигане на джиг. Той замества отделен цилиндър плюс външни направляващи възли, за да опрости механичния дизайн. В сравнение със стандартната MGP и тежкотоварната серия MGG, MGQ може да се похвали с най-тънкия профил и оптимална производителност за високопрецизна работа в ограничено пространство за инсталиране.

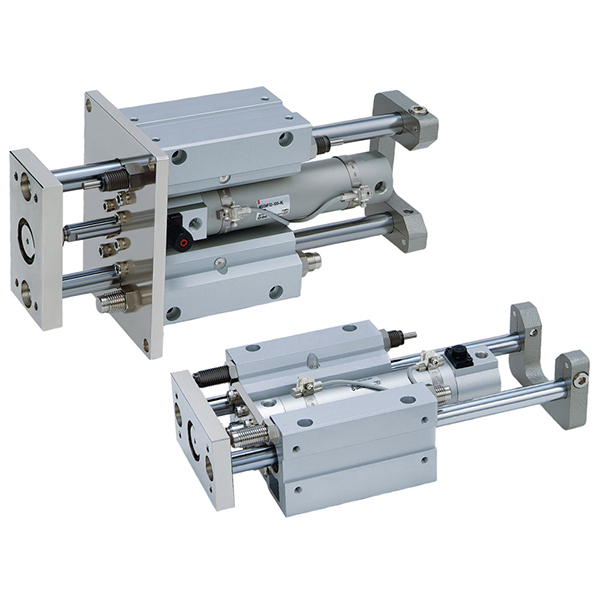

Серията SOLH MGG за тежък режим на работа с дълъг ход на водещ прътов цилиндър е взаимозаменяем по размери с еквивалентни SMC цилиндри за тежък режим на работа. Конструиран с кръгла цев плюс външно разположени двойни водещи пръти с голям обхват, той осигурява изключителна структурна здравина. Капацитетът му на страничен товар е три пъти по-голям от този на обикновените направлявани цилиндри, избягвайки провисване на буталния прът при дълги ходове и структурно отклонение при ексцентрични големи натоварвания. Размерите на отворите варират от φ20 mm до 100 mm с две версии: плъзгащи лагери от въглеродна сплав MGGM и високопрецизни сачмени лагери MGGL. Максималният стандартен ход достига 1300 mm, което значително надвишава границата на хода на сериите MGP и MGQ. Вградените хидравлични буфери с два края са стандартни, за да абсорбират масивна енергия от удар, генерирана по време на високоскоростна работа на дълги разстояния, като ефективно намаляват шума и защитават оборудването. Плъзгащите лагери MGGM се отличават с изключителна устойчивост на износване и удар за тежки прашни среди и интензивно спиране на конвейерна линия; Сачмените лагери MGGL реализират изключително ниско триене и плавно движение с най-висока точност срещу въртене до ±0,02°, идеални за високо прецизно позициониране с дълъг ход и високоскоростно циклично движение. Разделеният модулен дизайн позволява отделно разглобяване и подмяна на цилиндъра и направляващия възел за евтина поддръжка. Наличните форми за монтаж включват основен повърхностен монтаж и монтаж на преден фланец; Допълнителните екстри покриват J-тип регулиране на хода (0~50 mm диапазон на регулиране) и XB6 високотемпературен вариант, работещ стабилно между -10 ℃ и 150 ℃. Вградените магнитни пръстени са стандартни, с многопосочни канали за монтиране на гъвкав магнитен превключвател. Работното налягане варира от 0.1~1.0 MPa с максимална скорост на движение до 1000 mm/s. Широко прилаган за вертикални повдигащи платформи, прехвърляне на тежки палети на дълги разстояния, позициониране на ограничители за тежки условия и изхвърляне на големи приспособления, той замества комбинираното решение от обикновени цилиндри плюс отделни тежки водещи стълбове за опростяване на механичния дизайн, служейки като предпочитан пневматичен задвижващ механизъм за приложения за автоматизация с тежки товари, дълги пътувания и силно въздействие.
