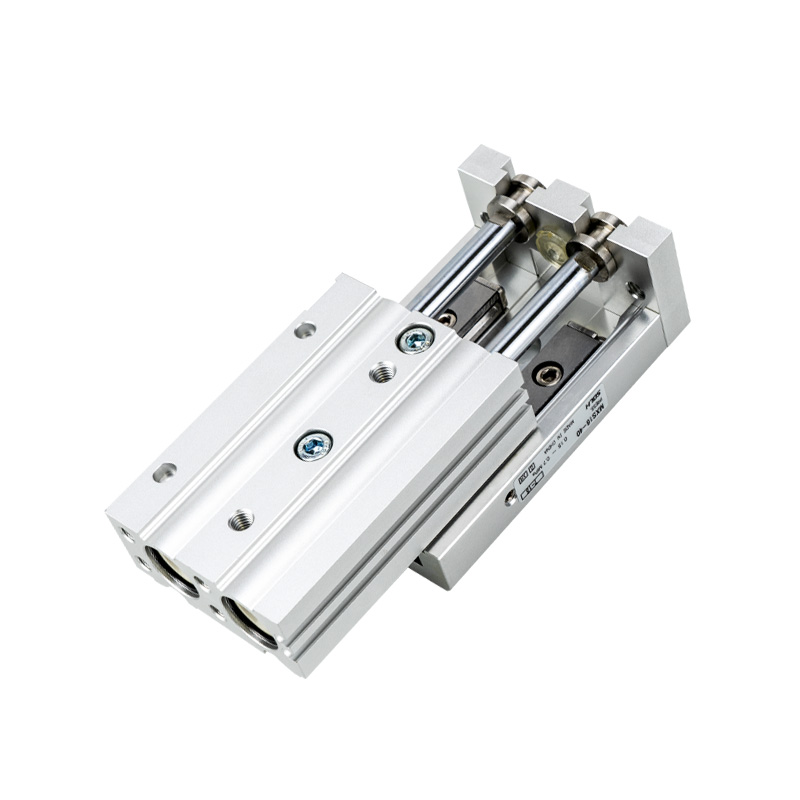

Пневматична плъзгаща се маса от серия MXS | Напречен ролков водач, двуцилиндров тип

Марка: SOLH от Richge Technology

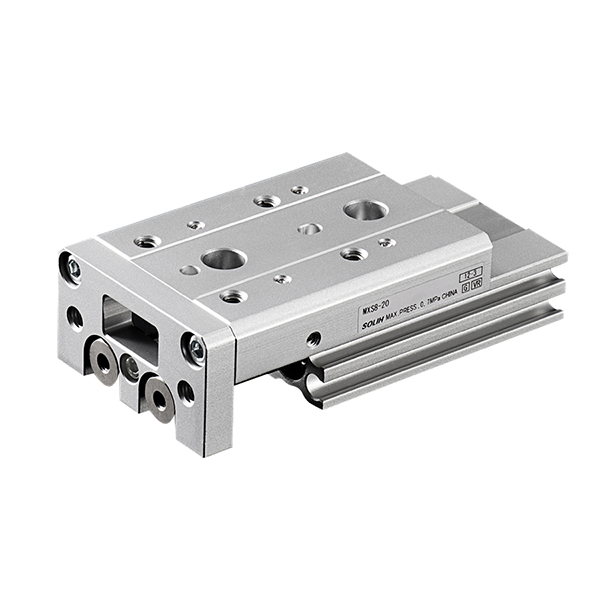

Общ преглед на продукта

     Серията SOLH MXS е интегрирана пневматична плъзгаща се маса с висока твърдост и висока точност, оборудвана със задвижваща структура с двойно бутало и професионални напречни ролкови водещи релси. Отличаващ се с ултратънко компактно тяло, предварително натоварена направляваща система с нулев клирънс и удвоена изходна тяга, той осигурява ултрастабилно линейно движение с повторяема точност до ±0,01 mm. Интегрираният дизайн „всичко в едно“ значително намалява обема на оборудването в сравнение с традиционните комбинации от разделен цилиндър + външен водач. Той се прилага широко в прецизен линеен трансфер, сглобяване на подравняване, електронни и полупроводникови инструменти, като служи като оптимален подобрен заместител на конвенционалните решения за линейно задвижване.

Основна структура и принцип на работа

     -- Система за задвижване с двойно бутало: Приема двойно действаща структура с двойно бутало, осигуряваща два пъти по-голяма тяга от едноцилиндровите плъзгачи със същия размер на отвора. Той осигурява високо синхронна работа и ефективно елиминира отклонението на движението и люлеенето по време на движение с висока честота.

     -- Премиум напречна ролкова водеща релса: Вграден високопрецизен напречен ролков водач с дизайн на предварително натоварване, нулева хлабина при движение, отлична структурна здравина и силна устойчивост на радиално натоварване и отклонение на въртящия момент. Той стабилно поддържа ±0,01 mm свръхвисока точност на позициониране при повтаряне за дългосрочна циклична работа.

     -- Интегриран дизайн "всичко в едно".: Цилиндърът и плъзгащата се маса са идеално интегрирани като единична единица, намалявайки общия инсталационен обем с 30%~50% в сравнение със структурите от разделен тип. Не изисква ръчно подравняване по време на монтажа, което значително подобрява ефективността на сглобяването и структурната последователност.

     -- Гъвкав тристранен монтаж: Поддържа долна, странична и аксиална инсталация в три посоки с предварително зададени отвори за щифтове за прецизно позициониране. Той поддържа директен монтаж на подреждане и страничен фиксиран монтаж, като се адаптира към разнообразни изисквания за оформление на компактно оборудване.

     -- Вградена сензорна адаптация: Снабден със стандартен вътрешен магнитен пръстен, със запазени вградени жлебове върху тялото, съвместими с магнитни превключватели от серия D-M9□ и A93. Вграденият дизайн избягва структурни намеси и осигурява точна обратна връзка за позицията на хода.

Пълно правило за кодиране на модела

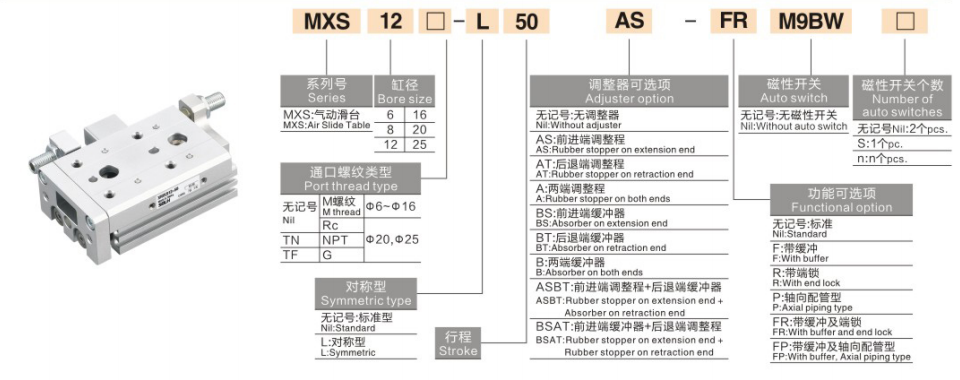

   1. Примерен модел: MXS16-50AS-M9BW

   2. Референтен пример за стандартна поръчка

     -- MXS20-75A-FR-M9NL: Диаметър на отвора 20 мм, ход 75 мм, регулиране на хода в два края, аксиален тръбопровод, PNP магнитен превключвател с 3 метра дължина на проводника

Общи основни технически спецификации

Референтна диаграма на изходната сила и натоварването (@0,5MPa, хоризонтална инсталация)

Забележка: Капацитетът на натоварване намалява с по-дълъг ход и по-висока скорост; коефициент на безопасност ≥2; вертикалното натоварване изисква проверка на допустимия въртящ момент

Сценарии за кандидатстване и насоки за избор

   1. Сценарии за приоритетно приложение за серия MXS

     --  Свръхвисоко прецизно позициониране и трансфер: Идеален за прецизен линеен трансфер и подравняване на електронни компоненти, терминали, оптични лещи и миниатюрни модули със стриктни изисквания за позициониране ±0,01 mm.

     -- Компактно оборудване с ограничено пространство: Изключително тънката интегрирана структура намалява височината на оборудването с 30% в сравнение с обикновените плъзгащи се маси, перфектно пасващи на миниатюрни и изключително компактни автоматизирани станции.

     -- Работни условия с висока твърдост и антидефлексия: Конструкцията на водач с кръстосана ролка осигурява отлична устойчивост на въртящ момент и толерантност на ексцентрично натоварване, подходяща за задвижване на роботи по Z-ос и високопрецизни монтажни станции със сложни условия на сила.

     -- Високочестотна циклична работа с къс ход: Стабилен за дългосрочна високочестотна работа в рамките на 10~50 mm къс ход, поддържайки постоянна прецизност без отместване или трептене.

     -- Структурно опростяване и намаляване на разходите: Интегрираната структура на цилиндър и водач напълно замества традиционната комбинация "цилиндър + външен водач", опростявайки механичния дизайн и намалявайки разходите за монтаж и поддръжка.

Професионален подбор Ключови точки

     -- Избор на размер на отвора: Съпоставете размера на отвора според теглото на детайла и режима на монтаж. Контролирайте хоризонталното натоварване в рамките на 50% от номиналната стойност и вертикалното натоварване в рамките на 25% от номиналната стойност, за да осигурите стабилна работа.

     -- Избор на ход: Запазете 5~10 mm марж на хода по време на избора на модел. Изберете AS/AT/A регулатор на хода (0~5 mm фина настройка), ако се изисква прецизно подрязване на хода.

     -- Съвпадение на посоката на монтаж: Долен монтаж за хоризонтална обработка на материали; страничен монтаж за страничен неподвижен монтаж; аксиален монтаж за подреждане по Z-ос и многослоен монтаж.

     -- Оптимизация на конфигурацията на буфера: Стандартен гумен буфер за конвенционална работа. Оборудвайте с хидравличен буфер, когато работната скорост надвишава 300 mm/s или теглото на товара надвишава 5 kg, за да намалите удара и вибрациите на терминала.

     -- Настройка за откриване на позиция: Съвместим с магнитни превключватели M9B/M9N. Двустранно вградените жлебове поддържат инсталирането на 2 превключвателя за реализиране на точно откриване на сигнала на място както за ходовете на удължаване, така и на прибиране.

Резюме с едно изречение

     Двуцилиндровата пневматична плъзгаща се маса от серията SOLH MXS използва първокласен напречен ролков водач и интегрирана структура "всичко в едно", включваща удвоен натиск, ±0,01 mm свръхвисока прецизност, превъзходна твърдост и капацитет против деформация, служейки като прецизно решение за линейно задвижване от висок клас за полупроводници, електронно прецизно сглобяване и високочестотна автоматизация на позициониране.
