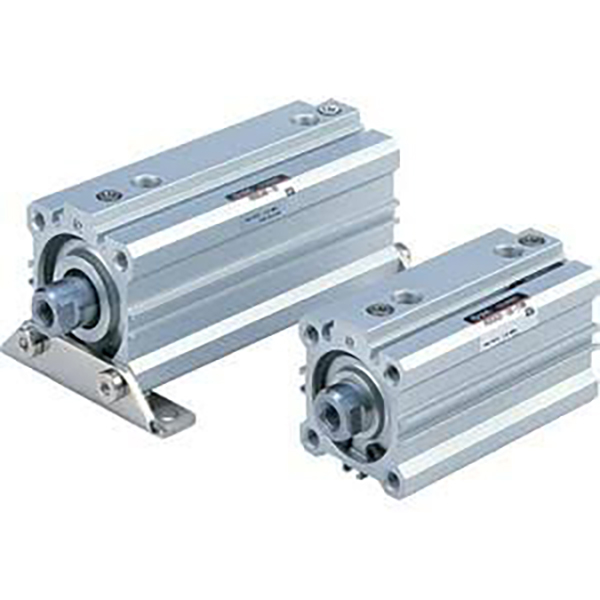

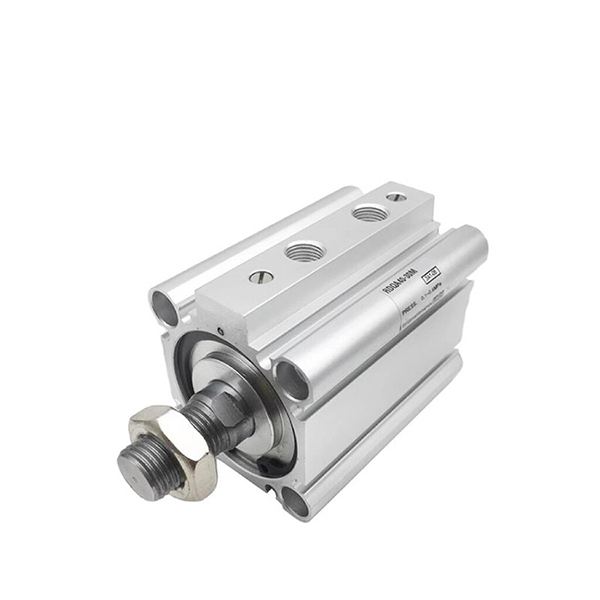

Тънък пневматичен цилиндър от серия RQ с въздушна възглавница с висока производителност

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Високоефективният тънък цилиндър от серията SOLH RQ е взаимозаменяем с SMC RQ/RDQ. Приема иновативна вградена структура на въздушна възглавница без пръстен. Капацитетът на абсорбция на енергия е 3 пъти по-голям от CQ2 гумения буфер, шумът е намален с 50%. Изключително тънък корпус, по-къс от обикновения тънък цилиндър на въздушна възглавница с 20%. Директен заместител на CQ2/CQS за подобряване на производителността на възглавницата. Широко използван за автоматично позициониране, затягане и обработка на материали с висок цикъл, високо натоварване и ниско ниво на шум.

Структура и основни характеристики

     -- Ултратънък квадратен алуминиев варел, интегрирана въздушна възглавница без пръстен;

     -- Твърд анодизиран цилиндър, хромиран бутален прът, силна антидеформационна производителност;

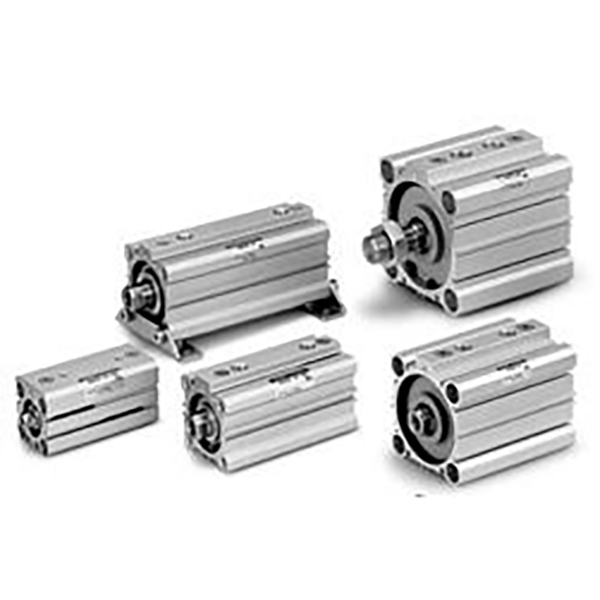

     -- Варианти: RQ(немагнитен), RDQ(оборудван с магнит), RLQ(тип заключване за вертикално натоварване);

     -- Мощна въздушна възглавница, подходяща за непрекъснато високоскоростно възвратно-постъпателно движение 50~500mm/s;

     -- RDQ вграден магнит за откриване на магнитен превключвател, многостранни сензорни слотове;

     -- Монтажни размери, съвместими със сериите CQ2 и CQS.

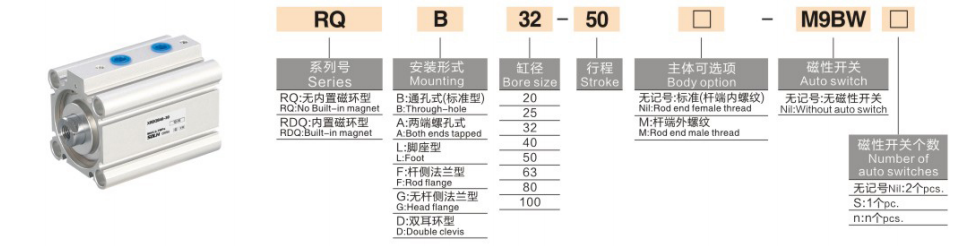

Правило за кодиране на модела

   1. Пример: RDQB32-50-M9B

     -- R/RD: Без магнит/Вграден магнит

     -- Q: Сериен код

     -- B/A/L/F/G/D: Стил на монтаж

     -- 32: Размер на отвора: 20/25/32/40/50/63/80/100 mm

     -- 50: Дължина на хода

     -- M9B: Опция за магнитен превключвател

Технически спецификации

Теоретична тяга и теглителна сила и максимална допустима кинетична енергия при 0,5 MPa

Резюме с едно изречение

      Високоскоростен тънък пневматичен цилиндър от серия SOLH RQ с вградена въздушна възглавница без пръстен, превъзходно поглъщане на удари и нисък шум, идеален задвижващ механизъм за надграждане за високоциклична автоматизация на тежки товари, взаимозаменяем със стандартен тънък цилиндър CQ2.
