Компактна пневматична плъзгаща се маса със свръхвисока прецизност от серия MXP

Компактна пневматична плъзгаща се маса със свръхвисока прецизност от серия MXP

Марка: SOLH от Richge Technology

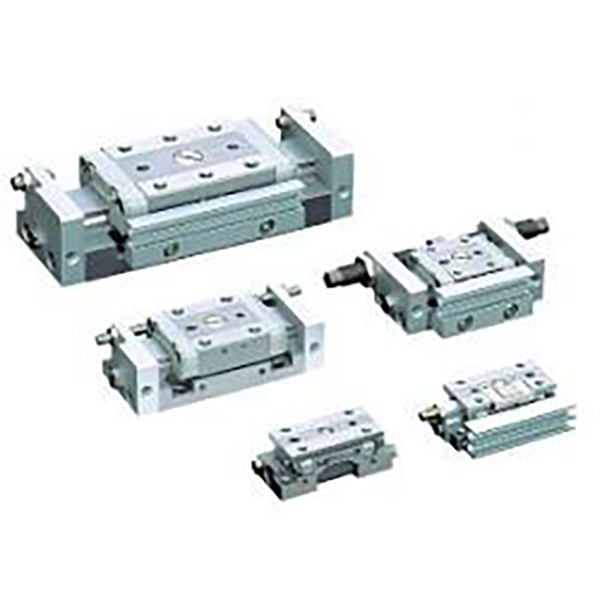

Общ преглед на продукта

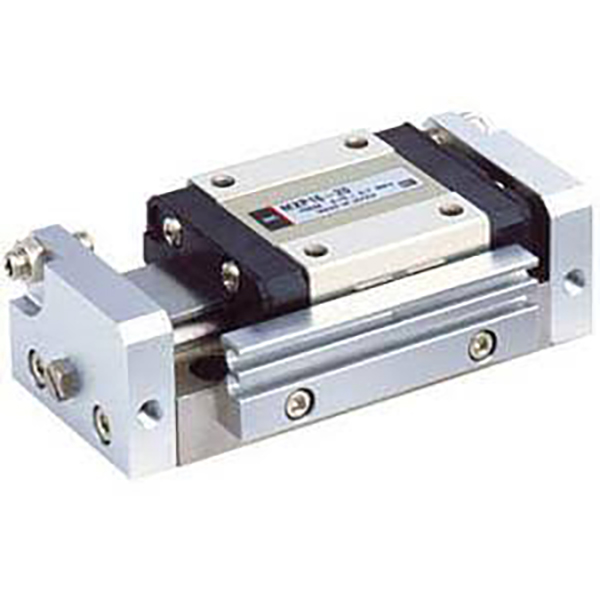

     Серията SOLH MXP е компактна пневматична плъзгаща се маса с ултра висока прецизност от висок клас, проектирана за строги сценарии на микропозициониране. Приемайки вградена цилиндрична водеща релсова структура и интегрирано тяло от неръждаема стомана, той осигурява успоредност на микронно ниво, ултра ниска грешка при въртене и изключителна твърдост. Поддържайки двупосочни тръбопроводи и високочестотно стабилно циклиране, той е идеално подходящ за 3C прецизно сглобяване, оптично откриване и позициониране на микрокомпоненти с висока точност, служейки като първокласен модел за сложни миниатюрни приложения за линейно задвижване.

Основна структура и характеристики на дизайна

     --  Режим на шофиране: Двупосочна работа с двойно действие, размери на отвора φ6/8/10/12/16 mm, покриващ обхват на леко натоварване от 10~120N.

     -- Интегрирана премиум структура: Разполага с вградена цилиндрична линейна водеща релса и монолитно тяло от мартензитна неръждаема стомана. Носещият механизъм е напълно изолиран от движението на уплътнението на буталния прът, постигайки изключителна твърдост и минимално триене.

     -- Степен на свръхвисока точност: Паралелизъм на движение 0,004 mm, паралелизъм на монтаж 0,02 mm, точност на въртене ±0,03° (φ6/8/10) / ±0,04° (φ12/16), осигурявайки водеща в индустрията ултрастабилна прецизност при позициониране.

     -- Ултракомпактно тясно тяло: Височина на корпуса само 17~23mm, 10%~20% по-тесен от еквивалентните модели на MXJ, което позволява изключително плътно оформление за изключително ограничени работни пространства.

     -- Гъвкавост на двупосочните тръби: Поддържа както странични, така и аксиални тръбопроводи с превключваемо разположение на място, адаптиране към различни изисквания за маршрутизиране на тръбопроводи на място.

     -- Универсална съвместимост на сензора: Стандартните жлебове за двоен магнитен превключвател позволяват инсталиране на 2 M9B магнитни превключвателя за надеждно двупосочно наблюдение на позицията.

     -- Многостепенно буфериране и ограничаване: Стандартни двустранни гумени буфери за намаляване на шума и удара; опционални метални ограничители на хода с един/двоен край, плюс опция за хидравличен буфер за φ8 и по-високи модели, с регулируем диапазон на хода от 0~5 mm за ултра прецизен контрол на позиционирането.

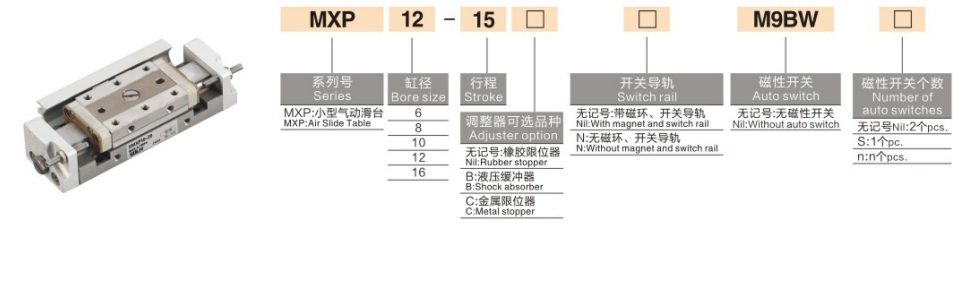

Пълно правило за кодиране на модела

   1. Примерен модел: MXP8-15-B-M9BW

   2. Референтни примери за стандартна поръчка

     --  MXP6-5: Стандартен тип, без магнитен превключвател, отвор 6 mm, ход 5 mm, двойно действащ

     --  MXP10-20-B-2M9B: Диаметър на отвора 10 mm, ход 20 mm, метален лимит с двоен край, 2 бр. M9B магнитни превключватели

     -- MXP12-25-D: Диаметър на отвора 12 мм, ход 25 мм, удължен край на метала, съвместим с аксиален тръбопровод

Основни технически спецификации (@0,5MPa, двойно действащ)

Основни конкурентни предимства

   1. Прецизност и стабилност на свръхвисоко микронно ниво
     -- Може да се похвали с изключително нисък паралелизъм на движение от 0,004 mm и точност на въртене до ±0,03°, съчетани с точност на позициониране при повторение ±0,01 mm. Той елиминира микро-клатенето и отклонението на позицията, отговаряйки напълно на строги изисквания за прецизност за оптично откриване, ламиниране на микрокомпоненти и процеси на тестване с висока точност.

   2. Вградена цилиндрична структура и изключително тясно компактно тяло
     -- Цилиндърът е вграден в конструкцията на водещата релса, намалявайки ширината на тялото с 10%~20% в сравнение с моделите MXJ. Иновативен двупосочен страничен/аксиален дизайн на тръбопроводи позволява гъвкаво превключване на място, решавайки ограниченията на оформлението на тръбопровода в ултра-тесни гъсти станции.

   3. Висока здравина и дълъг експлоатационен живот
     -- Корпусът от една част от мартензитна неръждаема стомана и интегрираната структура на водещата релса осигуряват отлична устойчивост на деформация и структурна твърдост. Приема безмаслен дизайн на уплътнение с ниско триене, съвместим с чисти работилници и леки промишлени среди, постигайки експлоатационен живот без поддръжка от над 5 милиона цикъла.

   4. Високочестотна плавна работа
     -- Първокласното уплътнение с ниско триене и високопрецизната водеща релса на сачмата осигуряват изключително плавно движение. Работната скорост варира от 50 до 500 mm/s, поддържайки стабилно високочестотно циклиране над 350 cpm без заекване или трептене, идеално за дългосрочни задачи за позициониране с къси ходове.

   5. Гъвкава адаптация на много сцени при инсталиране
     -- Поддържа горен, долен и страничен тристранен монтаж с отвори за щифтове за прецизно позициониране. Симетричната структура на въздушния отвор позволява взаимозаменяемост на левия/десния тръбопровод на място, напълно нарушавайки ограниченията на посоката и адаптирайки се към разнообразни конструкции на оборудването.

Монтажни форми и типични приложения

   1. Методи за монтаж

     -- Горен монтаж: Фиксиран чрез проходни отвори с отвори за щифтове за прецизно позициониране, подходящи за монтаж отгоре на детайла и сценарии за високо прецизно позициониране, изискващи нулево изместване.

     --  Долен монтаж: Фиксиран чрез долни отвори с резба със стабилна и надеждна структура, приложим за стандартно повърхностно сглобяване на оборудване и фиксирано линейно задвижване.

     --  Страничен монтаж: Фиксиран чрез странични отвори с резба, идеален за оборудване с ограничено вертикално пространство и плътно успоредно разположение на множество плъзгащи се модули.

   2. Типични сценарии за приложение

     --  3C Electronics: Монтиране и свързване на чипове, фокусиране на модула на лещата, свръхпрецизно позициониране на микрокомпоненти, тестване на цикъла на сондата

     --  Оптично оборудване: Прецизно движение на CCD камерата, фино калибриране на оптичните лещи, лазерно позициониране, задвижване на високопрецизна платформа за откриване

     --  Микропрецизен монтаж: Миниатюрно автоматично заключване на винтове, кримпване на клемите, прецизно вмъкване на компоненти, високопрецизно задвижване на приспособления

     -- Медицинско оборудване: Прецизен контрол на микро помпата, прецизно превключване на миниатюрен клапан, телескопично позициониране на малък инструмент

Сравнение на избора на слайд таблица: MXP срещу MXJ срещу MXQ

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор според натоварването
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Запазете не по-малко от 50% граница на безопасност при натоварване, за да осигурите стабилна прецизна работа.

   2. Потвърждение за инсулт Стандартен диапазон на хода: 5~30 мм. Дайте приоритет на късите ходове (5~20 мм) за високочестотни работни условия, за да поддържате по-висока точност на позициониране и работна стабилност.

   3. Съпоставяне на конфигурация

      --  Мониторинг на позицията: Оборудвайте 2 магнитни превключвателя M9B за двупосочна обратна връзка за позицията на хода в реално време.

     -- Ограничаване на точността и буфериране: Изберете метална граница с двоен край (B) за 0~5 mm регулируемо точно позициониране; изберете хидравличен буфер за φ8 и по-високи модели, за да намалите високочестотното въздействие.

     --  Адаптиране на тръбопроводи: Приемете аксиални тръбопроводи за оформление на ултра тясно пространство и странични тръбопроводи за конвенционални стандартни сценарии за инсталиране.

Резюме с едно изречение

     Пневматична плъзгаща се маса с ултра висока прецизност от серията SOLH MXP разполага с ултра нисък паралелизъм от 0,004 mm, минимална грешка при въртене, вградена интегрирана водеща релса, превключваеми тръби с двойна посока и опционален хидравличен буфер, служещ като първокласна микро линейна степен с висока твърдост за оптично откриване, ултрапрецизен 3C монтаж и висококачествено медицинско оборудване за автоматизация.
