Превключвател за изолация

Общо въведение Външен превключвател за високо напрежение от серията GW1 е превключвател за високо напрежение от композитна структура, подходящ за външни 12kV 、24KV 、40.5KV. линейна мрежа с напрежение и без товар, за отваряне и затваряне. С CS□тип човешка сила работи с машини, може да избегне земната линия със захранващи и композитни светкавични ключалки и т.н. Не е необходимо операторът да поставя друга земна линия. Устойчив на замърсяване изолиращ превключвател удовлетворява клиента в мръсна проводяща зона. Може да разреши замърсяването на навеса, когато работи. Външният изолатор за високо напрежение от серията GW1 е проектиран за надеждна и издръжлива работа в електроразпределителни системи за високо напрежение. Предлагат се в 12KV, 24KV и 40,5KV и номинален ток от 630A до 1250A, тези превключватели са създадени да издържат на тежки условия на околната среда, включително силно замърсяване и лошо време. Със съответствие с международните стандарти IEC62271-103 и DL/T 486-2010, те гарантират безопасност и оперативна цялост. Външен изолиращ превключвател за високо напрежение AC GW1 е подходящ за инсталиране на линия на външно оборудване за разпределение на високо напрежение, което се използва за прекъсване на линията и преобразуване на линията, когато линията има напрежение и няма товар. Удобният за потребителя монтаж и поддръжка се улесняват от ръчни или електрически механизми за управление. Серията GW1 е подходяща за различни среди, включително голяма надморска височина и екстремни температури, което я прави идеален избор за сигурна електрическа изолация във външни системи.

GW4-12(40.5) Външен HV прекъсвач GW4-12(40.5) външен прекъсвач за променлив ток за високо напрежение (прекъсвач за прекъсване за кратко) се използва за отваряне и затваряне на верига с напрежение, но без товар 50/60Hz, 12(40.5)kV захранваща система. Съответства на стандартите IEC129-1984 AC прекъсвач и заземителен превключвател и GB1985 и други относителни стандарти.

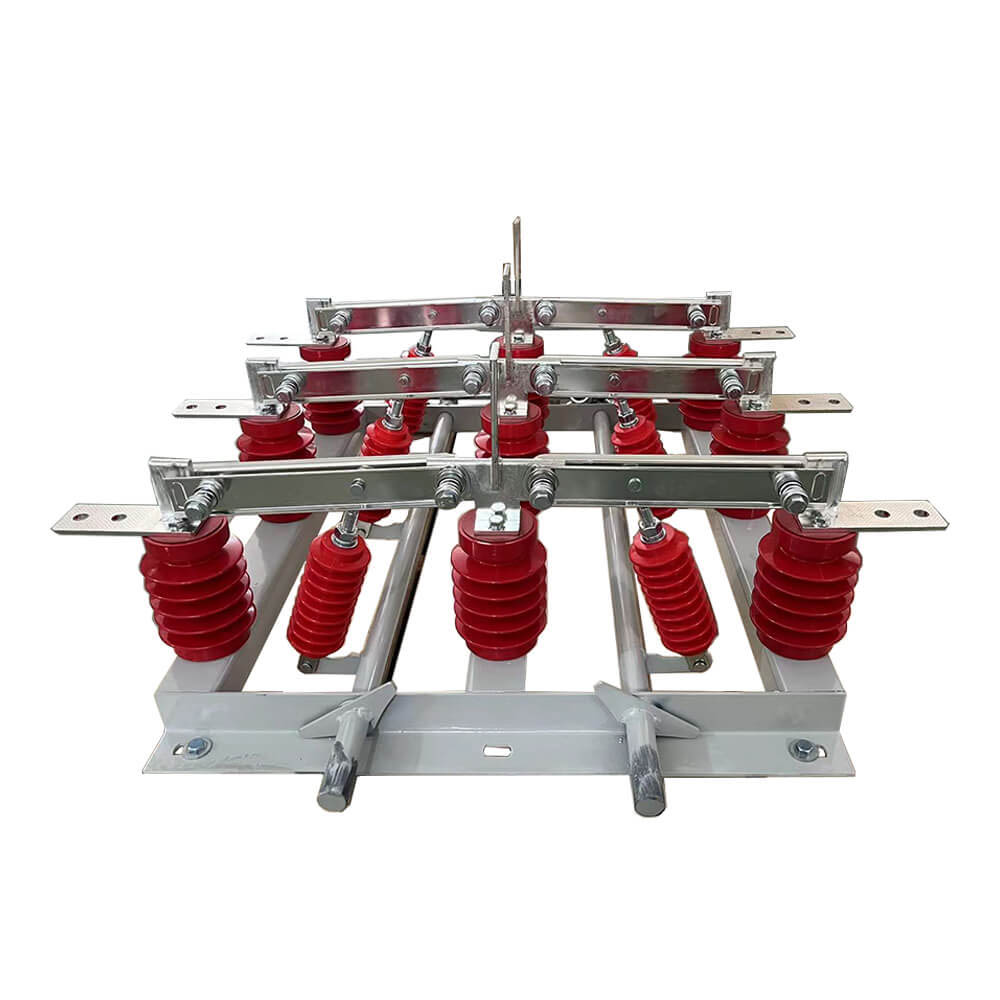

GN19-12(C) вътрешен превключвател за високо напрежение се прилага за енергийна система с номинално напрежение 12kV, AC 50/60Hz. Той е оборудван с механизъм за ръчно управление CS6-1 и се използва за прекъсване и свързване на верига без товар. Има допълнителен тип замърсяване, тип на голяма надморска височина и тип индикация на мощността. Изработен е съгласно IEC 62271-102. Изолиращият прекъсвач от тази серия е снабден с механизъм за ръчно управление CS6-1 (изолиращият прекъсвач с панел има собствен свързан механизъм за управление).   Тази серия изолиращи превключватели е триполюсен тип, който се състои от шаси, въртящ се вал, лост, изолатор от порцеланова колона, нож и електрическа платка. Върху долната рамка е разположен въртящият се вал, върху който са заварени три чифта лостове, като лостовете преминават през порцелановия изолатор на теглича и огърлицата на ножа. Въртящият се вал се простира извън основната рамка и всяка секция от въртящия се вал може да бъде свързана с работния механизъм.   Тип C е през стената. Сред тях C1 означава, че въртенето е отстрани през стената; C2 означава, че прекъсването е отстрани през стената; C3 означава, че двете страни са отстрани през стената.

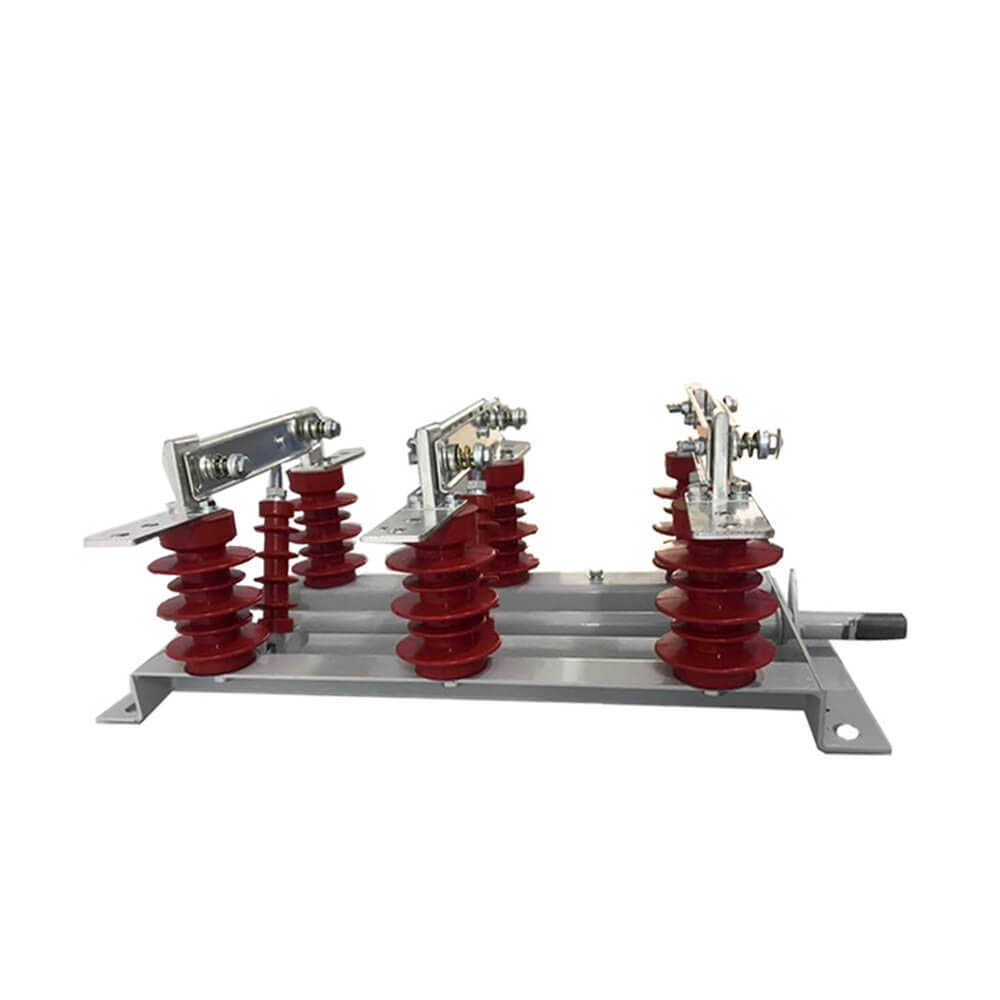

GN19-12 Вътрешен прекъсвач за високо напрежение Вътрешен превключвател за високо напрежение от серията GN19-12 принадлежи към оборудване за превключватели за високо напрежение, прилага се към енергийна система с номинално напрежение 12KV, AC 50Hz и по-малко от тази система, той е оборудван с механизъм за ръчно управление CS6-1 и се използва за прекъсване и създаване на верига без товар, но с напрежение. Има допълнителен тип за намаляване на замърсяването, тип за голяма надморска височина и електрифициран дисплей. Ролята на прекъсвача е да изключи веригата без ток на натоварване. Така че оборудването, което трябва да се обслужва, и захранването да имат ясна точка на изключване, за да се гарантира безопасността на персонала по поддръжката, изолационният превключвател без специално прекъсващо устройство не може да прекъсне тока на натоварване и тока на късо съединение, така че веригата трябва да бъде в прекъсвача, за да прекъснете веригата, преди да можете да работите с изолационния превключвател.

Вътрешният прекъсвач за високо напрежение от серията GN22-12 (C) (D) е предназначен за захранващи системи с номинално напрежение 12kV и честота 50Hz. Това устройство се използва главно за отваряне и затваряне на вериги в електроенергийната система при условия на празен ход. С възможности за издръжливост на висок ток, той е идеален за приложения, изискващи висока сигурност и чести операции. Устройството може да бъде конфигурирано да отговаря на различни екологични нужди. Този продукт е силнотоков изолиращ превключвател с трифазна обща долна ножова структура. Той използва прототип на механично заключване с двустепенно действие на затваряне и контакт, постигайки контакт без износване, малка работна сила, високо контактно налягане и добра динамична термична стабилност.

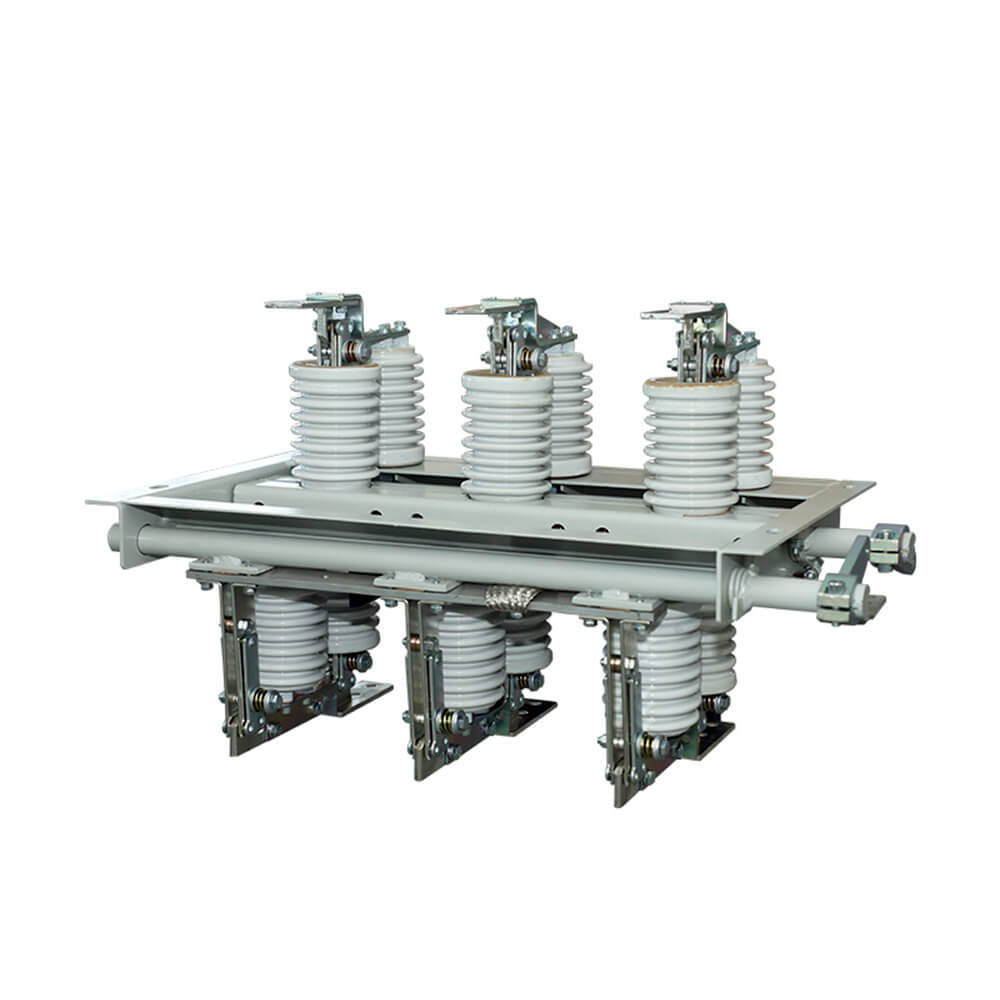

GN30-12 тип ротационен вътрешен високоволтов изолационен превключвател е нов тип изолиращ превключвател с въртящ се контактен нож. Основната структура е, че горната и долната равнина на трифазното общо шаси са фиксирани с два комплекта изолатори и контакти, а превключвателят се отваря и затваря чрез завъртане на контактния нож. 1. Разтегателна версия Разклатете навътре/навън при затворена врата 2. Може да се използва във всички видове съоръжения и оборудване 3. Поради ограничения брой компоненти и използването на системи за масово производство за производство, той има много надеждна управляемост 4. Лесна и удобна поддръжка 5. Множество видове функционални единици, които могат да се използват за различни решения

GN19-12(c) серия вътрешен AC високоволтов изолационен превключвател е подходящ за AC 50 hz, номинално работно напрежение от 12 kv, 10 kv, номинален работен ток от 400 A, 630 A, 1250 A захранваща система, като напрежение и без товар при условие на прекъсване, закрита верига закрита разпределителна уредба. номинално напрежение 12 kv и под захранваща система, оборудвана с механизъм за ръчно управление, използвана за превключващи електрически уреди при условие на напрежение, но без товар. Има също така изпратени за производство на устройства против замърсяване, тип плато и устройства за показване на живо, които могат да бъдат инсталирани. GN19-12 серия вътрешен изолиращ превключвател за високо напрежение е вътрешно устройство с номинално напрежение 12 kv и трифазен променлив ток 50 Hz.

GN19-12(c) серия вътрешен променливотоков превключвател за високо напрежение е подходящ за променлив ток 50 Hz, номинално напрежение 12 kv и под захранваща система, оборудван е с механизъм за ръчно управление CS6-1 и се използва за прекъсване и създаване на верига без товар. Има допълнителен тип замърсяване, тип на голяма надморска височина и тип индикация на мощността. Произведен е съгласно IEC 62271-102. използвани за превключване на електрически уреди при условие на напрежение, но без товар, също така се изпращат за производство на устройства против замърсяване, тип плато и устройства за показване на живо, които могат да бъдат инсталирани. GN19-12 серия вътрешен изолиращ превключвател за високо напрежение е вътрешно устройство с номинално напрежение 12 kv и трифазен променлив ток 50 Hz.
