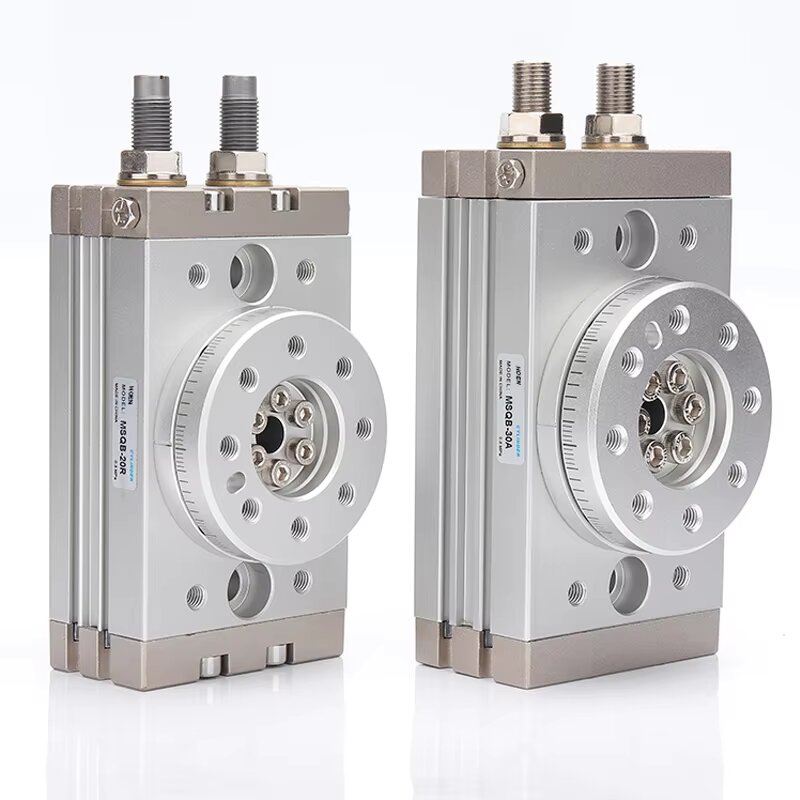

Ротационен задвижващ механизъм със зъбна рейка и зъбно колело HRQ

марка:SOLH от Richge Technology

Продуктово позициониране

     Въртящият се цилиндър SOLH HRQ приема симетрична трансмисионна структура с двойна бутална рейка и зъбно колело, включваща ултра-плавно въртене, двойна изходна тяга и висока повторяема точност на позициониране. Ъгълът на завъртане непрекъснато се регулира в рамките на 0~190°, широко разпространен за ротационно индексиране, затягане на детайла, обръщане и станции за сортиране на всички автоматизирани производствени съоръжения.

Таблица за бърз избор на серия

Таблица с универсални основни технически спецификации

Изходен въртящ момент и данни за допустимото натоварване

  1. Теоретичен изходен въртящ момент (0,5 MPa захранващ въздух, единица: N·m)

  2. Референтна таблица за максимално допустимо натоварване

Съвет за избор на безопасност при натоварване

     -- Действителното работно натоварване трябва да отговаря на формулата за безопасност по-долу, за да се избегне деформация и ранна повреда:

     -- Действително аксиално натоварване / Максимално аксиално натоварване + Действително радиално натоварване / Максимално радиално натоварване + Действителен огъващ момент / Макс. огъващ момент ≤ 15.

Предимства на структурния дизайн

  1. Симетрична задвижваща рейка и пиньон

     -- Балансираното двойно бутало осигурява двоен изходен въртящ момент, стабилно въртене без разклащане, отлична точност на позициониране и превъзходен капацитет за тежко натоварване в сравнение с въртящите се цилиндри с една лопатка.

  2. Многопосочна монтажна основа

     -- HRQ10~HRQ200: резбовани монтажни отвори, разпределени от двете странични повърхности;

     -- Micro HRQ2/3/7: монтажни отвори в долната равнина; гъвкаво оформление за компактни рамки на оборудването.

  3. Централен кух проходен отвор

     -- Кухият дизайн на повърхността на въртящата се маса позволява въздушните тръби, сензорните кабели да преминават през центъра, спретнато вътрешно оформление на тръбопроводите без външна намеса в линията.

  4. Два незадължителни буферни разтвора

     -- Механичен ограничителен винтов буфер: Ниска цена, подходящ за леко натоварване и нискоскоростна прекъсваща работа

     -- Хидравличен амортисьор (суфикс -A): Капацитет за поглъщане на енергия 3~5 пъти по-висок от винтовия буфер, ефективно потиска ударните вибрации при високоскоростно спиране при тежък товар, гарантира повторяемост на прецизното позициониране

  5. Съвместимост с универсален магнитен превключвател

     -- Стандартни предварително обработени сензорни жлебове от двете страни на корпуса на цилиндъра, съвместими с D-M9BV, D-A93 и други общи магнитни рид ключове за въртяща се сигнална обратна връзка на място към PLC система за управление.

Пълно правило за именуване на модела

  1. Пример за основен модел: HRQ30-A

     -- HRQ: Код на серия цилиндър с въртяща се зъбна рейка и зъбно колело

     -- 30: Код на размера на рамката, съответстващ на фиксиран въртящ момент и параметри на натоварване

     -- -A: Суфикс за вграден хидравличен амортисьор; без суфикс = механичен ограничителен винтов буфер

  2. Разширено определение на суфикса

     -- -S: Крайна капачка от неръждаема стомана за антикорозионна влажна среда

     -- Опции за резба: PT конусна резба, G паралелна резба, NPT американска стандартна резба

Ръководство за избор стъпка по стъпка и типични приложения

  1. Правила за приоритет на избора

     -- Висока скорост, голямо натоварване на обработвания детайл, високо прецизно позициониране на ограничителя → HRQ□-A хидравличен буферен модел

     -- Леко натоварване, ниска скорост на цикъла, строг контрол на разходите → Стандартна версия на HRQ винтов буфер

     -- Влажна / леко корозивна работна среда → HRQ□-A(S) вариант на крайната капачка от неръждаема стомана

     -- Приоритет за съвпадение на натоварването: Проверете три основни индикатора едновременно – изходен въртящ момент, момент на огъване, допустимо радиално и аксиално натоварване

  2. Типични сценарии за индустриално приложение

     -- Прецизно автоматично сглобяване: Сглобяване на ротационни части, станции за затягане на винтове

     -- Логистика за сортиране на материали: обръщане на детайла на 90°/180°, превключване на посоката на конвейера

     -- Пневматични затягащи приспособления: Механизъм за затягане и обръщане на въртящи се джиги

     -- Опаковъчни машини: Въртене на бутилки, ротационни станции за автоматично залепване на етикети

Сравнение на производителността: HRQ зъбна рейка срещу въртящ се цилиндър тип перка

Резюме с едно изречение

     Въртящият се цилиндър с двойна бутална рейка и зъбно колело SOLH HRQ предлага механични винтови / хидравлични буферни опционални варианти с устойчива на корозия версия от неръждаема стомана, многопосочен монтаж и дизайн на централна куха маса, осигурявайки стабилно ротационно позициониране при тежки условия на висок въртящ момент за автоматично сглобяване, опаковане и производствени линии за сортиране на материали.
