Компактен цилиндър от серия SDA

SOLH SDA квадратен ултратънък компактен цилиндър е икономичен компактен пневматичен задвижващ механизъм. Дължината на корпуса му е само 1/2~1/3 от стандартните цилиндри на напречна щанга и поддържа вграден монтаж, за да спести място. Монтажните размери са взаимозаменяеми със серията Airtac ACQ и SMC CQ2. Той предлага изчерпателни варианти: двойно действащи, SSA/STA единична пружина за връщане, SDAD двоен прът, SDAJ регулируем ход и SDAS оборудвани с магнит модели. Вградените гумени брони в двата края абсорбират удара и намаляват шума. Съхранено с грес уплътнение с ниско триене позволява дългосрочна работа без масло. Размери на отвора φ12~100 mm, подходящи за натискане, затягане и позициониране с къс ход, широко прилагани в 3C автоматизация, опаковъчни машини и приспособления като рентабилно решение за оборудване с ограничено пространство.

Изпратете запитване

Описание на продукта

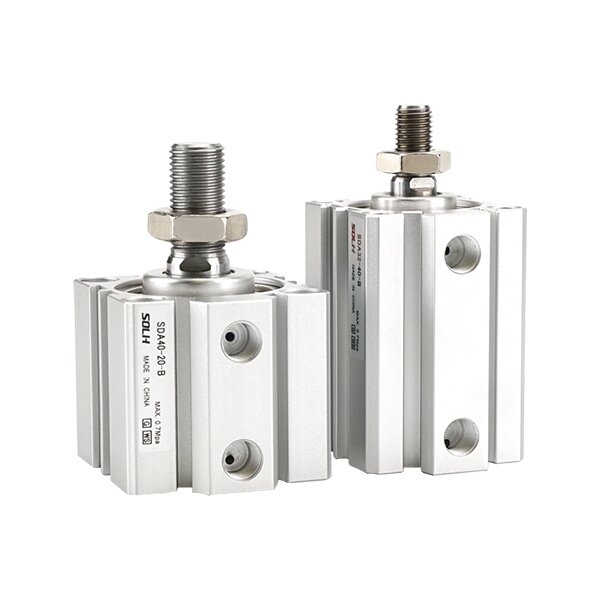

Ултратънък компактен пневматичен цилиндър от серия SDA

Марка: SOLH от Richge Technology

Общ преглед на продукта

SOLH SDA серия квадратен ултратънък компактен цилиндър, класически икономичен компактен задвижващ механизъм. Дължина на тялото само 1/2~1/3 от стандартния цилиндър на напречна щанга. Монтажният размер е взаимозаменяем със серията Airtac ACQ и SMC CQ2. Подходящ за натискане с къс ход, затягане и позициониране при ограничено монтажно пространство, широко използван в 3C автоматизация, опаковъчни машини и оборудване за закрепване.

Структура и основни характеристики

-- Изключително тънък квадратен алуминиев корпус, поддържа вградена инсталация за спестяване на място;

-- Твърд анодизиран цилиндър, хромиран бутален прът, устойчив на износване и антикорозия;

-- Пълни варианти: двойно действие, единична пружина за връщане, двоен прът, регулируем ход, оборудвана с магнит версия;

-- Вградени гумени брони от двата края за абсорбиране на удари и намаляване на шума;

-- Двупосочно уплътнение с ниско триене със съхранение на грес, дълъг експлоатационен живот без масло;

-- Околни сензорни жлебове за инсталация на гъвкав магнитен автоматичен превключвател.

Правило за кодиране на модела

1. Пример: SDA20-50-S-B

-- SDA: Име на серията; SSA=удължаване на пружината; STA=прибиране на пружината; SDAD=двоен прът; SDAJ=регулируем ход

-- 20: Размер на отвора: 12/16/20/25/32/40/50/63/80/100 mm

-- 50: Дължина на хода 5~200 mm

-- -S: Вграден магнитен пръстен

-- -B: Бутален прът с външна резба; празно=вътрешна резба

Технически спецификации

Параметър	Спецификация
Размер на отвора	12~100 мм
Работно налягане	Двойно действащ:0.1~1.0MPa; Еднодействащ: 0.2~1.0MPa
Доказателство за налягане	1,5 MPa
температура	Без магнит: -5 ~ + 70 ℃; Магнитна версия: -5~+60℃
Скорост на буталото	Двойно действие: 30~500mm/s; Еднодействащ: 50~500mm/s
Възглавница	Фиксиран гумен буфер (без опция за въздушна възглавница)
Порт Резба	M5 / G1/8 / G1/4 / G3/8 / G1/2
Смазване	Работа без масло
Толерантност към инсулт	≤100mm:±1.0mm; >100 мм: ± 1,5 мм

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът)

Диаметър (mm)	Тяга (N)	Издърпайте (N)	Еквивалентен хоризонтален товар (кг)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

Резюме с едно изречение

SOLH SDA икономичен ултратънък компактен пневматичен цилиндър с изобилие от варианти, взаимозаменяем с ACQ & CQ2, идеален евтин задвижващ механизъм с къс ход за спестяващи място приложения за автоматично затягане и натискане.
