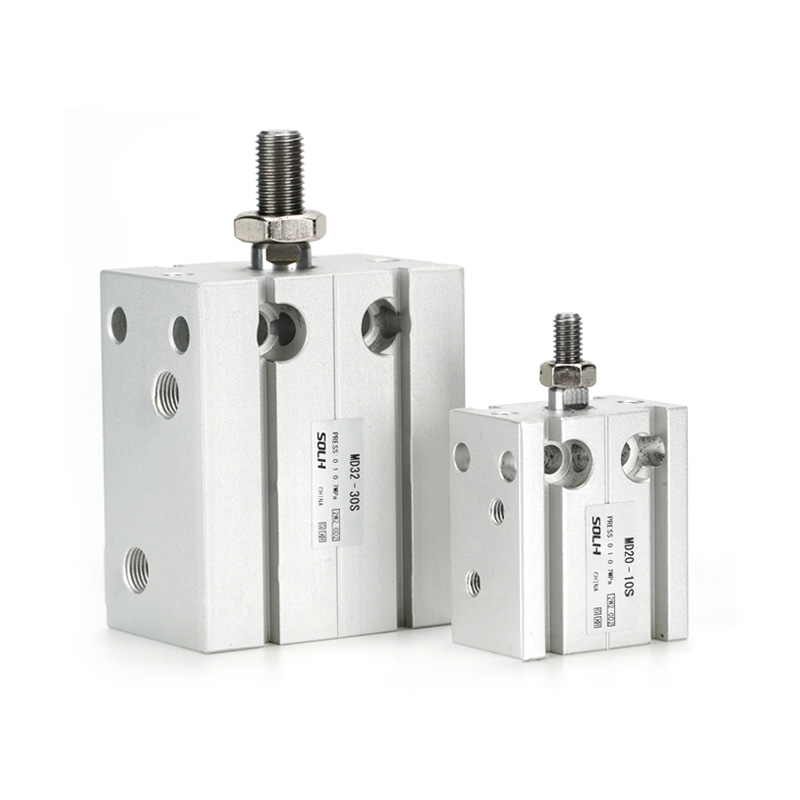

Компактен цилиндър за безплатна инсталация от серия MD

марка:SOLH от Richge Technology

Преглед на серията продукти

     Серията SOLH MD е стандартен многопозиционен миниатюрен цилиндър за свободен монтаж с монтажни отвори в пълен кръг, ултратънка блокова форма и възможност за монтаж под произволен ъгъл. Проектиран за тясно затворено пространство за оборудване, оформление с висока плътност и работни станции за периодично изхвърляне и позициониране с леко натоварване.

     5 пълни подмодела покриват изискванията за единичен/двоен прът, единично/двойно действие, фиксиран/регулируем ход:

     -- MD: Единичен прът с двойно действие (стандартен универсален тип)

     -- MSD: Единичен прът с едно действие (пружината се разтяга навън)

     -- MTD: Единичен прът с едно действие (прибиране на пружината)

     -- MDD: Двоен прът с двойно действие (против усукване без въртене)

     -- MDJ: Двоен прът с двойно действие и заден регулируем ход

Таблица с универсални основни технически спецификации

Структурен дизайн и предимства на основната производителност

  1. Пълен 6-посочен многопозиционен монтаж

     -- Еднакви резбовани отвори, разпределени отпред, отзад, отляво, отдясно, отгоре и отдолу на тялото на цилиндъра; може да се фиксира във всяка равнина и всеки ъгъл. Множеството цилиндъра един до друг, паралелно разположени, увеличават максимално използването на пространството в шкафа.

  2. Изключително тънко блоково леко тяло

     -- 30%~50% по-тънка дебелина на стената от стандартните цилиндри с кръгло тяло, основно тяло от лята под налягане лека алуминиева сплав за миниатюрен дизайн на механизма.

  3. Самосмазващ се лагер на буталния прът

     -- Интегрирана самосмазваща се втулка с ниско триене на бутален прът, работа без масло, дълъг експлоатационен живот и стабилно плавно движение.

  4. Стандартни жлебове за монтиране на магнитен превключвател

     -- Специални трапецовидни плъзгащи канали от двете страни на тялото на цилиндъра; лесен монтаж, демонтаж и преместване на позицията на магнитни рид ключове без допълнителни скоби.

  5. Вградена предна гумена буферна подложка

     -- Интегрираният буфер в края на пръта абсорбира ударните вибрации, намалява шума при работа и предпазва малки приспособления и детайли.

  6. Разширяема двойна пръчка и варианти с регулируем ход

     -- Двоен прът MDD: силна анти-усукваща производителност, нулева ротационна деформация, стабилно линейно водене при странично натоварване

     -- MDJ регулируем ход: Заден винт за фина настройка за регулиране на границата на хода, гъвкав за изисквания за променлива дължина на позициониране

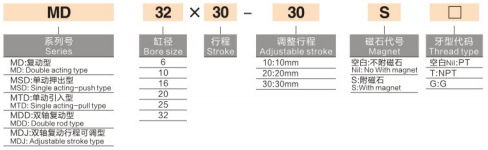

Пълни правила за именуване на модели

  1. Модел 1: Стандартен единичен прът с двойно действие MD16×30S

     -- MD = Сериен код, еднопръчков компактен цилиндър с двойно действие

     -- 16 = Диаметър на отвора (mm)

     -- 30 = Основна дължина на хода (mm)

     -- S = Вграден магнитен пръстен (празен = без магнит)

  2.Модел 2: Регулируем двоен прът MDJ20×20-10S

     -- MDJ = Двоен прът с двойно действие и задно регулиране на хода

     -- 20 = Размер на отвора (mm)

     -- 20 = Фиксиран основен ход

     -- 10 = Регулируем допълнителен ход (общ ход = 20 + 10 = 30 mm)

     -- S = Вграден магнитен пръстен по избор

Теоретична таблица на мощността на тягата (единица: N)

Ръководство за избор стъпка по стъпка и типични приложения

  1. Правила за преценка на основния избор

     -- Приоритет на ограничение на пространството: Тясна инсталационна кухина, плътно оформление, изискване за многоъгълен монтаж → Изберете блок компактен цилиндър от серия MD

     -- Проверка на условията на натоварване: Чисто аксиално леко натоварване без странично отклонение → Стандартен MD единичен прът; Съществува странично усукване/изместено странично натоварване → MDD двоен прътов модел против въртене

     -- Изискване за регулиране на хода: Променливото позициониране на хода се нуждае от фино ограничение → MDJ регулируем ход с двоен прът

     -- Обратна връзка за сигнал за позиция: Добавете суфикс S с CMSH/DMSH магнитен превключвател за откриване на ход на PLC

  2. Типични сценарии за индустриално приложение

     -- 3C & Semiconductor Automation: Мини затягане на приспособления, натискане на материал, кримпване на компоненти, станции за прецизно позициониране

     -- Общо автоматизирано оборудване: Блокиране на детайли, превключване на станции, малки линейни възвратно-постъпателни механизми

     -- Сглобяване на домакински уреди и хардуер: пресоване на малки части, закопчаване с щракване, подаване на микро лепило

     -- Машини за опаковане и храни: транспортиране на лек материал, захващане на продукта, автоматично разделяне на сортиране

Резюме с едно изречение

     SOLH MD многопосочен компактен цилиндър за свободно монтиране покрива единичен/двоен прът, единично/двойно действие и регулируем ход MDJ варианти с пълни 6-странични монтажни отвора, вграден буфер и опционален магнитен пръстен, ултратънък лек дизайн, идеален за затягане при лек товар, изваждане и позициониране в 3C, полупроводниково, опаковъчно и мини оборудване за автоматизация.
