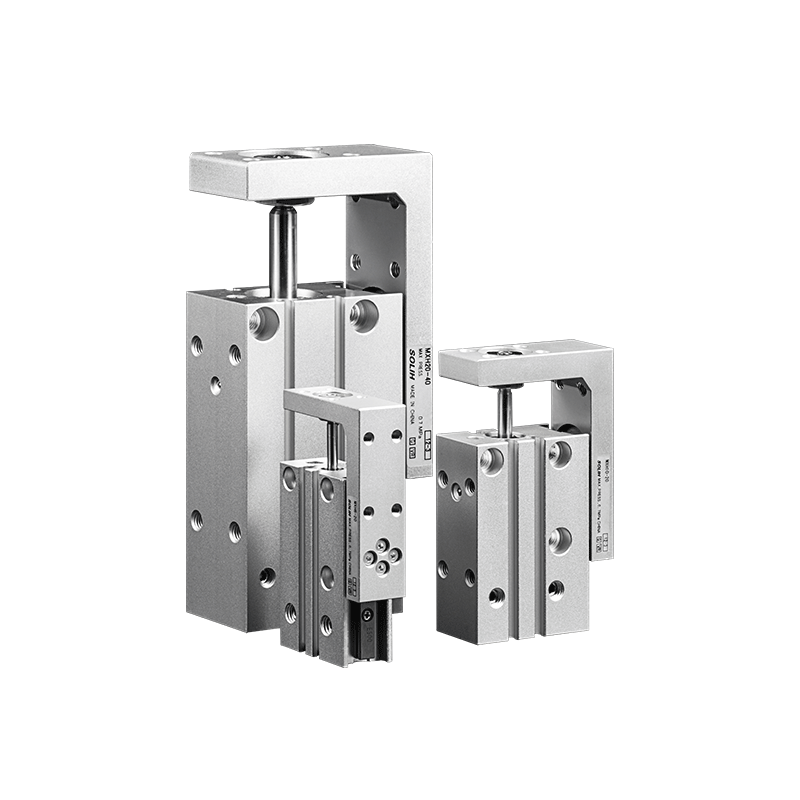

Серия MXH Компактна тясна пневматична плъзгаща маса с дълъг ход

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH MXH е тясна компактна пневматична плъзгаща се маса, оборудвана с линейна водеща система с циркулираща топка. Интегрирайки олекотен дизайн, висока твърдост и удължена производителност на хода до 60 mm, той се отличава с ултра тясна ширина на корпуса, която спестява значително място за монтаж. С отлична способност за натоварване срещу деформация и способност за средно прецизно позициониране, той е специално оптимизиран за инсталация с множество плъзгачи един до друг и прецизни операции по прехвърляне в автоматизирани сценарии с изключително ограничено пространство, служейки като идеално решение за микролинейно задвижване с дълъг ход за 3C електроника и прецизна автоматизация.

Основна структура и характеристики на дизайна

     --  Двубутална задвижваща структура: Приема режим на задвижване с двойно бутало и двойно действие, осигурявайки стабилна изходна сила и изключителна производителност на синхронна работа, осигурявайки постоянно линейно движение по време на високочестотна циклична работа.

     --  Водеща релса с безкрайна циркулираща топка: Оборудван с безкрайни циркулиращи сферични линейни водещи релси, отличаващи се с висока структурна твърдост и отлична стабилност на линейно движение. Успоредността на движението се контролира в рамките на 0,05 mm за къси удари, като ефективно се избягва трептене и отклонение при движение.

     -- Ултра-тясно компактно тяло: Оптимизирана структура с тясна ширина, много по-тънка от традиционните плъзгащи се маси от сериите MXQ и MXS, перфектно поддържаща плътно подреждане един до друг на множество плъзгачи за максимално използване на пространството на оборудването.

     -- Превъзходна анти-офсетна товароносимост: Допустимият въртящ момент е приблизително 6 пъти по-голям от този на традиционната серия MXU, със значително повишена устойчивост на ексцентрично натоварване и конзолно натоварване, адаптиране към сложни условия на работа с едностранна сила.

     --  Многопосочна гъвкава инсталация: Поддържа 4-посочен монтаж с напречни проходни отвори/резбови отвори и надлъжни резбови отвори. Съчетан с 3-странен тръбопроводен дизайн, той отговаря на разнообразни изисквания за монтаж и оформление на тръбопроводи за тесни и подредени структури на оборудването.

     -- Универсална сензорна адаптация: Вграден магнитен пръстен като стандарт, с двустранни сензорни жлебове, съвместими с магнитни превключватели от сериите D-M9□ и A93, реализиращи точно откриване на позицията на удара и обратна връзка на сигнала.

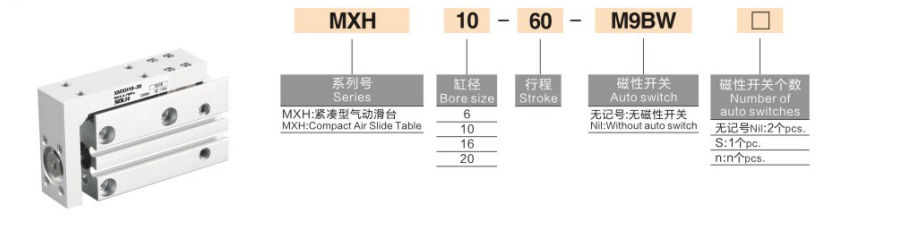

Пълно правило за кодиране на модела

   1. Примерен модел: MXH16-50Z-M9NL

   2. Референтен пример за стандартна поръчка

     --  MXH10-30-M9BW: Диаметър на отвора 10 mm, ход 30 mm, NPN магнитен превключвател с 1 m дължина на проводника

Основни технически спецификации

Референтна диаграма на изходна сила и натоварване (@0,5MPa)

Коефициент на безопасност ≥2; Вертикалното натоварване изисква проверка на допустимия въртящ момент

Спецификация на допустимия въртящ момент (капацитет на натоварване срещу изместване, N·m)

Сценарии за приложение и сравнение на избора на продукти

   1. Сценарии за приоритетно приложение за серия MXH

     --  Оборудване с изключително ограничено пространство: Изключително тесният дизайн на корпуса поддържа плътно инсталиране една до друга на множество плъзгащи се маси, идеално пасващи на интериора на миниатюрно автоматизирано оборудване.

     --  Средно прецизни операции с дълъг ход: Максимален ход до 60 mm с точност на повторение ±0,02 mm, далеч надвишаваща стабилността на позициониране на обикновените пневматични цилиндри, отговаряща на изискванията за трансфер на дълги пътувания със средна точност.

     --  Високочестотен трансфер с леко натоварване: Идеален за циклична обработка и позициониране на електронни компоненти, терминали, малки пластмасови части и прецизни инструменти.

     --  Работни условия на натоварване против изместване: Отличната устойчивост на въртящ момент позволява стабилна работа при сценарии за едностранна сила и конзолна инсталация, решавайки проблемите с отклонението и трептенето на обикновените плъзгачи.

Сравнение на сериите MXH срещу MXQ срещу MXS

Насоки за професионален подбор

     --  Съответствие на размера на отвора: Контролирайте хоризонталното натоварване в рамките на 50% от номиналната стойност и вертикалното натоварване в рамките на 25% от номиналната стойност, с гарантиран коефициент на безопасност не по-малък от 2, за да се осигури стабилна дългосрочна работа.

     -- Резервация за инсулт: Запазете 5~10 mm граница на хода по време на избора; максималният стандартен ход на серията MXH е 60 mm, за да се избегне ограничен удар и да се подобри експлоатационният живот.

     -- Избор на режим на монтаж: Изберете напречен монтаж за ултра тясно оформление на пространството; приемете надлъжен монтаж за сценарии на подредени и многослойни инсталации, за да спестите общото пространство на оборудването.

     -- Оптимизация на буфера: Оборудвайте с хидравличен буфер, когато работната скорост надвишава 300 mm/s или теглото на товара надвишава 3 kg, като ефективно намалява удара и вибрациите на терминала.

     -- Конфигурация на сензора: Двустранните сензорни жлебове поддържат инсталация на двоен магнитен превключвател, реализирайки точно откриване на място както на ходовете на удължаване, така и на прибиране за мониторинг на позицията на пълен ход.

Резюме с едно изречение

     Тясната компактна пневматична плъзгаща маса от серията SOLH MXH се отличава с ултра-тясно тяло, висока устойчивост на въртящ момент, 60 mm дълъг ход и ±0,02 mm средна точност, с 4-посочен монтаж и работа без масло, което е оптималното рентабилно решение за плътен монтаж и прецизен високочестотен трансфер с леко натоварване в затворени автоматизирани пространства.
