Въздушен цилиндър

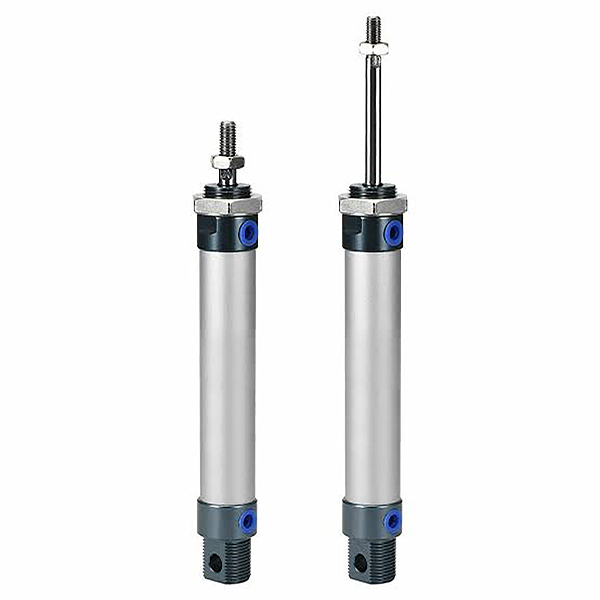

Леките мини пневматични цилиндри от алуминиева сплав SOLH MAL са ултраикономични компактни задвижващи механизми, предназначени за леки автоматизирани приложения. Конструиран с цилиндър от твърд анодизиран алуминий и крайни капачки, съчетани с бутален прът от неръждаема стомана против ръжда, този модел е с 15% по-лек и с около 10 mm по-къс като обща дължина в сравнение с конвенционалните цилиндри от серията MA, като същевременно значително намалява разходите за доставка. Отличава се с отлична взаимозаменяемост на размерите с цилиндри MA и CM2 за лесна подмяна и евтини модернизации на оборудването. Приемането на заключващ механизъм с двоен край на резбата гарантира стабилна структурна производителност по време на непрекъсната работа; аеродинамичното кръгло тяло позволява лесно разглобяване, проверка и поддръжка. Пълното портфолио от варианти обхваща стандартни двойнодействащи, пружинни еднодействащи типове нулиране при изключване на захранването, синхронни двойни прътови модули и версии MALJ с регулируем ход, за да отговорят на различни изисквания за линейно движение при леко натоварване. Стандартните гумени брони абсорбират леки удари и шумове, с опционални регулируеми въздушни възглавници, налични за високоскоростно често колоездене. Композитното уплътнение с ниско триене с вградени жлебове за съхранение на масло поддържа работа без масло и поддръжка с експлоатационен живот, достигащ 5 милиона цикъла. Допълнителен вграден магнитен пръстен работи безпроблемно с магнитни сензори SMC M9B и Airtac CS1-G за постигане на обратна връзка за позицията на буталото в реално време и PLC автоматично управление на връзката. Подкрепени от стабилно масово производство и бързо изпълнение на поръчките, тези бюджетни цилиндри се прилагат широко в сглобяване на електроника, опаковъчни машини и лека промишлена автоматизация в сухи и нископрахови работни среди.

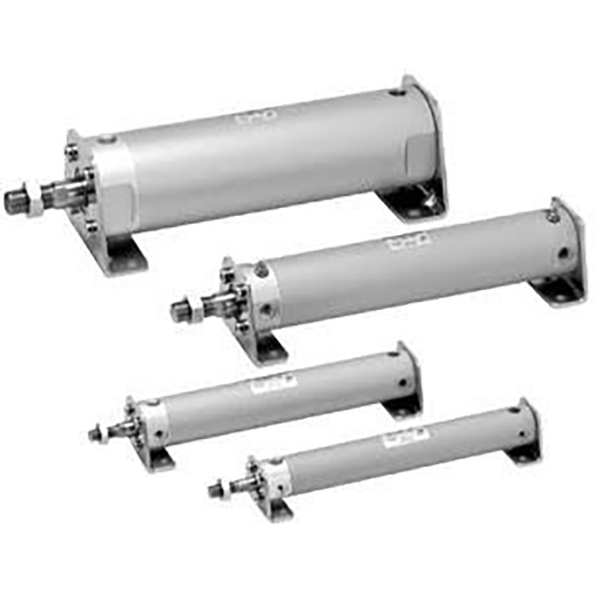

SOLH CG1/CDG1 алуминиев олекотен кръгъл пневматичен цилиндър покрива размери на отвора φ20~100 mm и служи като директен заместител на размерите на серията SMC CA1. Конструиран с екструдиран алуминиев цилиндър и крайни капачки и твърд хромиран бутален прът, той е с 30% по-лек от конвенционалните стандартни цилиндри с отлично разсейване на топлината. Структурата на крайната капачка с резба улеснява лесното разглобяване и поддръжка. Въздушните отвори в четири посоки, разположени на интервали от 90°, предлагат много гъвкаво разположение на тръбопроводите. Богатите варианти включват CDG1B стандартен двойнодействащ тип, CG1S/CG1T еднодействаща пружина за връщане/удължаване, CG1W ​​двоен прътов синхронен цилиндър и CG1K шестоъгълен невъртящ се прътов цилиндър. Моделите CDG1 са оборудвани с вграден магнитен пръстен, съвместим с M9B/A93 магнитни превключватели за обратна връзка за позицията. Стандартна гумена възглавница е оборудвана; суфикс Въздушната възглавница е по избор за намаляване на ударния шум при работа с висока скорост. Композитното уплътнение с ниско триене осигурява ниско стартово налягане, поддържа работа без масло с експлоатационен живот над 8 милиона цикъла. Предлагат се множество стилове на монтаж: основен тип, монтиране на крака, фланец, скоба и стойка. Перфектен за високочестотни възвратно-постъпателни приложения с дълъг ход, леко и средно натоварване на конвейерни линии, опаковъчни машини и електронно оборудване за автоматизация. По време на избора трябва да се запази минимум 50% граница на безопасност на тягата.

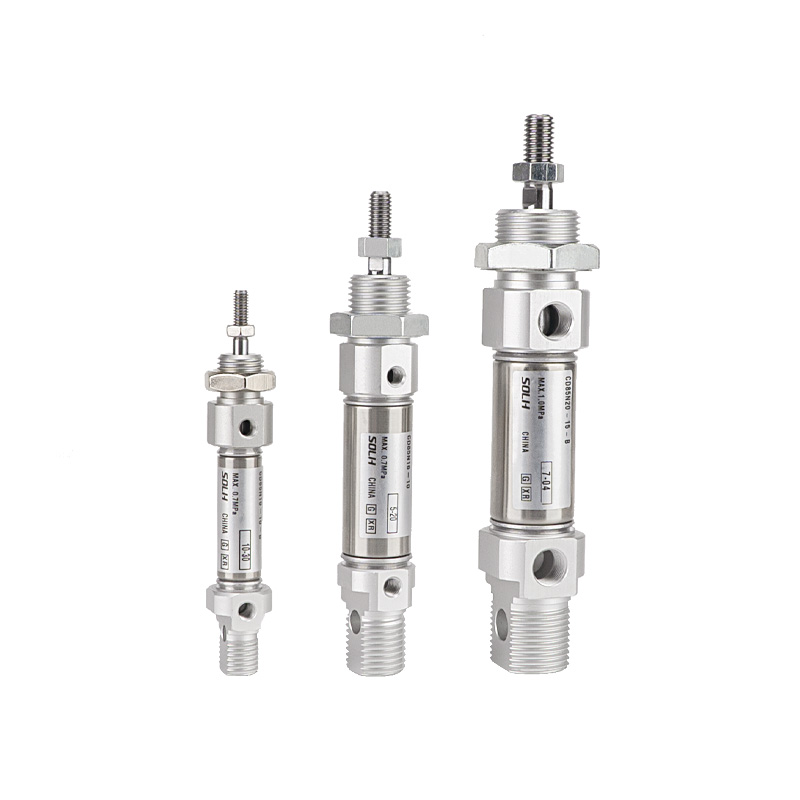

Мини цилиндър от неръждаема стомана SOLH C85/CD85 отговаря на международния стандарт ISO 6432 и може да бъде директно заменен с еквивалентни SMC модели. Размери на отворите: φ8/10/12/16/20/25 mm. Цилиндърът и буталния прът са изработени от неръждаема стомана 304 с отлична устойчивост на ръжда и корозия, приложими във влажни, меки киселинни и алкални среди, както и чисти производствени линии за хранително-вкусовата, фармацевтичната и електронната промишленост. Приемайки структура на гофрирана крайна капачка без свързваща щанга, цилиндърът се отличава с тънък и лек дизайн. Пълните варианти включват стандартен двойно действащ, еднодействаща пружина за връщане/удължаване, синхронен тип с двоен прът и C85K квадратен невъртящ се прътов цилиндър. Версиите CD85 са оборудвани с вграден магнитен пръстен за откриване на позиция чрез магнитни превключватели. Доставя се стандартна гумена възглавница; суфикс C въздушна възглавница е по избор за модели φ10~25 за абсорбиране на удара при работа с висока скорост. Минималното начално налягане достига 0,05MPa, поддържайки дългосрочна работа без масло със скорост на буталото от 50 до 1500 mm/s, идеално за високочестотно възвратно-постъпателно движение с къс ход. Налични са пълни комплекти от стандартни ISO опции за монтаж: интегрирана скоба, фланец, монтаж на крака, монтаж на опора и др. В сравнение с цилиндрите MI и MA, C85 притежава световно признати размери ISO, което осигурява изключително удобство за подмяна на оборудване на задгранични пазари. При избора се препоръчва минимум 50% граница на безопасност на тягата.

Ултра-късите леки пневматични цилиндри SOLH CG3 служат като подобрен заместител на традиционните кръгли задвижващи механизми от серия CG1. Конструирана с цилиндър от високоякостна алуминиева сплав и крайни капачки, съчетани с твърди хромирани бутални пръти, тази серия намалява общото тегло с 24% и скъсява общата дължина до 51 мм за забележителна оптимизация на пространството. Предлага се в размери на отвора, вариращи от φ20mm до φ100mm, той поддържа разположение на въздушния отвор в четири посоки, за да позволи гъвкаво разположение на тръбопроводите вътре в компактни машини. Множество структурни варианти покриват двойнодействащи, пружинни еднодействащи, двойно-прътови и шестоъгълни анти-ротационни версии на бутален прът, за да задоволят разнообразните изисквания за линейно задвижване. Стандартната гумена възглавница смекчава лекия краен удар, докато опционалният въздушен буфер е подходящ за високоскоростна работа до 1000 mm/s. Композитното уплътнение с ниско триене реализира работа без масло с експлоатационен живот над 8 милиона работни цикъла; CDG3 магнитни интегрирани модели поддържат инсталация на магнитен превключвател за обратна връзка за позицията на PLC и автоматично управление на връзката. Поддържаме стабилно масово производство и достатъчен инвентар на място, широко прилаган в опаковъчното оборудване, електронните поточни линии и общата лека промишлена високочестотна автоматизация с изключителна ефективност на разходите.

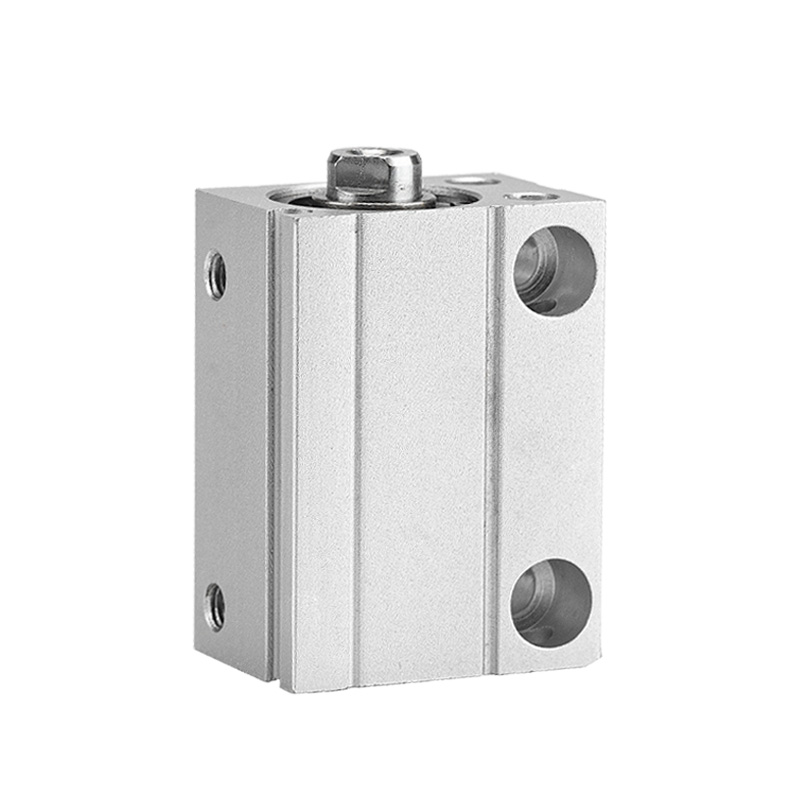

Ултракомпактният свободен монтажен цилиндър SOLH CDUJB е разработен за оборудване с ограничено пространство за монтаж. В сравнение с конвенционалната серия CU дължината му е намалена с 64%, а обемът - със 70%. Квадратното компактно тяло поддържа директен монтаж на няколко повърхности без допълнителни скоби. Гамата от продукти включва немагнитен CUJB, оборудван с магнит CDUJB и CDUJS за чисти помещения без мед. Диапазонът на отвора е φ4~20 mm, предлага се в двойнодействащи и еднодействащи типове пружинно връщане с опционална гумена възглавница. Магнетизираните модели съответстват на миниатюрни магнитни превключватели за прецизно движение с къс ход и поддържат работа без масло. Широко прилаган в 3C електроника, позициониране на полупроводникови пластини и медицинска чиста автоматизация. Магнитните екраниращи плочи не са задължителни за гъсто разположени цилиндри.

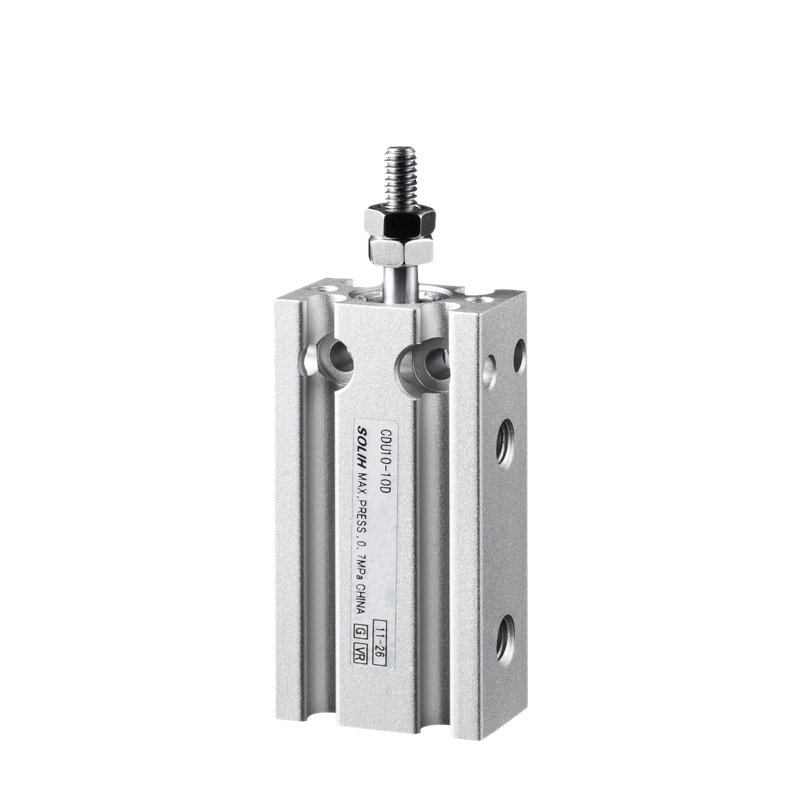

Правоъгълният свободен монтажен цилиндър SOLH CU/CDU се отличава с ултратънка блокова структура с многоповърхностни монтажни отвори, което позволява директен монтаж под множество ъгли без скоби, за да се спести място на оборудването. Пълните варианти включват немагнитни CU, оборудвани с магнит CDU, CDUK невъртящи се пръти и CDUW двойно направлявани модели пръти. Размери на отвора φ6~32 mm, предлага се в типове с едно/двойно действие с фиксирани гумени буфери в двата края за непрекъсната работа без масло. Серията CDU е съвместима с магнитни превключватели CMSH и DMSH за откриване на позиция и толерира частично странично натоварване. Широко използван в 3C и полупроводникови приспособления, стопери за автоматизация, позициониране на леко затягане и малки механизми за пресоване за компактно автоматизирано оборудване.

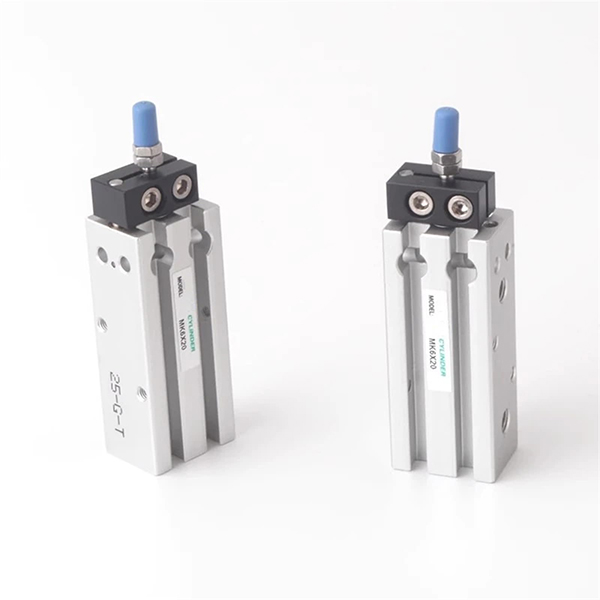

Компактният цилиндър SOLH MK с шест повърхностен монтаж е надграден от цилиндър MD с вграден механизъм против въртене. Точността на буталния прът срещу усукване достига ≤±0,5°, директно взаимозаменяема със серията Airtac MD и SMC CQS. Квадратното тънко тяло позволява монтаж без скоби от шест страни и улеснява компактното успоредно разположение на множество цилиндъра. Вариантите включват модели MK с двойно действие, MSK/MTK с едно действие, MKD с двоен прът и модели с регулируем ход MKJ. Вграден магнитен пръстен по избор с гумени крайни буфери и безмаслена способност. Размери на отвора φ6~32 mm, широко прилагани в 3C прецизни инструменти и позициониране на затягане с къс ход за автоматизация, изискваща фиксиран ъгъл на детайла в ограничено пространство.

Компактният тънък цилиндър SOLH CQS е взаимозаменяем по размери със серията SMC CQS и надграден от серията CQ2. Квадратното ултратънко тяло има по-къса обща дължина за високопрецизни задачи с къс ход в ограничено пространство. Вариантите включват стандартен единичен прът, CQSW двоен прът, CQSK невъртящ се прът и XB24 модел с дълъг живот. CDQS с вграден магнит поддържа многостранен монтаж на магнитни превключватели. Оборудван с уплътнение за съхранение на масло с ниско триене за работа без масло и експлоатационен живот до 5 милиона цикъла, съчетан с фиксирани гумени буфери от двата края. Размери на отвора φ12~25 mm, широко използвани за натискане, затягане и позициониране на прецизни приспособления за полупроводниково и 3C електронно оборудване за преоборудване и подмяна.

SOLH CQ2 квадратен компактен тънък цилиндър е напълно взаимозаменяем със серията SMC CQ2. Неговото изключително късо квадратно тяло намалява дължината с 50% в сравнение с конвенционалните цилиндри на напречна щанга, за да спести място за монтаж. Той покрива пълен диапазон на отвора φ4~200 mm с изобилие от варианти: единичен прът, CQ2W двоен прът, CQ2K невъртящ се бутален прът, опционална въздушна възглавница и версия с ултра-къс ход. Моделите CDQ2 с вграден магнит поддържат многостранно монтиране на магнитен превключвател без изпъкнали сензори. Оборудвани са стандартни гумени брони, а въздушната възглавница е опция за високоскоростна работа. Приемане на уплътнение с ниско триене със запазено масло за работа без масло с експлоатационен живот до 5 милиона цикъла, широко използвано за затягане, натискане и позициониране в електрониката, автомобилостроенето и автоматизацията на опаковките.
