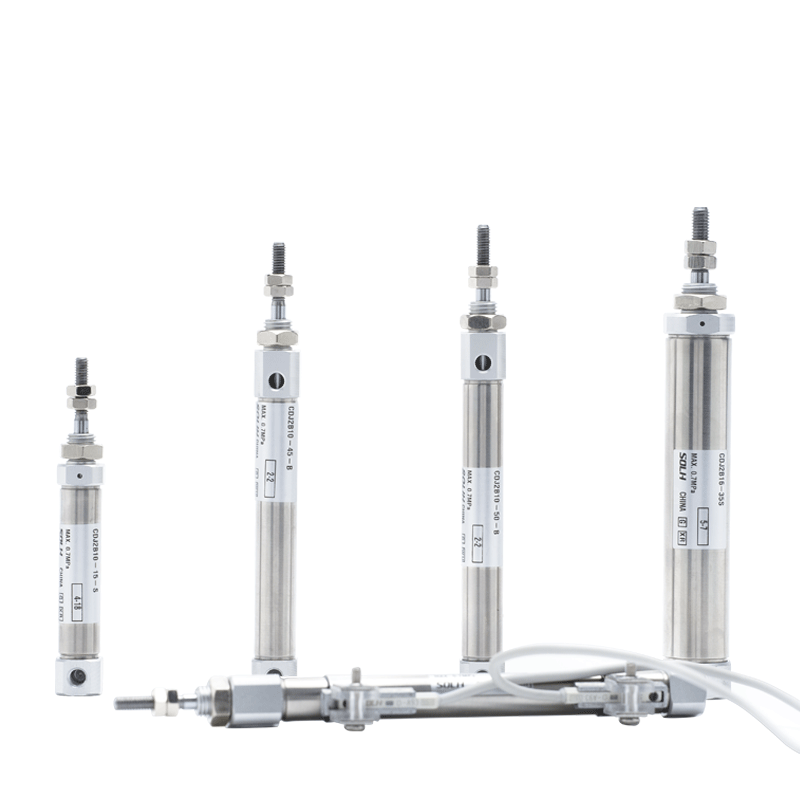

Мини цилиндър от неръждаема стомана от серия CDJ2 (двойно/еднодействащ)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH CDJ2 е мини цилиндър от неръждаема стомана, оборудван с магнитен пръстен, напълно взаимозаменяем със серията SMC CJ2. Размери на отвора: φ6 / 10 / 16 мм. Изключителни характеристики: ултракомпактен контур, лека конструкция, устойчивост на корозия и стабилна високоскоростна високочестотна работа. Широко използван в електрониката, медицината, хранително-вкусовата промишленост и станциите за прецизна автоматизация в ограничено пространство; масов миниатюрен линеен задвижващ механизъм.

Основна структура и характеристики на дизайна

   1. Стандартна спецификация: Съвпада със стандарта за размери на миницилиндър SMC (не е стандарт ISO), универсални монтажни размери в индустрията.

   2. Материал: варел и бутален прът от неръждаема стомана 304, устойчиви на ръжда и корозия, подходящи за влажна, слаба киселинна, слаба алкална и чиста производствена среда.

   3. Структура: прав кръгъл варел, нагънати крайни капачки, дизайн без свързваща щанга, ултрамалък обем. CDJ2-16×100 само прибл. 120гр.

   4. Операционни варианти

      -- CDJ2B Двойно действие: Захранване с въздух от двата края, универсален стандартен модел

      -- CDJ2E Единично действие: Пружинно връщане; CDJ2ET: Пружинно разширение

     -- CDJ2KB Невъртящ се: Шестоъгълен бутален прът за предотвратяване на усукване и прецизно позициониране

   5. Възглавница: Стандартна гумена възглавница; въздушна възглавница (наставка Z) по избор за високоскоростни приложения за намаляване на удара и шума.

   6. Уплътнение: Уплътнение с ниско триене с жлеб за резервоар за масло. Ниско начално налягане (0,06MPa), работа без масло, експлоатационен живот ≥5 милиона цикъла.

   7. Откриване на позиция: Вграден магнитен пръстен, съвместим с магнитни превключватели от серия M9B / A93 / Z73 за наблюдение на позицията на буталото.

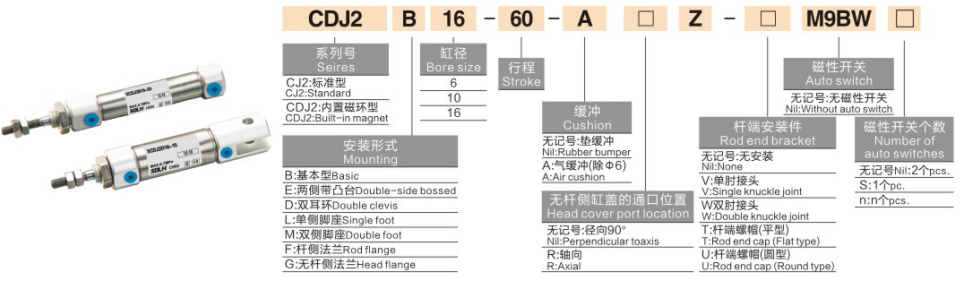

Пълно правило за кодиране на модела

   1. Пример за модел: CDJ2B16-50Z-B

   2. Референтни примери за стандартна поръчка

     -- CDJ2B10-30-B: отвор 10, ход 30, двойно действие, гумена възглавница, оборудван с магнит

     -- CDJ2E6-15-B: Диаметър 6, такт 15, еднодействаща пружина за връщане

     -- CDJ2KB16-50-B: отвор 16, ход 50, невъртящ се шестоъгълен бутален прът

Универсални основни технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

   1. Двойно действащ CDJ2B

   2. Еднодействащ CDJ2E (пружинно връщане при 0,5 MPa)

Монтажни форми и производни модели

   1. Аксесоари за монтаж

     -- B Основен тип: Директен монтаж чрез резба на крайната капачка (най-широко използвана)

     -- F Фланец: Монтаж на фланец от страната на пръта/главата

     -- L Скоба за крака: Фиксиране на един крак

     -- D Двойна скоба: Задна двойна скоба (φ10/16)

     -- Монтаж на E Boss: Мултиориентирани монтажни издатини на крайните капачки

   2. Основни производни серии

     -- CDJ2B: Стандартно двойно действие

     -- CDJ2E: Еднодействащо, пружинно прибиране (автоматично прибиране след въздушно изрязване)

     -- CDJ2ET: Еднодействащо, пружинно удължаване (автоматично удължаване след въздушно изрязване)

     -- CDJ2KB: Невъртящ се шестоъгълен бутален прът

     -- CDJ2RB: Тънка версия с директен монтаж без монтажни издатини

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга/натоварване, резервирайте ≥50% граница на безопасност; изберете по-малък отвор за по-висока циклична скорост.

   2. Потвърждение на хода: Добавяне на допълнително поле от 10~20 мм при ефективно движение; Максимален ход: двойно действащ 200 мм, единичен 100 мм.

   3. Съвпадение на конфигурацията

     -- Тип действие: Двойно действие → B; еднодействаща пружина прибиране → E; позициониране против усукване → KB

     -- Възглавница: Високоскоростна работа изберете Z въздушна възглавница

     -- Обратна връзка за позицията: Изберете оборудван с магнит модел, съвпадайте с магнитни превключватели M9B/A93

Резюме с едно изречение

     Мини цилиндър SOLH CDJ2 от неръждаема стомана тип писалка е взаимозаменяем с SMC CJ2, предлага се във варианти с двойно действащ, еднодействащ и невъртящ се шестоъгълен прът, гумена/въздушна възглавница по избор, устойчив на корозия дизайн без масло, идеален компактен високочестотен миниатюрен линеен задвижващ механизъм за електроника, медицинско и хранително автоматизирано оборудване.
