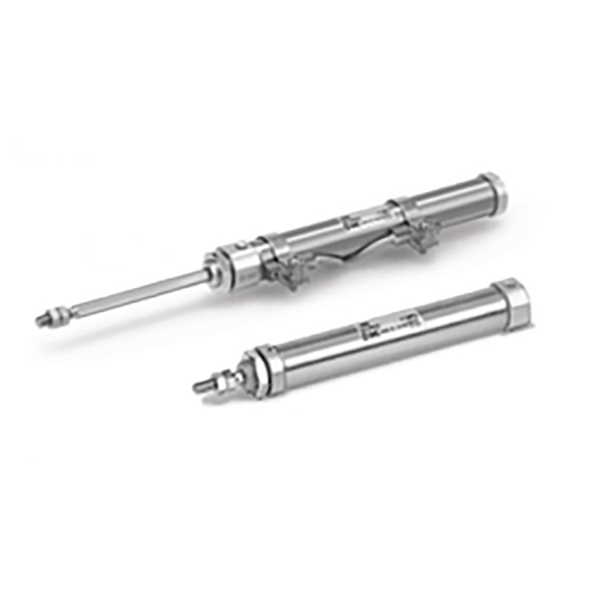

Серия CJ2K Мини цилиндър от неръждаема стомана｜Тип невъртящ се прът

Марка: SOLH от Richge Technology

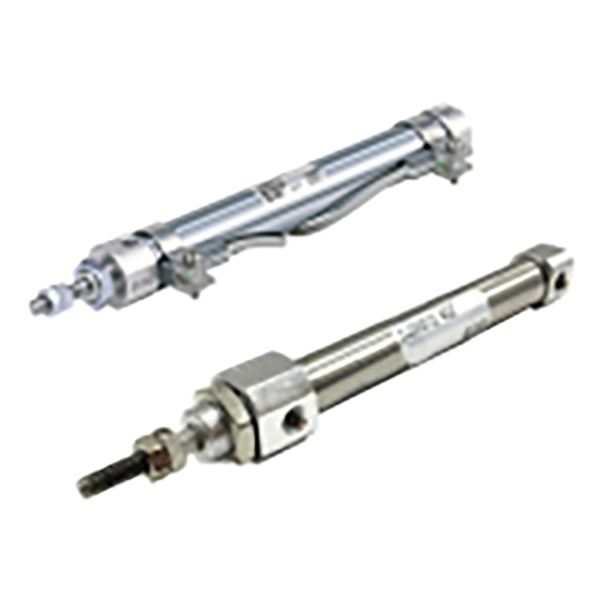

Общ преглед на продукта

     Серията SOLH CJ2K е мини цилиндър от неръждаема стомана с невъртящ се прът, получен от фамилията мини цилиндри CJ2. Основна характеристика: Шестоъгълен бутален прът против въртене, интегриран с вътрешна водеща структура, за да се предотврати въртенето на буталния прът по време на удължаване и прибиране. Идеален за прецизни станции, където крайното приспособление трябва да поддържа фиксирана ъглова позиция. Приемане на варел от неръждаема стомана 304, компактен и лек. Поддържа три режима на работа: двойно действащ, еднодействаща пружина за връщане, еднодействаща пружина за удължаване. Размери на отвора: Φ10, Φ16. Напълно взаимозаменяеми по размери с внесен оригинален CJ2K. Допълнителен вграден магнитен пръстен, съвместим с магнитни превключватели M9BW. Широко приложен в малки приложения за автоматизация, 3C оборудване, прецизни инструменти и приложения за натискане на шаблони.

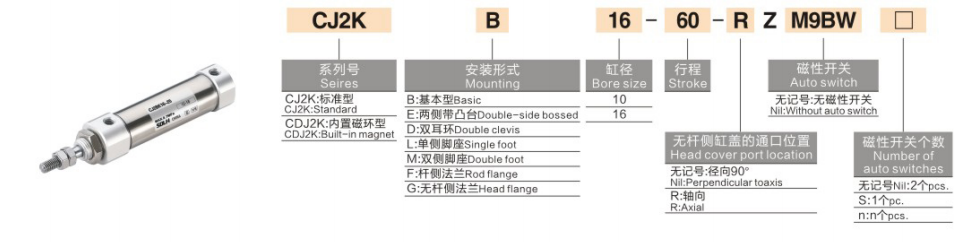

Пълно обяснение на кодирането на модела

   1. Пример за модел: CJ2KB10-30SZ-M9BW-B

   2. Пример за поръчка

    CJ2KB10-30SZ-M9BW

     -- Невъртящ се мини цилиндър, основен монтаж, отвор 10, ход 30, възвратна пружина с едно действие, вграден магнитен пръстен, оборудван с магнитен превключвател M9BW.

Основна структура и предимства на производителността

   1. Шестоъгълен бутален прът механично против въртене (Core Advantage)

     -- Бутален прът с шестоъгълно напречно сечение, съчетан с предна водеща втулка за ограничаване на въртенето по периферията.

     -- Анти-ротационна точност: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°.

     --  ✅ Решаване на проблеми с отклонението, причинени от свободно усукване на обикновен кръгъл бутален прът по време на възвратно-постъпателно движение.

   2. Цев от неръждаема стомана 304, компактен тънък контур

     -- Устойчивост на ръжда и влагоустойчивост; цилиндричната структура спестява място за монтаж в компактни шкафове за оборудване.

   3. Налични са множество режими на работа

     -- Двойно действие: подаване на въздух от двете страни, стабилна тяга, предпочитана за непрекъснато масово производство

     -- S пружинно връщане: Удължаване при захранване, автоматично прибиране след загуба на захранване

     -- T Удължаване на пружината: Прибиране при захранване, автоматично удължаване след загуба на захранване, за да отговори на изискванията за безопасно нулиране

   4. Разнообразни опции за монтаж

     -- Основен тип, монтаж на крака L, фланец F, двойна скоба D. Поддържа вертикален, хоризонтален и обърнат монтаж.

   5. Работа без масло

     -- Предварително покрита дълготрайна грес отвътре, съвместима със сух сгъстен въздух без масло за стабилна дългосрочна работа.

   6. Допълнително магнитно откриване на позицията

     -- Версия Z, оборудвана с вграден магнит, работи с превключвател M9BW за изпращане на сигнал за удължаване/прибиране на място към PLC за автоматично блокиращо управление.

   7. Стандартна гумена възглавница

     -- Вградени гумени възглавнички в двата края за абсорбиране на удара на буталото и намаляване на работния шум.

Стандартни технически спецификации

   1. Теоретична изходна тяга при 0,5 MPa (N)

Сравнение на избора: CJ2K невъртящ се срещу стандартен CJ2 кръгъл прът

    1. ✅ Предпочитайте CJ2K при тези работни условия

     -- Плоски приспособления, вилки за превключване или позициониращи щифтове, монтирани на края на пръта, отклонението на товара е забранено;

     -- Малки инструменти за индексиране, натискащи детайлите вътре във водещите жлебове;

     -- Линейно подаване на камера и приспособления за проверка, които изискват постоянен ъгъл;

     -- Плоски скоби, свързани към буталния прът, усукването ще причини задръстване на материала или неуспешно позициониране.

   2. ❌ Стандартни приемливи сценарии за CJ2

     -- Лесно изхвърляне, бутане на кръгли детайли, без ъглово ограничение на товара, приоритет на разходите.

Ръководство за избор в 3 стъпки

   1. Потвърдете изискването за защита срещу усукване

     -- Плоско/квадратно приспособление с позициониращ жлеб → Трябва да изберете невъртяща се версия CJ2K.

   2. Изберете режим на работа

     -- Непрекъснато възвратно-постъпателно движение и максимална тяга → Двойно действащ (без S/T суфикс)

     -- Удължаване с въздух, автоматично прибиране след изключване → S пружинно връщане

     -- Прибиране с въздух, автоматично изваждане след изключване → T пружина се удължава

   3. Конфигурирайте сензора и монтажа

     -- Изисква се обратна връзка за позицията на PLC: Добавете суфикс Z (вграден магнит) + M9BW магнитен превключвател

     -- Избор на монтаж: Фланец F за челен монтаж; Краче L за страничен монтаж на рамката; Двойна скоба D за шарнирно люлеене

Типични сценарии за приложение

     -- 3C автоматизация: натискане на плосък шаблон на PCB, позициониране на конектора в слотовете

     -- Оборудване за оптична инспекция: Камера с линейно подаване с фиксиран ъгъл на откриване

     -- Малки инструменти и приспособления: Плоско изхвърляне на детайла, подаване на материал в направляващи слотове

     -- Машини за опаковане: позициониране на плоска картонена кутия, бутане на малки етикети

     -- Лабораторна автоматизация и влажни работилници (цилиндър от неръждаема стомана против ръжда)

Стандартна справка за пневматична верига

   1. Двойно действаща Push верига

     -- Лубрикатор на регулатора на въздушния филтър AFC → 4V210-06 5/2 електромагнитен клапан → PU4 тръби → CJ2KB16-60Z-M9BW

   2. Верига за нулиране на пружината с едно действие

     -- AR регулатор на налягане → 3V210 3/2 електромагнитен клапан → CJ2KB10-30SZ

Предпазни мерки при употреба

     -- Избягвайте прекомерното радиално странично натоварване върху буталния прът. Страничната сила ускорява износването на направляващата втулка и намалява прецизността срещу въртене.

     -- Инсталирайте крайното натоварване коаксиално, за да минимизирате усукващия момент.

     -- Инсталирайте AF въздушен филтър нагоре по веригата, за да предотвратите задръстване от прах в направляващия модул.

     -- Избягвайте дългосрочна високоскоростна работа при пълно налягане от 0,7MPa; използвайте пълноценно гумената възглавница.

     -- Версия с флуорно гумено уплътнение, която може да се персонализира за силни киселинни и алкални корозивни среди.

Резюме с едно изречение
