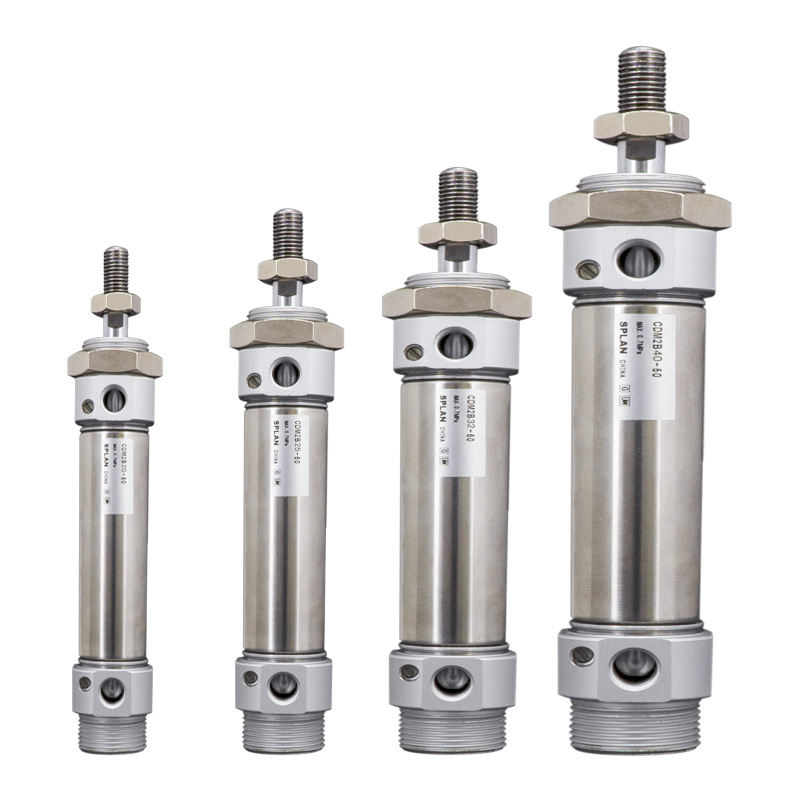

Серия CM2 / CDM2 мини цилиндър от неръждаема стомана (двойно/еднодействащ)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     SOLH CM2 / CDM2 са стандартни JIS B 8356 кръгли цилиндри от неръждаема стомана, размер на отвора φ20/25/32/40 mm. Производителност, позиционирана между микро мини цилиндри и стандартни цилиндри. Основни предимства: устойчивост на корозия, дълъг експлоатационен живот, разнообразни опции за монтаж, компактна средна мощност на тягата. Широко приложен за хранителни, фармацевтични, електроника, опаковъчни и чисти автоматизирани станции със средно натоварване.

Основна структура и характеристики на дизайна

   1. Стандарт: Съответства на JIS B 8356, кръгло тяло с универсални монтажни размери.

   2. Материал: варел от неръждаема стомана 304, бутален прът и крайни капачки, устойчиви на ръжда, устойчиви на влажна, слаба киселина, слаба основа и чиста среда.

   3. Структура: Крайни капачки, заключени с резби, прави кръгли контури, висока механична якост и лесна поддръжка.

   4. Операционни варианти

     -- CM2B с двойно действие: Захранване с въздух от двата края, най-популярният стандартен модел

     -- CM2S / CM2T Единично действие: S=възвратна пружина; T=Разтягане на пружината, автоматично нулиране след спиране на въздуха

     -- CM2W двоен прът: прътът е удължен от двете страни, синхронно движение, удвоен ефективен ход

     -- CM2K невъртящ се прът: шестоъгълен бутален прът, против усукване за прецизно позициониране

   5. Възглавница: Стандартна гумена възглавница; въздушна възглавница (суфикс A) по избор за намаляване на шума от удар при висока скорост.

   6. Уплътнение: двупосочно уплътнение с ниско триене с жлеб за резервоар за масло. Ниско начално налягане, работа без масло, експлоатационен живот ≥8 милиона цикъла.

   7. Откриване на позиция: CDM2 версия, оборудвана с вграден магнитен пръстен, съвместим с M9B/A93/Z73 магнитни превключватели за обратна връзка за позицията на буталото.

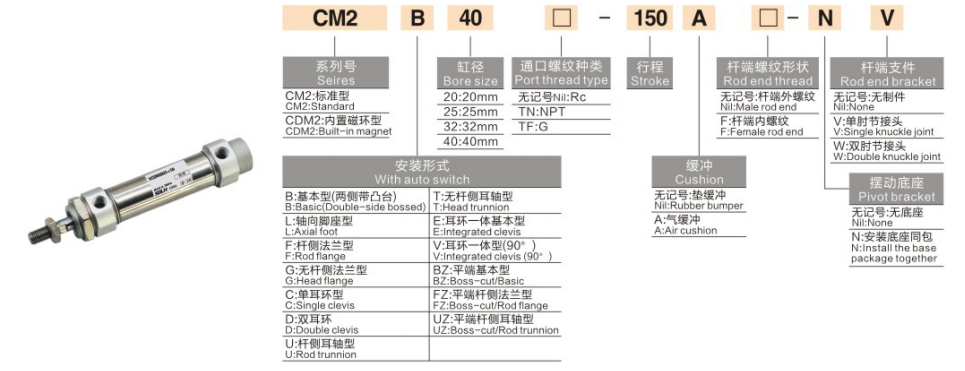

Пълно правило за кодиране на модела

   1. Пример за модел: CDM2B20-100A-B

   2. Референтни примери за стандартна поръчка

     -- CDM2B25-50-B: отвор 25, ход 50, двойно действие, вграден магнит, гумена възглавница

     -- CDM2S32-75-B：Bore32, stroke75, еднодействаща пружина за връщане

     -- CDM2K40-100-B: диаметър 40, ход 100, невъртящ се шестоъгълен бутален прът

Универсални основни технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

   1. Двойно действащ CM2B

   2. Еднодействащ CM2S (пружинно връщане при 0,5 MPa)

Монтажни форми и производни модели

   1. Опции за монтаж

     -- B Основен тип: Директен монтаж чрез резба на крайната капачка (най-често срещана)

     -- L Стойка за крака: Фиксиране на аксиална скоба за крака

     -- F/G фланец: фланец от страната на пръта/фланец от страната на главата

     -- C/D скоба: Единична скоба / двойна скоба

     -- E цапфа: цапфа от страната на главата за въртеливо движение

   3. Основни производни серии

     -- CDM2B: Стандартно двойно действие с вграден магнит

     -- CDM2S/T: Еднодействаща пружина за връщане/удължаване на пружината

     -- CDM2W: Двоен прът с двойно действие

     -- CDM2K: Невъртящ се шестоъгълен бутален прът

     -- CDM2R: Тънка версия за директен монтаж за ограничено аксиално пространство

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга и хоризонтално натоварване, резервирайте ≥50% граница на безопасност; изберете CM2 за предпочитане за приложения със средно натоварване.

   2. Потвърждение на хода: Добавяне на 10~20 mm допълнително поле за движение; Максимален ход: двойно действащ ≤300 mm, единично действащ ≤100 mm.

   3. Съвпадение на конфигурацията

     -- Работа: Двойно действие → B; еднодействаща възвратна пружина → S; изискване против усукване → K

     -- Възглавница: Добавете суфикс A (въздушна възглавница) за високоскоростно възвратно-постъпателно движение

     -- Обратна връзка за позиция: Изберете модел, оборудван с магнит CDM2, съответстващ на магнитни превключватели M9B/A93

Резюме с едно изречение

     SOLH CM2/CDM2 JIS стандартен кръгъл пневматичен цилиндър от неръждаема стомана е напълно взаимозаменяем с вносната серия CM2, предлага се във варианти с двойно действие, единично действие, двоен прът и невъртящ се прът, множество опции за монтаж, идеален линеен задвижващ механизъм със средна тяга за хранително, медицинско, електроника и чисто автоматизирано оборудване за опаковане.
