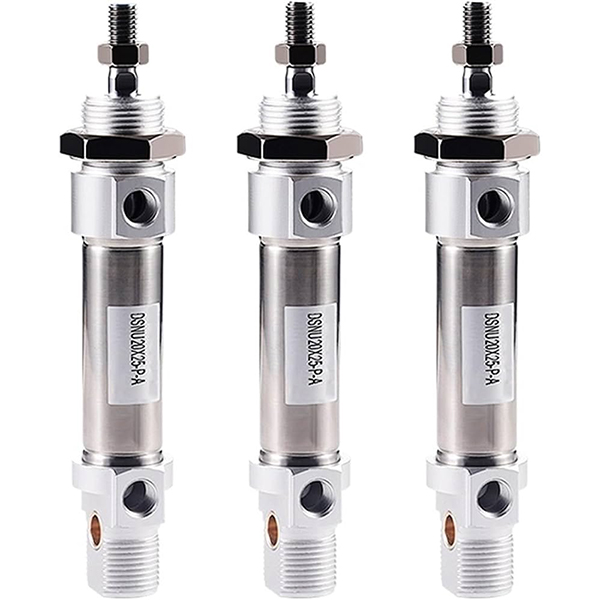

Мини цилиндър от неръждаема стомана от серия DSNU | ISO 6432 Стандартен устойчив на корозия пневматичен цилиндър

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

     Серията SOLH DSNU е високоефективен мини пневматичен цилиндър от неръждаема стомана, напълно съвместим с международните стандарти ISO 6432 и CETOP RP52P. Той покрива диапазон на отвора от φ8 до φ63 mm, включващ пълна тръба на цилиндър и бутален прът от неръждаема стомана SUS304, самонастройващо се пневматично омекотяване, превъзходна устойчивост на корозия и ултра дълъг експлоатационен живот. Съвместим със сериите FESTO DSNU, SMC CM2 и Airtac MG, той се използва широко в хранителни, фармацевтични, електронни, опаковъчни, текстилни и специални автоматизирани сценарии с влажни, слабо киселинни и слабоалкални работни условия.

  1.1 Глобален стандарт и пълна взаимозаменяемост

     Произведени в строго съответствие с универсалните индустриални стандарти ISO 6432 и CETOP RP52P, всички монтажни размери и спецификации на интерфейса са глобално унифицирани. Той постига пълна взаимозаменяемост с масовите миницилиндри на международната марка, поддържайки подмяна без модификация и партидно надграждане на стандартно автоматизирано оборудване.

  1.2 Изцяло устойчива на корозия структура от неръждаема стомана

     Използва първокласна тръба на цилиндър от неръждаема стомана SUS304 и бутален прът, съчетани с крайни капаци от кована алуминиева сплав. Интегрираната структура на материала осигурява отлична устойчивост на ръжда, антикорозия и висока якост, като перфектно се адаптира към тежки среди като висока влажност, прах, слаба киселина и слаба основа, далеч надхвърляйки обикновените алуминиеви мини цилиндри по издръжливост.

  1.3 Ролкова гофрирана твърда структура

     Възприемане на професионална ролкова кримпваща уплътнителна технология за свързване на крайния капак със стегната и здрава цялостна структура, изключителна устойчивост на вибрации и стабилна работа. Опростената кръгла права форма се характеризира с проста структура и удобно ежедневно разглобяване и поддръжка, намалявайки по-късните експлоатационни разходи.

  1.4 Диверсифицирано движение и компактни опции за къс тип

     • ДСНУ с двойно действие: Възвратно-постъпателно движение на всмуквания въздух с два края, най-универсалният стандартен тип за конвенционална линейна автоматизация.

     • ДСНУ-…-P Еднодействащ (Push Out): Пружинна избутваща структура, автоматично удължаване след прекъсване на захранването за сценарии за безопасно нулиране.

     • ДСНУ-…-R Единично действие (издърпване назад): Структура с пружинно връщане, автоматично прибиране след прекъсване на захранването за защитни механизми за позициониране.

     • ДСНУ-…-PPV Саморегулираща се възглавница: Интелигентен самонастройващ се пневматичен буфер с два края, не е необходимо ръчно регулиране, подходящ за високоскоростна работа в пълен диапазон на налягане.

     • ДСНУ-S кратък тип: 35 mm по-къс по обща дължина и 40% по-тесен по ширина от стандартния тип, персонализиран за сценарии за инсталация в ултра тясно пространство.

  1.5 Подобрена възглавница и уплътнителна система с ниско триене

     Стандартно оборудван с еластична буферна подложка (P) за основно намаляване на шума и удара; опционална иновативна PPV саморегулираща се въздушна възглавница, адаптираща се към 0,1~1,0MPa пълен диапазон на налягане с автоматично адаптивно буфериране за често движение с висока скорост. Оборудван с двупосочно композитно уплътнение с ниско триене и вграден жлеб за съхранение на масло, цилиндърът се отличава с ултраниско стартово налягане, стабилна работа без масло и експлоатационен живот от над 8 милиона цикъла.

  1.6 Конфигурация за прецизна магнитна индукция

     Допълнителен вграден магнитен пръстен (A код) е съвместим с магнитни превключватели от сериите FESTO SMT и SMC M9B, реализирайки точно откриване на позицията на буталото в реално време и контрол на връзката на PLC сигнала, поддържайки позициониране на автоматизиран цикъл и интелигентен мониторинг.

2. Пълни правила за именуване на модели и примери за поръчки

 1. Типична структура на модела: DSNU25-100-PPV-A-MQ

  2. Примери за стандартни поръчки

     • Двойно действащ PPV възглавница с магнитен модел: DSNU32-75-PPV-A-MQ (32 mm отвор, 75 mm ход, страничен монтаж на фланец, оборудван с магнит)

     • Къс модел с двойно действаща еластична възглавница: DSNU-S20-50-P-A (20 мм отвор, 50 мм ход, ултракомпактно късо тяло, оборудван с магнит)

     • Модел с еднодействаща пружина: DSNU16-30-R-P-A (16 мм отвор, 30 мм ход, нулиране на пружината, оборудван с магнит)

3. Основни технически параметри (стандартен тип)

4. 0,5 MPa Теоретична референтна таблица за тяга и напрежение (единичен прът)

  4.1 Двойно действащи (DSNU) данни за ефективността

  4.2 Данни за ефективността на еднодействащ (DSNU-R възвратна пружина).

5. Монтажни форми и производни модели

  5.1 Разнообразни универсални методи за монтаж

     • MQ страничен фланец на порта: Стандартен фланцов фиксиран монтаж със страничен вход за въздух, най-универсалният тип за конвенционално автоматизирано оформление

     • Фланец за аксиален порт MA: Дизайн с аксиален вход за въздух, специално адаптиран за ограничено пространство за аксиално инсталиране

     • MH Директен монтаж: Структура за директно фиксиране на крайния капак, ултратънко тяло за монтаж в тесни пространства

     • KP затягащ възел: Вградена функция за заключване за произволно фиксиране на позицията на хода и позициониране против изместване

     • FA/FB преден/заден фланец: Преден и заден плосък фланец за фиксиране, напълно съвместим с ISO стандартни монтажни принадлежности

  5.2 Серия от основни производни

     • Стандарт ДСНУ: Универсален тип с двойно действие с еластичен или въздушен буфер за обща автоматизация

     • ДСНУ-S кратък тип: Компактно скъсено тяло, ексклузивно за сценарии за инсталиране в ултра тясно пространство

     • ДСНУ-…-P/R Еднодействащ: Модели с еднодействащо изтласкване/възвръщане на пружина за работни условия на безопасно нулиране

     • ДСНУ-…-PPV Саморегулираща се възглавница: Интелигентно адаптивно буфериране, предпочитано за високоскоростна честа циклична работа

6. Сравнение на избора на DSNU срещу CM2 срещу MG

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на отвор: Изберете подходящия размер на отвора според действителното тегло на товара, запазете повече от 50% граница на безопасност. Дайте приоритет на серията DSNU за високоскоростна работа, устойчивост на корозия и съответствие с международните стандарти.

     2. Избор на ход: Действителен работен ход плюс 10~20 mm запас на безопасност; следвайте стандартните граници на хода: двойно действие ≤500 mm, единично действие ≤150 mm.

     3. Функционална конфигурация: Изберете PPV саморегулираща се въздушна възглавница за високоскоростна работа (>500mm/s); изберете къс тип DSNU-S за тясно пространство за монтаж; мач Магнитен пръстен + SMT/M9B превключватели за автоматично откриване на позиция.

Резюме с едно изречение

     Мини цилиндърът от неръждаема стомана SOLH DSNU ISO 6432 разполага с напълно устойчива на корозия структура от неръждаема стомана, самонастройващо се интелигентно буфериране, безмаслена работа с дълъг живот и разнообразни опции за монтаж, служейки като универсално решение за мини цилиндър с висок стандарт за хранително, фармацевтично, електронно оборудване и оборудване за автоматизация в тежки условия.
