Къс мини цилиндър от неръждаема стомана от серия CM3 | Ултракомпактен пневматичен цилиндър от ново поколение

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

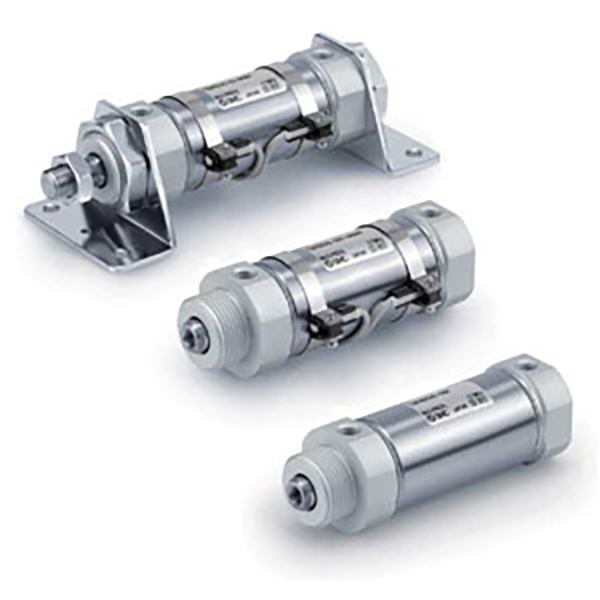

     Серията SOLH CM3/CDM3 е къс тип мини цилиндър от неръждаема стомана от ново поколение, оптимизиран като подобрен заместител на традиционната серия CM2. Той покрива размери на отвора от φ20 до φ40, включващ максимално намаляване на общата дължина от 29 mm и 21% по-леко тегло в сравнение с CM2. С ултракомпактен корпус, изцяло конструкция от неръждаема стомана 304, работа без масло и 4-посочен тръбопроводен дизайн, той перфектно се адаптира към ограничено пространство, влажна среда, слаба киселина и основи и чисти работни условия. Широко използван в хранително-вкусовата, медицинската, електронната и опаковъчната промишленост за прецизни задачи за линейно движение със средно натоварване.

  1.1 Стандартна и премиум материална конструкция

     Напълно съвместим с JIS B 8356 взаимозаменяеми стандарти. Цялата тръба на цилиндъра, буталния прът и крайните капаци използват висококачествена неръждаема стомана 304, осигуряваща отлична устойчивост на ръжда и корозия. Работи стабилно във влажна среда, условия на работа със слаба киселина/слаба основа и чисти производствени цехове със силна адаптивност към околната среда.

  1.2 Интегрирана ултракомпактна структура

     Приемайки заключването на резбата на крайния капак и интегрираната структура на цилиндричната тръба, общият размер е значително сведен до минимум. Иновативният 4-пътен дизайн на тръбопровода (интервал от 90°) осигурява ултра-висока свобода на монтаж, решавайки дилемата за инсталиране на тясното пространство на оборудването и реализирайки гъвкаво оформление на автоматизирани станции.

  1.3 Разнообразни типове движение за пълно покритие на сценария

     • Двойно действащ (CM3B) : Възвратно-постъпателно движение на всмуквания въздух с два края, най-универсалният тип за стандартно автоматизирано линейно задвижване.

     • Единично действие (CM3S/T) : S = връщане на пружината, T = удължаване на пружината; автоматично нулиране след изключване на захранването за сценарии с приоритет на безопасността.

     • Двоен прът (CM3W) : Изход на пръта с два края, синхронно стабилно движение и удвоен ефективен ход за специални механизми за свързване.

     • Невъртящ се прът (CM3K) : Шестоъгълен бутален прът против усукване, нулево въртене по време на работа за изисквания за високо прецизно позициониране.

  1.4 Висококачествено уплътнение и дълъг експлоатационен живот

     Снабден с двупосочен уплътнителен пръстен с ниско триене и вграден жлеб за съхранение на масло, цилиндърът се отличава със свръхниско стартово налягане и стабилна работа. Стандартният дизайн на смазване без масло отговаря на стандартите за чиста индустрия. Оптимизираната устойчива на износване структура осигурява експлоатационен живот от повече от 8 милиона цикъла, което значително намалява честотата на поддръжка на оборудването.

  1.5 Гъвкава буферна и индукционна конфигурация

     Стандартен гумен буфер за основно абсорбиране на удари и намаляване на шума; допълнителен въздушен буфер от тип A за високоскоростна честа работа за елиминиране на краен удар. Моделът CDM3 се предлага с вграден магнитен пръстен, съвместим с магнитни превключватели от серия M9B/A93/Z73 за обратна връзка на сигнала за позиция в реално време и PLC автоматично управление на връзката; CM3 немагнитна версия за просто циклично движение.

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типична структура на модела: CDM3B25-100Z

 2. Примери за стандартни поръчки

     • Магнитен модел с двойно действие: CDM3B32-50Z (диаметър φ32, ход 50 мм, вграден магнитен пръстен, двойно действие)

     • Модел с еднодействаща пружина: CDM3S20-25Z (φ20 отвор, 25 mm ход, нулиране на пружината)

     • Невъртящ се прецизен модел: CDM3K40-100Z (диаметър φ40, ход 100 mm, шестоъгълен прът против усукване)

3. Основни технически параметри (стандартен тип)

4. 0,5MPa Теоретични данни за тяга и напрежение

 4.1 Двойнодействаща (CM3B) маса за натиск и напрежение

  4.2 Таблица на производителността на еднодействащи (CM3S пружинно връщане).

5. Типове монтаж и производни модели

  5.1 Разнообразни методи за монтаж

     • B Основен тип: Директен монтаж чрез резба на крайния капак, най-универсалният и рентабилен метод за монтаж.

     • L Стойка за крака: Фиксиран чрез аксиална скоба за крак за стабилен хоризонтален монтаж.

     • F/G фланец: Монтаж на страничен фланец от страната на пръта / без прът за вертикално фиксирано позициониране.

     • C/D Clevis Mount: Връзка с единична скоба / двойна скоба за сценарии на люлеене и свързване.

     • E Монтаж на стойка: Структура на страничната опора без пръти за гъвкаво люлеене.

  5.2 Серия от основни производни

     • CDM3B: Магнитен тип с двойно действие (стандартен масов модел)

     • CDM3S/T: Магнитен тип с едно действие (пружинно връщане / пружинно удължаване)

     • CDM3W: Магнитен двоен прът с двойно действие

     • CDM3K: Магнитен невъртящ се тип шестоъгълен прът

     • CDM3R: Директен ултратънък тип монтаж за екстремни станции с ограничено пространство

6. Сравнение на избора на CM3 срещу CM2

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на отвор: Потвърдете размера на отвора според действителното тегло на товара, резервирайте не по-малко от 50% граница на безопасност. Дайте приоритет на серията CM3 за средна тяга, чисти и устойчиви на корозия работни условия.

     2. Избор на ход: Действителен работен ход плюс 10~20 mm граница на безопасност. Следвайте стандартните правила за ход: двойно действие ≤300 mm, единично действие ≤100 mm.

     3. Функционална конфигурация: Изберете B за конвенционално възвратно-постъпателно движение с двойно действие; S за сценарии за безопасност при нулиране на пружина с едно действие; K за изисквания за високо прецизно позициониране срещу усукване.

Резюме с едно изречение

     Късият мини цилиндър от неръждаема стомана SOLH CM3 от ново поколение се отличава с ултракомпактно леко тяло, пълна устойчивост на корозия от неръждаема стомана 304, безмаслена работа с дълъг живот и разнообразни методи за монтаж, осигуряващи висока стабилност и спестяващи място решения за линейно движение със средна тяга за хранително, медицинско, електронно и чисто автоматизирано оборудване за опаковки.
