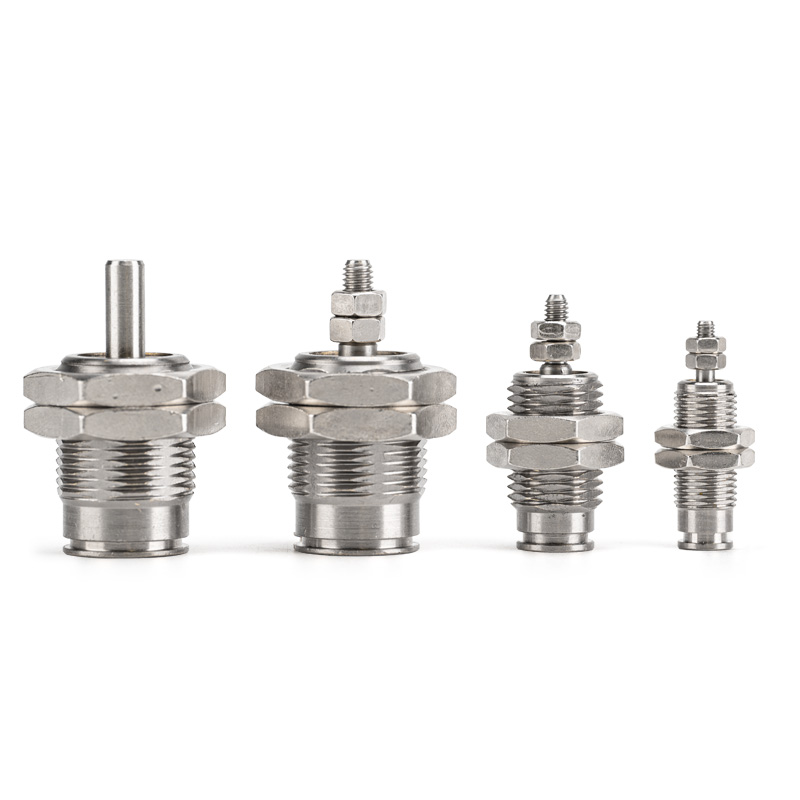

Серия CJP Еднодействащ щифтов цилиндър (микроцилиндър с къс ход)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH CJP е цилиндър с щифт с еднодействаща пружина. Основни характеристики: ултра-къс корпус, минимален монтажен отпечатък, еднопосочна тяга и автоматично нулиране на пружината при спиране на въздуха. Подходящ за еднопосочно прецизно бутване и издърпване при ограничено пространство, лек товар и високочестотни станции с къс ход. Това е класически модел за миниатюрни приложения за шофиране в една посока.

Основна структура и характеристики на дизайна

     -- Режим на задвижване: Единично действие (възвратна пружина). Удължаване при подаване на въздух; автоматично се прибира чрез пружина без въздушно налягане за безопасна работа.

     -- Размери на отвора: Ø4 / 6 / 10 / 16 mm, покриват диапазона на микро до лек полезен товар (0,1 ~ 3 kg).

     -- Структура: Тяло от твърд анодизиран месинг, бутален прът от неръждаема стомана, без вградена възглавница. Изключително късо очертание, налично за монтаж на панел или скрито вграждане вътре в оборудването.

     -- Типове монтиране: Две основни конфигурации — монтиране на панел (B) и вграден монтаж (S).

     -- Материал и уплътнение: Корпус от месинг + уплътнения от NBR, работа без масло, съвместима с чиста и леко мазна среда. Механичен експлоатационен живот ≥3 милиона цикъла.

     -- Опция за сензор: CDJP вариант с вграден магнитен пръстен, поддържа един магнитен превключвател за разширено откриване на позиция.

Пълно правило за кодиране на модела

   1. Пример за модел: CJPB6-10

   2. Референтни примери за стандартна поръчка

     -- CJPB4-5: отвор 4, ход 5, монтиране на панел, без магнитен пръстен

     -- CDJPS10-15: отвор 10, ход 15, вграден монтаж, вграден магнит

     -- CJPB6-10H4: отвор 6, ход 10, монтиране на панел, OD4 пуш-ин връзка

Технически спецификации на универсалното ядро ​​(0,5 MPa, еднодействаща възвратна пружина)

Основни конкурентни предимства

   1. Свръхкомпактният контур спестява място за инсталиране

     -- Изключително късото тяло поддържа изравнено вграждане в машини или монтиране на панел, намалявайки заетото пространство с до 50% в сравнение със стандартните цилиндри, идеално за изключително затворени станции.

   2. Еднопосочна тяга с нулиране при изключване

     -- Прибиране на пружината се активира, след като прекъсне подаването на въздух. Безопасен за захващане, изваждане и позициониране на стоп еднопосочни движения.

   3. Бърза реакция и стабилна високочестотна работа

     -- Уплътнение без възглавници с ниско триене позволява последователно циклично ≥250 cpm за повтарящи се задачи с къс ход.

   4. Работа без масло и удължен експлоатационен живот

     -- Подходящ за чисти условия на работилница. Корпусът от месинг и издръжливото уплътнение гарантират ≥3 милиона цикъла без поддръжка.

   5. Гъвкава конфигурация за монтаж

     -- Възможен панелен и вграден монтаж; краят на пръта може да бъде плосък или заоблен, за да съответства на различни механични конструкции.

Опции за монтаж и типични промишлени приложения

   1. Монтажни форми

     -- Монтаж на панел (B): Фланец, фиксиран върху повърхността на оборудването, удобен за външно бутане и издърпване

     -- Вграден монтаж (S): Тяло, вградено в отвора на оборудването, само бутален прът е изложен за максимално спестяване на място вътре в машината

   2. Типични сценарии за приложение

     -- 3C & Electronics: затягане на микро части, изхвърляне на чипове, миниатюрно задвижване на джиг, тестване за издръжливост на бутони

     -- Прецизни инструменти: превключване на мини клапан, позициониране на влакна, фина настройка на инструмента, спиране на къс ход

     -- Обща автоматизация: Високочестотно зареждане/разтоварване, отлепване на етикети, трансфер на микро компоненти, еднопосочно затягане

     -- Медицинско оборудване: Миниатюрно удължение на инструмента, микрофлуидно задвижване, възли за прецизно позициониране

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор въз основа на полезен товар

      -- Ø4 ≤0.3kg；Ø6=0.3~0.7kg；Ø10=0.7~2kg；Ø16=2~3kg. Резерв ≥50% граница на безопасност.

   2.Потвърждение на инсулт

     -- Стандартен ход: 5/10/15 мм. По-късите ходове осигуряват по-стабилно високочестотно представяне.

   3. Съвпадение на конфигурацията

     -- Обратна връзка за позиция: Изберете CDJP с вграден магнит плюс един превключвател M9B за наблюдение на разширена позиция.

     -- Оформление на монтиране: Вграден монтаж (S) за вътрешна инсталация на оборудването; монтаж на панел (B) за повърхностен монтаж.

Резюме с едно изречение

     SOLH CJP пневматичен цилиндър с микро щифт с еднодействащо пружинно връщане предлага ултракъсо компактно тяло с панели и вградени опции за монтаж; Версията CDJP поддържа откриване на магнитен превключвател, идеален икономичен миниатюрен задвижващ механизъм за еднопосочно изхвърляне с къс ход, задачи за затягане и позициониране в ограничено пространство 3C, прецизни инструменти и оборудване за медицинска автоматизация.
