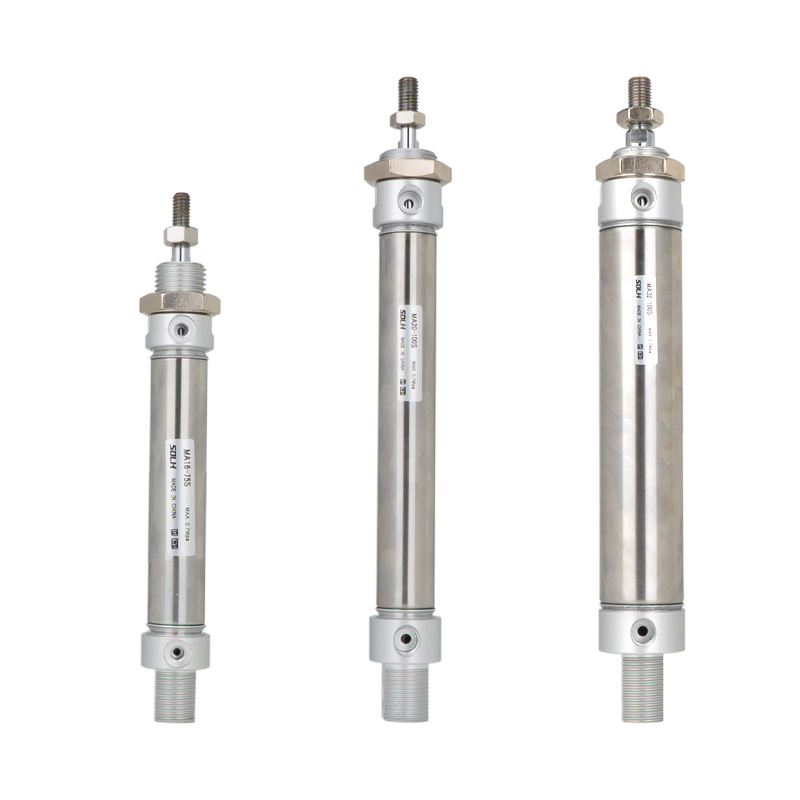

Мини цилиндър от неръждаема стомана серия MA (общ икономичен тип)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Икономичен мини цилиндър от неръждаема стомана от серия SOLH MA, размер на отвора φ16/20/25/32/40/50/63 mm. Взаимозаменяем със серия SMC CM2/CM3. Висока производителност на разходите, зряла структура, универсални монтажни размери и устойчивост на корозия. Широко приложение в леката промишленост, електрониката, опаковките, хранително-вкусовата промишленост и малки автоматизирани съоръжения за леко и средно натоварване, чувствителни към бюджета, чисти или влажни работни условия.

Основна структура и характеристики на дизайна

   1. Стандарт: Вътрешен стандарт на предприятието, силно взаимозаменяем с SMC CM2/CM3.

   2. Материал: варел и бутален прът от неръждаема стомана 304, крайни капачки от алуминиева сплав, устойчиви на ръжда за влажна, слаба киселина, слаба основа и чиста среда.

   3. Структура: Нагънат на руло краен капак и цевна връзка, стабилна структура и конкурентна цена, права цилиндрична форма за лесна поддръжка.

   4. Операционни варианти

     -- MA Double Acting: Захранване с въздух от двата края, най-често срещаният стандартен модел

     -- Удължаване на пружината с едно действие на MSA: Удължаване автоматично при спиране на въздуха

     -- MTA Еднодействаща пружина за връщане: Прибира се автоматично при спиране на въздуха

     -- MAD двоен прът: прътът е удължен от двете страни, синхронно движение, удвоен ефективен ход

     -- MAJ Регулируем ход: Двойно действие с фина настройка на хода за прецизно позициониране

   5. Възглавница: Стандартна гумена подложка против сблъсък; Опционална регулируема въздушна възглавница на MAC за намаляване на удара и шума при високоскоростно движение.

   6. Уплътнение: Специално двупосочно уплътнение с жлеб за съхранение на масло, ниско налягане при стартиране, работа без масло, експлоатационен живот ≥5 милиона цикъла.

   7. Откриване на позиция: Всички модели са с вграден магнитен пръстен (наставка S), съвместим с AirTAC CS1-G или SMC M9B магнитни превключватели за обратна връзка за позицията на буталото.

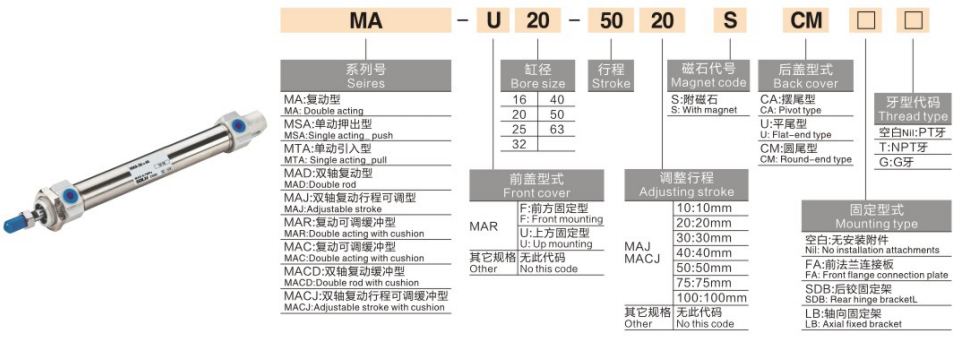

Пълно правило за кодиране на модела

   1. Пример за модел: MA25-100S-CM-FA

Примери за стандартна поръчка

     -- MA32-75S-CM：Bore32, stroke75, двойно действащ, цилиндрична опашка, вграден магнит

     -- MTA20-50S-U: отвор 20, ход 50, еднодействаща пружина за връщане, плоска опашка

     -- MAJ40-100S-CA: отвор 40, ход 100, регулируем ход, опашка с скоба

Универсални технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

   1. Двойно действащ MA

   2. Еднодействащ MTA (пружинно връщане при 0,5 MPa)

Монтажни форми и производни модели

   1. Задна опашка и опции за монтаж

     -- CM Цилиндрична опашка: Стандартен прав монтаж (Най-популярни)

     -- CA Clevis опашка: Задна панта за люлеещ се механизъм

     -- U Плоска опашка: Монтаж в равнина за ограничено аксиално пространство

     -- FA/FB фланец: Фиксиране на предна/задна фланцова плоча

     -- LB Монтаж на крака: Монтаж на странична аксиална скоба

     -- SDB Двойна скоба: Шарнирна връзка за люлеещо се движение

   2. Основни производни версии

     -- MA: Стандартно двойно действие с вграден магнит

     -- MSA/MTA: еднодействаща пружина за удължаване/възвръщане на пружината

     -- MAD: Двоен прът с двойно действие

     -- MAJ: Регулируем ход с двойно действие

     -- MAC: Двойно действащ с регулируема въздушна възглавница

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга и хоризонтално натоварване, резерв ≥50% запас на безопасност; изберете MA за предпочитане за леки и средни натоварвания и чувствителни към разходите проекти.

   2.Потвърждение на хода: Добавяне на допълнителни 10~20mm граница на движение; Максимален ход: двойно действие ≤500 mm, единично действие ≤100 mm.

   3. Съвпадение на конфигурацията

     -- Работа: Двойно действие → MA; еднодействаща възвратна пружина → MTA; прецизна настройка на хода → MAJ

     -- Възглавница: Изберете MAC регулируема въздушна възглавница при скорост на движение >500 mm/s

     -- Обратна връзка за позиция: Всички модели, оборудвани с вграден магнит, съответстват на магнитни превключватели CS1-G / M9B

Резюме с едно изречение

     Икономичният мини цилиндър от неръждаема стомана SOLH MA е взаимозаменяем със серията SMC CM2/CM3, предоставя изобилие от варианти и множество възможности за монтаж, рентабилен линеен задвижващ механизъм за автоматизация на леко и средно натоварване, опаковки, хранителни и електронни производствени линии.
