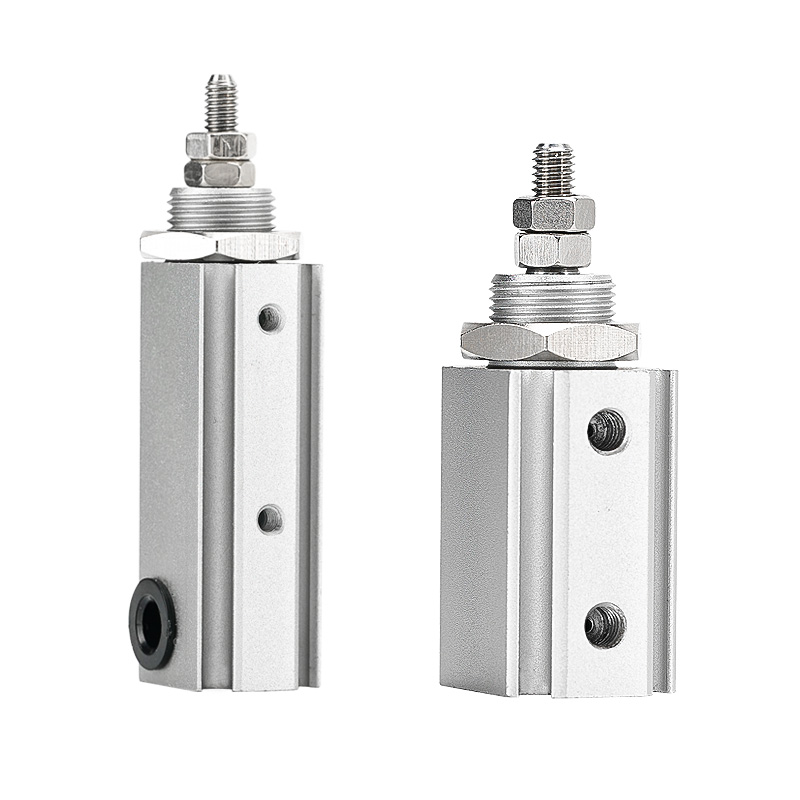

Серия CJP2 Пин цилиндър (двойно действащ)

Двойнодействащ щифтов цилиндър от серия CJP2 (компактен микроцилиндър)

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Серията SOLH CJP2 е компактен двойнодействащ щифтов цилиндър. Основни предимства: ултра-късо тяло, лека конструкция, стабилна двупосочна тяга и надеждна високочестотна работа. Проектиран за двупосочно прецизно движение натискане и издърпване в ограничено пространство, средни микронатоварвания и автоматизирани станции с висок цикъл. Това е основният модел за микро двупосочни приложения за линейно задвижване.

Основна структура и характеристики на дизайна

     -- Режим на задвижване: Двойно действащ (подаване на въздух както за хода на удължаване, така и на прибиране). Диапазон на отвора: Ø4 / 6 / 10 / 16 mm, покриващ микро до малки полезни товари.

     -- Структура: Корпус от екструдиран алуминий (модернизиран от традиционната месингова версия), 55%~65% по-леко тегло. Снабден с гумени възглавници в двата края за намаляване на удара и шума.

     -- Гъвкаво монтиране: налични са 6 конфигурации за монтиране: основен тип, монтиране на панел, монтиране на фланец, монтиране на крака, монтиране на цапфа и монтиране на скоба за монтаж в различни ориентации.

     -- Съвместимост на сензора: Всички спецификации са изградени с магнитен пръстен, поддържат инсталиране на два магнитни превключвателя, включително минимален отвор Ø4 и ход от 5 mm без допълнителни скоби.

     -- Материал и уплътнение: Твърд анодизиран алуминий + NBR уплътнения, работа без масло, подходяща за чиста или леко мазна среда. Механичен експлоатационен живот ≥3 милиона цикъла.

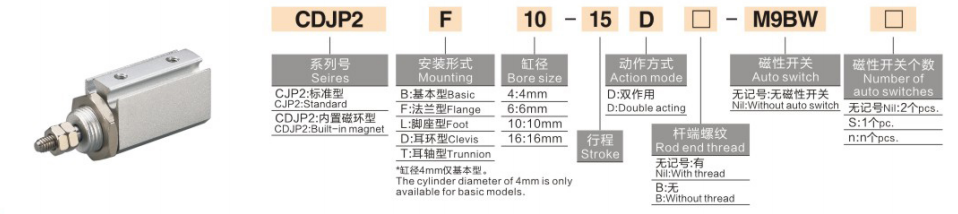

Пълно правило за кодиране на модела

  1. Пример за модел: CDJP2B10-15D-M9B

   2. Референтни примери за стандартна поръчка

     -- CJP2B6-20D: отвор 6, ход 20, двойно действащ основен тип, без магнитен пръстен

     -- CDJP2F4-10D: отвор 4, ход 10, монтиране на панел, вграден магнитен пръстен

     -- CDJP2B16-30D-2M9B：Отвор 16, ход 30, основен тип, оборудван с два превключвателя M9B

Универсални основни технически спецификации (@0,5 MPa, двойно действащ)

Основни конкурентни предимства

   1. Ултракъсо олекотено тяло

     -- Общата дължина е скъсена с 6~9,5 мм в сравнение с наследения модел CJP, теглото е намалено с 55%~65%, идеално за ултра ограничено оформление на инсталацията.

   2. Стабилен двупосочен изход

     -- Двойно действащ дизайн без възвратна пружина. Двупосочната тяга е с 30%~50% по-висока от еквивалентните еднодействащи цилиндри, подходящи за 100g ~ 5kg полезни товари.

   3. Работа с висока честота и нисък шум

     -- Гумена възглавница + уплътнение с ниско триене. Работна скорост 50~500mm/s, стабилна над 200cpm, ударен шум ≤60dB.

   4. Множествен монтаж и стандартен пълен магнитен пръстен

     -- 6 монтажни форми се адаптират към сложното разположение на инструментите. Магнитен пръстен, оборудван за всички размери, дори минимален отвор Ø4 поддържа двойни магнитни превключватели за удобно наблюдение на позицията.

   5. Безмаслен дизайн и дълъг експлоатационен живот

     -- Съвместим с чисти производствени линии. Корпусът от закален алуминий и устойчивите на износване уплътнения осигуряват стабилна работа над ≥3 милиона цикъла.

Опции за монтаж и типични промишлени приложения

    1. Монтажни форми

     -- Основен тип (B): Крайна външна резба, аксиално фиксиране за прав натискане и издърпване

     -- Тип панел (F): Тяло, вградено в панела на оборудването за ултратънко оформление

     -- Тип фланец (L): Фиксиране на фланец отстрани на пръта за приложения с вертикално натоварване

     -- Тип крак (T): Долен монтаж на крака за хоризонтално странично бутане и дърпане

   2. Типични сценарии за приложение

     -- 3C Electronics: захващане на микрокомпоненти, изхвърляне на чип, тест за издръжливост на бутони, задвижване на миниатюрен джиг

     -- Прецизно оборудване: Превключване на микроклапани, позициониране на влакна, фина настройка на инструмента, задействане на миниатюрен плъзгач

     -- Обща автоматизация: Високочестотно зареждане/разтоварване, отлепване на етикети, прехвърляне на детайла с къс ход

     -- Медицински устройства: Телескопично движение на малки инструменти, микрофлуидно задвижване, възли за прецизно позициониране

Сравнение на избора: CJP2 VS CJ1 VS CJP Micro Cylinders

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор въз основа на полезен товар

     -- Ø4 ≤0.5kg；Ø6=0.5~1kg；Ø10=1~3kg；Ø16=3~5kg. Резерв ≥30% граница на безопасност.

  2. Потвърждение на инсулт

     -- Изберете ход според необходимото пътуване; дайте приоритет на по-късите удари за стабилно високочестотно циклиране.

   3. Съвпадение на конфигурацията

     -- Позиционно управление със затворен контур: Оборудвайте два M9B магнитни превключвателя за двупосочна обратна връзка за позицията.

     -- Разположение на инсталацията: Тип панел (F) за вградено оборудване; основен тип (B) за монтаж с аксиална резба.

Резюме с едно изречение

     SOLH CJP2 компактен пневматичен цилиндър с двойно действащ щифт се отличава с ултра-късо леко тяло, двупосочна стабилна тяга, гумена възглавница и 6 варианта на монтаж; Версия CDJP2, вграден магнитен пръстен, съвместим с превключватели от серия M9, идеален микро линеен задвижващ механизъм за двупосочни задачи с къс ход и издърпване в 3C, прецизни инструменти и медицинско оборудване за автоматизация.
