Въздушен цилиндър

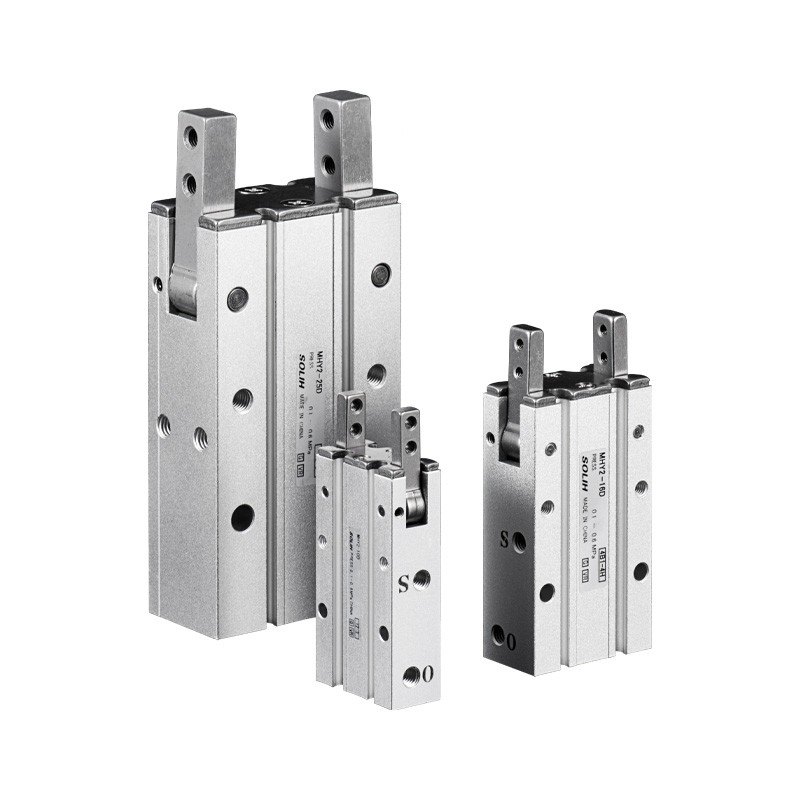

Пневматичният грайфер SOLH MHY2, задвижван от гърбица на 180°, е напълно взаимозаменяем с еквивалентни SMC модели. Той използва гърбична трансмисия вместо зъбен механизъм, постигайки максимален ъгъл на отваряне от 180° с -3° прекалено затворена позиция, за да се предотврати разхлабването на детайла. Размерите на отвора покриват 10/16/20/25 mm, чисто двойно действащи без варианти с еднодействащо NO/NC, а точността на позициониране при повторение достига ±0,02 mm. Оптимизираната конструкция с тесен просвет повишава устойчивостта на прах. Предлагат се четиристранни сензорни жлебове, а монтажът през отвор е по избор. Вградените магнитни пръстени работят с рид ключове от серия M9, за да изпращат отворени/затворени сигнали за обратна връзка към PLC. Благодарение на лостовото предаване ефективната сила на затягане намалява рязко с удължен надвес на челюстта; по време на избора се изисква проверка на въртящия момент и се препоръчва дължина на затягащото рамо в рамките на 35 mm. Идеален за вземане и обръщане на тръбни и неправилни детайли с голям диаметър в миниатюрни крайни изпълнителни устройства на роботи. MHW2 захващащ механизъм за завъртане на зъбни колела се препоръчва, ако се изисква задържане при изключено захранване или по-голям отвор за тежки условия на работа; MHZ2 паралелно захващане е предпочитано за центрирано линейно затягане.

Самозаключващият се пневматичен захват SOLH MHT2 с превключващо съединение е напълно взаимозаменяем с еквивалентни SMC модели. Структурата на мъртвата точка на превключващото звено усилва силата на затягане 3~5 пъти. Механичното самозаключване се захваща, след като е напълно затворено, запазвайки над 80% сила на затягане след загуба на въздух, за да предотврати изпускане на детайла, идеално за боравене с роботи над главата и високобезопасни станции. Размерите на отвора покриват 32/40/50/63 mm, предлагат се в стандартен D тип и актуализиран олекотен DZ вариант. Магнитните превключватели (M9BW) могат да бъдат монтирани от четири страни за гъвкаво разположение на сензора. Оборудван с високоякостни челюсти от легирана стомана и устойчиви на износване връзки, той поддържа дългосрочна непрекъсната работа без масло. Ъгълът на завъртане е ограничен в рамките на 23°~28°, така че хлабината на детайла трябва да се провери по време на избора. Широко използван за автомобилни компоненти, ляти и ковани части, натоварване на тежкотоварни машинни инструменти и предпазни приспособления за пресово оборудване. За разлика от обикновените паралелни грайфери без функция за заключване, MHT2 е предпочитаното решение за тежки товари, изискващи защита срещу изпускане.

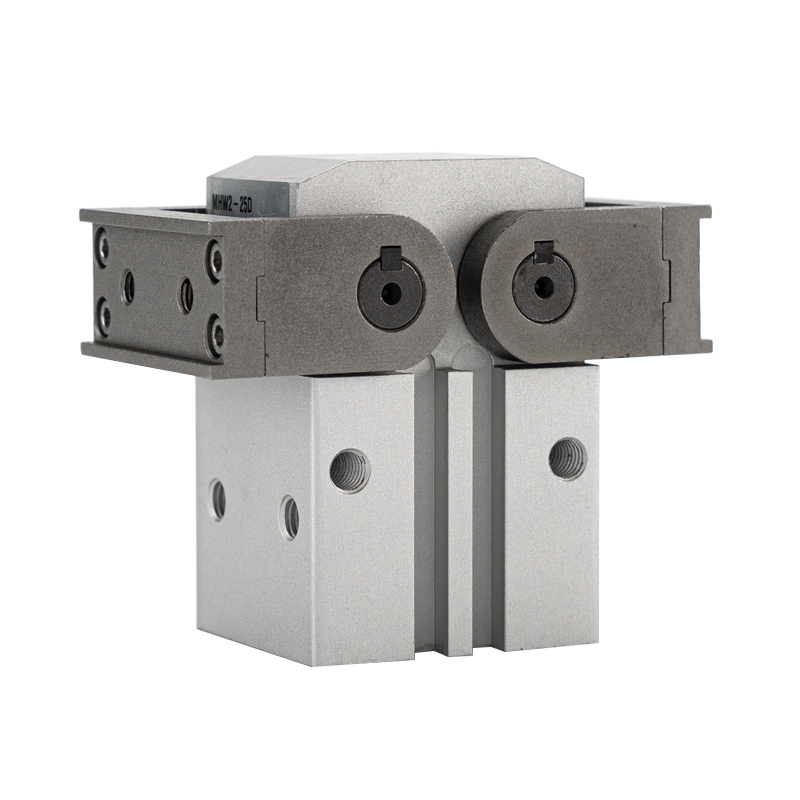

SOLH MHW2 зъбна рейка и пиньон 180° въртящ се пневматичен грайфер е напълно взаимозаменяем с еквивалентни SMC модели. Задвижването със зъбна рейка и зъбно колело позволява симетрично синхронно завъртане на челюстта, всяка челюст се върти до 90° за общо отваряне на 180°, с грешка при синхронизиране ≤0,1°, за да се гарантира балансирано затягане и предотвратяване на приплъзване на детайла. Размерите на отвора варират от 20 до 50 mm в конфигурация с чисто двойно действие. Челюстите стоят перпендикулярно на тялото при пълно отваряне, минимизирайки заетото пространство и улеснявайки механичното избягване и обръщането на детайла. Твърдо анодизиран квадратен алуминиев корпус разполага с четиристранни сензорни жлебове за неограничен монтаж на магнитен превключвател. Оптимизирано прахоустойчиво уплътнение поддържа продължителна работа в прашни работилници. В сравнение с MHY2, задвижван от гърбицата, MHW2 осигурява по-висок капацитет на натоварване и по-добра синхронизация; за разлика от превключвателя MHT2, той няма самозаключване при изключване, но осигурява много по-голям ъгъл на завъртане. Широко използван за обръщане и обработка на детайли със средно натоварване (1~20 кг), кашони, големи пластмасови части и товарене/разтоварване в затворени автоматизирани станции.

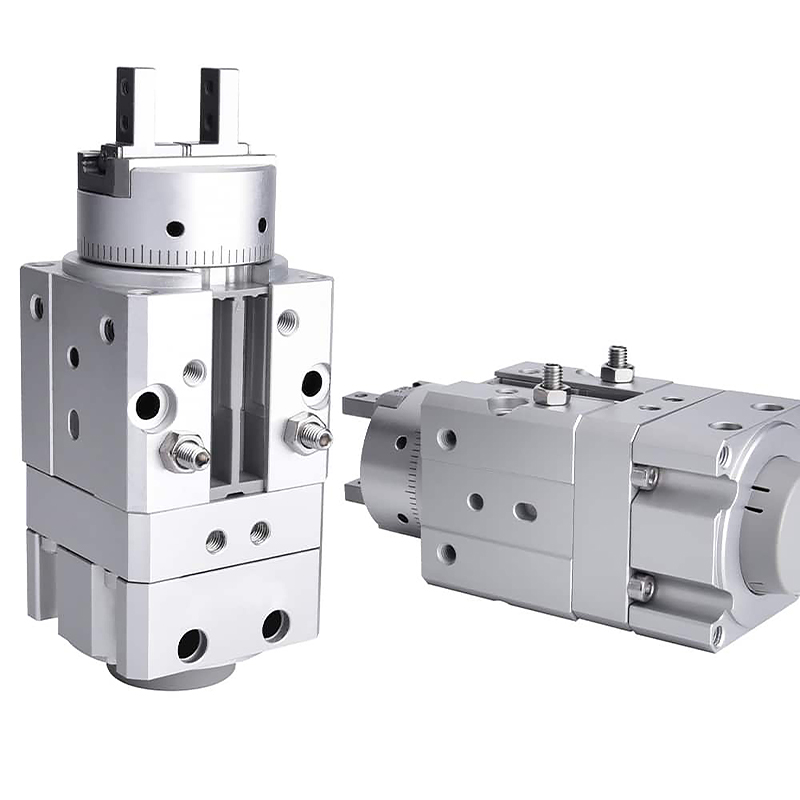

SOLH MRHQ интегриран въртящ се грайфер е напълно взаимозаменяем с еквивалентни SMC модели. Той интегрира лопатков въртящ се модул и паралелен въздушен захващач в един задвижващ механизъм, замествайки разделена комбинация от въртяща се маса плюс отделен пръстов цилиндър. Общата дължина е скъсена с приблизително 20% и смущенията от съпротивление на тръбите по време на въртене са елиминирани. Размерите на отворите покриват 10/16/20/25 mm със стандартни версии на въртене на 90° и 180°. Крайните ограничителни винтове позволяват ±10° общо ъглово фино регулиране. Двойнодействащата успоредна челюст постига повторяема точност на позициониране от ±0,01 mm. Пет монтажни повърхности заедно с фиксиращи издатини и отвори за щифтове позволяват бързо центриране и сглобяване с различни ориентации. Вградените магнитни пръстени поддържат до четири рийд превключвателя от серия M9 за откриване както на въртящи се граници, така и на отворено/затворено състояние на челюстта за пълен контрол на блокировката на PLC. Приемайки безмаслена самосмазваща се структура, той се използва широко за захващане на детайла, обръщане и преобразуване на посоката в ограничено пространство 3C електроника и опаковъчни автоматизирани линии за леки и средни натоварвания от 0,1 до 5 kg. По време на избора на натоварване се изисква минимум 30% запас на безопасност.

SOLH HFZ линейно направляващ паралелен пневматичен захват е директно взаимозаменяем със серията SMC MHZ2. Той използва синхронна трансмисия с двойна бутална рейка и зъбно колело, интегрирана със сферичен линеен водач за висока твърдост и отлична устойчивост на изместено натоварване. Предлагат се три варианта на задействане: стандартен двойнодействащ HFZ; еднодействащ нормално затворен HFSZ (пружината държи детайла, когато въздухът прекъсва); еднодействащ нормално отворен HFTZ (пружината освобождава детайла при загуба на въздух). Размерите на отвора варират от 6 до 40 mm с повтаряща се точност на позициониране ±0,01~±0,02 mm. Множество опции за монтаж включват долно нарязване, страничен монтаж и проходен отвор тип N. Двустранните сензорни канали и вградените магнитни пръстени поддържат магнитни превключватели от серия M9 за отворена/затворена обратна връзка. Подходящ за външно захващане и вътрешно разширяващо се захващане. Допълнителните аксесоари включват прахови капаци, високотемпературни уплътнения и NSF-H1 хранителна грес. Ефективната сила на затягане намалява с удължен надвес на челюстта; при изчисляване на натоварването се изисква коефициент на безопасност ≥1,5. Широко разпространен в крайни изпълнители на роботи, 3C електроника, прецизен хардуер, станции за прецизно захващане за шприцоване и автоматизация на опаковки, особено за приложения, изискващи безопасно задържане или освобождаване при изключване и работни условия с натоварвания от странично изместване.

Икономичният паралелен пневматичен захващач тип лост SOLH HFP възприема механично предаване на връзката на лоста като рентабилно решение за леко захващане. Размерите на отворите покриват 10/16/20/25/32 мм. Челюстите се затварят, когато буталото се удължи и се отварят при прибиране; силата на затягане е с 20%~30% по-висока от силата на отваряне за надеждно задържане на детайла. Монтажните отвори са налични на три страни: отстрани, отдолу и отзад. Вградените постоянни магнити работят с магнитни превключватели CS1-G за обратна връзка за отворено/затворено състояние. Металните фрикционни изолационни плочи намаляват абразията, за да се адаптират към продължителна работа с висок цикъл. Позициониран като икономична алтернатива на грайферите с линейни водачи като HFZ и MHZ2, той е подходящ за чувствителни към разходите приложения с леко и средно натоварване. Препоръчва се периодична поддръжка на грес на лостовите шарнири. Широко използван за високочестотна обработка на 3C пластмасови части, миниатюрен щампован хардуер и малки опаковъчни компоненти. Не се препоръчва за условия с постоянни тежки офсетни натоварвания или изисквания за свръхвисока точност на сглобяване.

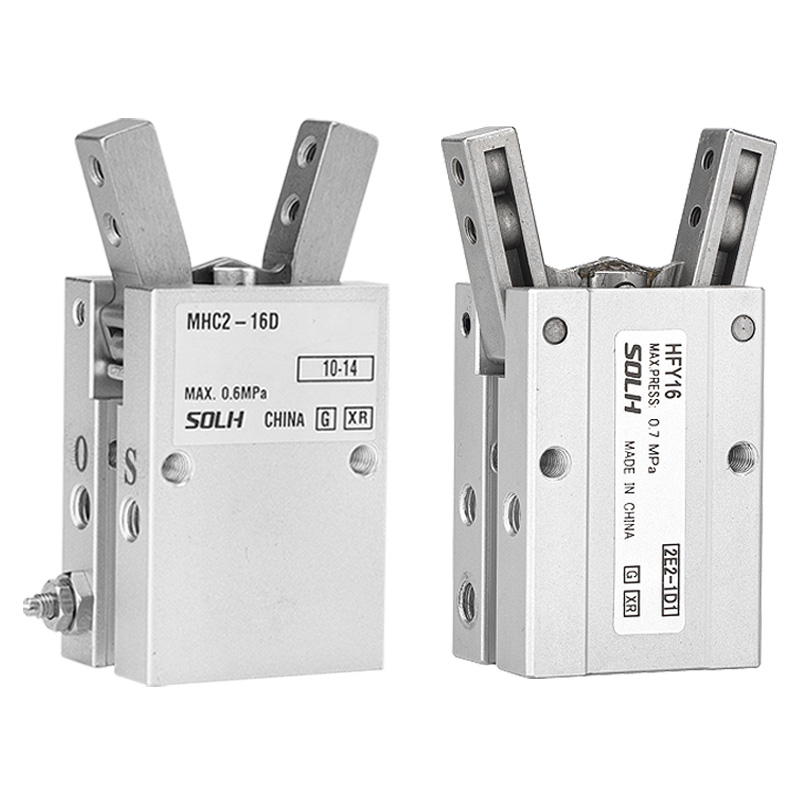

SOLH HFY Y-тип въртящ се пневматичен грайфер служи като рентабилна взаимозаменяема алтернатива на SMC MHC2. Задвижван от шарнирна връзка с едно бутало с усилване на въртящия момент на лоста. Предлагат се два варианта: двойно действащ HFY и единично действащ нормално отворен HFTY. Обхватът на люлеене достига +30°/-10° с общ ефективен ъгъл на люлеене около 40°. Вградените регулируеми дроселни клапи позволяват независимо регулиране на скоростта при отваряне и затваряне, а точността на повторно позициониране достига ±0,02 mm. Размерите на отвора покриват 6/10/16/20/25/32 мм. Предлагат се три монтажни повърхности (отдолу, отстрани, отзад). Вградените магнитни пръстени са съвместими с магнитни превключватели CMSH и DS1-G за обратна връзка за ограничаване на сигнала. Той е идеален за захващане на външна обвивка на кръгли, извити и неправилни миниатюрни части при ограничено пространство за монтаж и условия на високочестотно боравене с леко натоварване. По време на избора имайте предвид, че моментът на затягане намалява с удължен надвес на челюстта; за проверка на натоварването се изисква коефициент на безопасност ≥1,5. В сравнение с оригиналния MHC2, HFY разполага с малко по-тесен ъгъл на завъртане, но поддържа тристранно монтиране с превъзходна цена. Препоръчва се оригинален MHC2, ако се изисква по-широк диапазон на люлеене или функция за нормално затворено задържане при изключване.

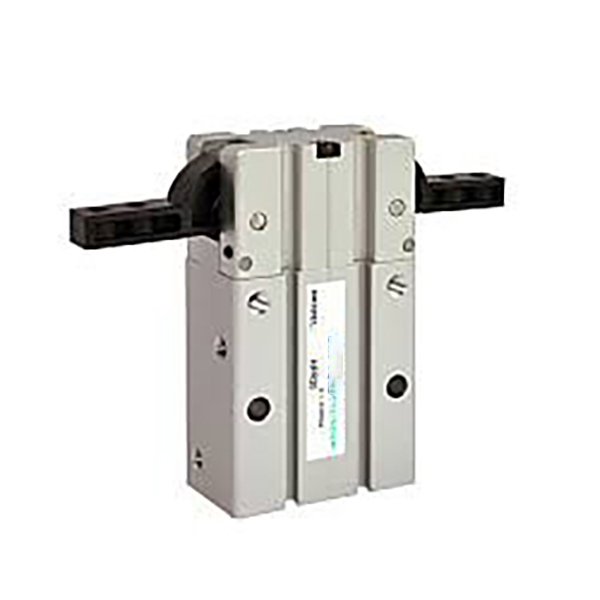

SOLH HFR шарнирно свързване Пневматичен грайфер с широко отваряне на 180° се задвижва от бутална връзка за завъртане на челюстите. Всяка челюст се люлее до 90°, образувайки права линия, когато е напълно отворена, за да осигури максимално свободно пространство и да елиминира механичните смущения по време на вземане и поставяне. Размерите на отвора покриват 10/16/20/25/32 мм с чисто двойно действащ дизайн. Ъгълът на затваряне -2°~-5° осигурява стабилно затягане. Предлагат се три монтажни повърхности (странична, долна, задна); локализирането на дупки за щифтове на основата подобрява точността на сглобяване, а суфикс-N монтирането през дупка е по избор. Всички модели се доставят с вградени постоянни магнити и сензорни жлебове, съвместими с магнитни превключватели CMSH. Оптимизираната прахоустойчива челюстна структура и антифрикционните метални сепаратори осигуряват експлоатационен живот над 5 милиона цикъла за умерено прашна работна среда. Широко използван за захващане и обръщане на детайли с дълбока кухина, големи пластмасови корпуси и кутийни материали. MHW2 люлеещ се грайфер със зъбно колело може да се обмисли за приложения със средно натоварване, ако не е необходимо голямо разстояние за избягване. По време на изчисляването на въртящия момент трябва да се запази минимум 30% запас на безопасност; удълженият надвес на челюстта значително намалява ефективния момент на затягане.

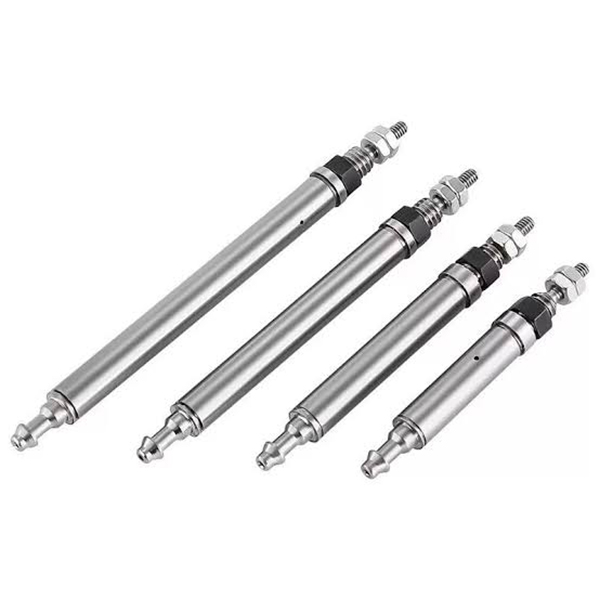

Ултраминиатюрният пневматичен цилиндър с щифтове SOLH CJ1 е взаимозаменяем с еквивалентни SMC модели, предлагани с размери на отвора φ2,5 и φ4. φ2.5 е само с еднодействаща възвратна пружина, докато φ4 поддържа както еднодействащи, така и двойнодействащи версии. Тънък и изключително лек (2~3,5 g), той няма вградена възглавница за бърза реакция. Въздушният порт от страната на пръта може да се завърти на ±90°, за да се улесни оформлението на тръбите. Външните резби в двата края позволяват директно аксиално фиксиране без допълнителни скоби. Осигурява тяга, варираща от 0,64 до 6,3 N при 0,5 MPa, подходяща за микронатоварвания под 100 g, за да се избегнат повреди при удар на деликатни малки детайли. NBR уплътненията поддържат работа без масло за чиста среда. Широко прилаган при задачи с къс ход и висока честота натискане и издърпване, включително тестване на издръжливостта на 3C бутони, изхвърляне на чип, позициониране на микрокомпоненти, прецизна настройка на инструменти и миниатюрни задвижващи механизми за медицински устройства. По време на избора се препоръчва коефициент на безопасност на тягата от поне 50%.
