Мини цилиндър от неръждаема стомана MG серия | Стандартен пневматичен цилиндър, устойчив на корозия по JIS

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

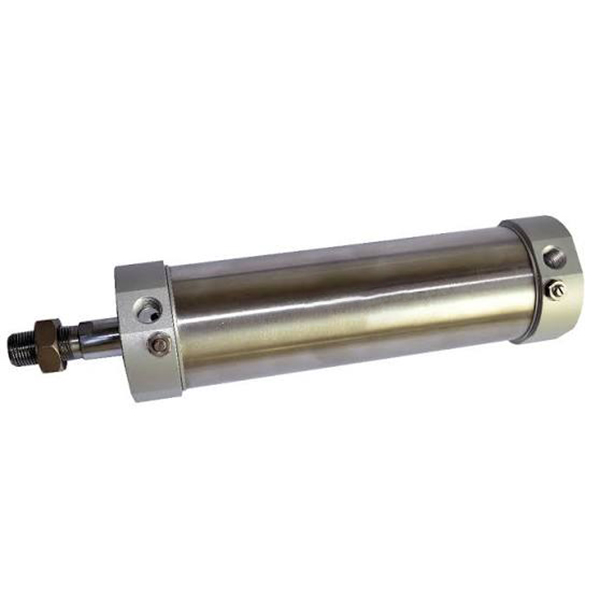

     Серията SOLH MG е ​​издръжлив мини пневматичен цилиндър от неръждаема стомана, произведен в съответствие с индустриалните стандарти JIS. Той покрива диапазон на отвора от φ20 до φ63 mm, позициониран между икономичната серия MA и серия CM2 от висок клас. Отличаващ се с отлична устойчивост на корозия, устойчивост на вибрации и ултра дълъг експлоатационен живот, той осигурява изключителна ефективност на разходите. Напълно взаимозаменяем със серията SMC CM2/CM3, той се прилага широко в сценарии за автоматизация със среден и висок стандарт, включително хранителна, фармацевтична, опаковъчна, електроника, влажна и слаба киселинно-алкална работна среда.

  1.1 JIS стандарт и висока взаимозаменяемост

     Произвежда се стриктно според стандартните спецификации на JIS с унифицирани монтажни размери и стандарти за интерфейс. Той постига перфектна взаимозаменяемост на размерите и структурата с цилиндрите от сериите SMC CM2 и CM3, поддържащи подмяна без модификация, надграждане на партидно оборудване и стандартизирано автоматизирано съвпадение на линии.

  1.2 Пълна антикорозионна структура от неръждаема стомана

     Използва първокласна тръба на цилиндър от неръждаема стомана SUS304 и бутален прът, съчетани с крайни капаци от алуминиева сплав с висока якост. Интегрираната структура на материала осигурява отлична устойчивост на ръжда, антикорозия и устойчивост на натиск, стабилно адаптиране към тежки условия на работа като висока влажност, прах, слаба киселина и слаба основа, далеч надхвърляйки обикновените икономични бутилки по отношение на адаптивността към околната среда.

  1.3 Твърда структура на капсуловане с нитове

     Възприемане на професионална технология за капсулиране на нитове за интегриране на краен капак и цилиндърна тръба. Цялостната структура е стегната и здрава със силна устойчивост на вибрации и устойчивост на удар, избягвайки разхлабена връзка по време на дългосрочна работа с висока честота. Опростената кръгла права форма се отличава с проста структура и удобна ежедневна поддръжка, намалявайки оперативните разходи и разходите за поддръжка.

  1.4 Диверсифицирано движение и функционални производни

     • MG с двойно действие: Възвратно-постъпателно движение на всмуквания въздух с два края, най-универсалният стандартен тип за конвенционална линейна автоматизация.

     • MSG с едно действие (избутване): Пружинна избутваща структура, автоматично удължаване след прекъсване на захранването за механизми за безопасно нулиране.

     • MTG с едно действие (издърпване назад): Структура с пружинно връщане, автоматично прибиране след прекъсване на захранването за сценарии за защитно позициониране.

     • MGD двоен прът: Двукраен изходен бутален прът, реализиращ синхронно движение и удвоен ефективен ход за прецизно синхронно предаване.

     • MGC регулируема възглавница: Двойно действащ с регулируем въздушен буфер от два края, ефективно намаляващ шума и удара за високоскоростна циклична работа.

     • MGCD възглавница с двоен прът: Двойна прътова структура, оборудвана с регулируем въздушен буфер, съчетаващ синхронна работа и стабилна производителност при висока скорост.

  1.5  Надежден буфер и уплътнителна система с ниско триене

     Стандартно оборудван с висококачествена гумена подложка против сблъсък за основно буфериране и намаляване на шума; Модернизираните модели MGC/MGCD поддържат двустранна ръчно регулируема въздушна възглавница, перфектно адаптираща се към условия на работа с висока скорост и тежко натоварване. Приемайки специално оформено двупосочно композитно уплътнение с вграден жлеб за съхранение на масло, цилиндърът се отличава с изключително ниско начално налягане, стабилна работа без масло и експлоатационен живот от над 8 милиона цикъла.

  1.6  Пълна серия с вградена магнитна индукция

     Цялата серия MG се предлага с вграден магнитен пръстен (S код като стандарт, несменяем), съвместим с магнитни превключватели от серията Airtac CS1-G и SMC M9B. Той поддържа точно откриване на позицията на буталото в реално време и свързване на електрически сигнал, реализирайки автоматизирано позициониране на цикъла и интелигентно наблюдение на оборудването.

2. Пълни правила за именуване на модели и примери за поръчки

 1. Типична структура на модела: MG25-100S-CM-FA

 2. Примери за стандартни поръчки

     • Стандартен двойнодействащ магнитен модел: MG32-75S-CM (32 мм отвор, 75 мм ход, кръгла опашка, вграден магнитен пръстен)

     • Модел с двойно действие с регулируема възглавница: MGC40-100S-CA (40 mm отвор, 100 mm ход, въртяща се опашка, регулируема въздушна възглавница)

     • Модел с еднодействаща пружина: MTG20-50S-U (20 мм отвор, 50 мм ход, плоска опашка, еднодействащо нулиране)

3. Основни технически параметри (стандартен тип)

4. 0,5 MPa Теоретична референтна таблица за тяга и напрежение (единичен прът)

  4.1 Двойно действащи (MG) данни за ефективността

  4.2 Данни за ефективността на еднодействащи (MTG пружинно връщане).

5. Монтажни форми и производни модели

  5.1 Разнообразни универсални методи за монтаж

     • CM кръгла опашка: Стандартен прав монтаж, най-универсалният тип за конвенционална фиксирана линейна работа

     • CA Swing Tail: Въртяща се структура на опашката, специално адаптирана за осцилиращи и обръщащи механични механизми

     • U плоска опашка: Компактен дизайн с плоска опашка, подходящ за ултратънко и тясно пространство за инсталиране

     • FA/FB преден/заден фланец: Предно и задно фиксиране на плосък фланец, стабилна вертикална инсталация за позициониране на тежък товар

     • LB скоба за крака: Аксиално фиксиране на основата на крака, удобен страничен монтаж и разположение на оборудването

     • Двойна скоба за ухо SDB: Двойна шарнирна структура, гъвкаво люлеене за специални сценарии на свързване

  5.2 Серия от основни производни

     • MG стандарт с двойно действие: Универсален модел с магнитно оборудване за обща средна стандартна автоматизация

     • MSG/MTG с едно действие: Типове изтласкване/връщане на пружина за безопасно нулиране и защитно позициониране

     • MGD двоен прът: Двустранна синхронна изходна структура, удвояване на хода и подобряване на стабилността на работа

     • MGC регулируема възглавница: Подобрена структура на въздушния буфер, предпочитана за високоскоростна честа циклична работа

     • MGCD възглавница с двоен прът: Интегриране на двойна синхронизация на пръта и регулируемо буфериране за високопрецизно високоскоростно оборудване

6. Сравнение на избора на MG срещу MA срещу CM2

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на отвор: Изберете подходящия размер на отвора въз основа на действителното тегло на товара, запазете повече от 50% граница на безопасност. Дайте приоритет на серията MG за средно-високо натоварване и устойчиви на корозия работни условия.

     2. Избор на ход: Действителен работен ход плюс 10~20 mm запас на безопасност; следвайте стандартните граници на хода: двойно действие ≤500 mm, единично действие ≤150 mm.

     3. Функционална конфигурация: Изберете MG за стандартно двойно действие, MTG за еднодействаща пружина за връщане, MGC за високоскоростни регулируеми изисквания за възглавници. Пълната серия е предварително оборудвана с магнитни пръстени, съвместими с магнитни превключватели CS1-G и M9B за откриване на позиция.

Резюме с едно изречение

     Стандартният мини цилиндър от неръждаема стомана SOLH MG JIS балансира висока устойчивост на корозия, дълъг експлоатационен живот и рентабилност, с разнообразни опции за движение и монтаж, служейки като оптималното пневматично решение от среден клас за хранително, фармацевтично, опаковъчно и автоматизирано оборудване за влажна среда.
