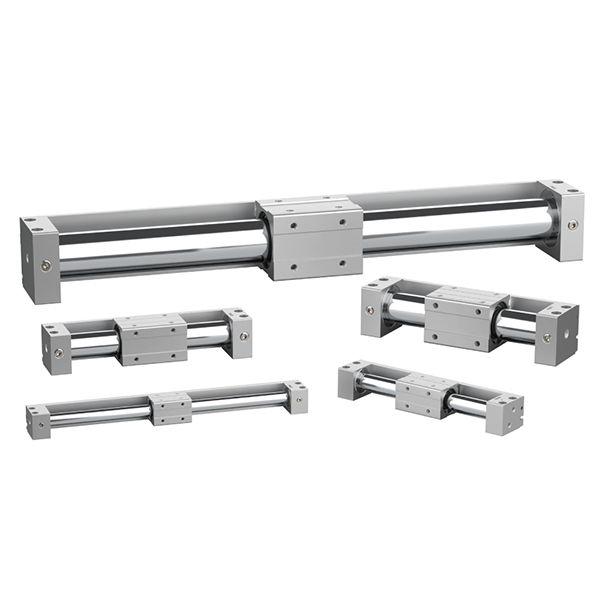

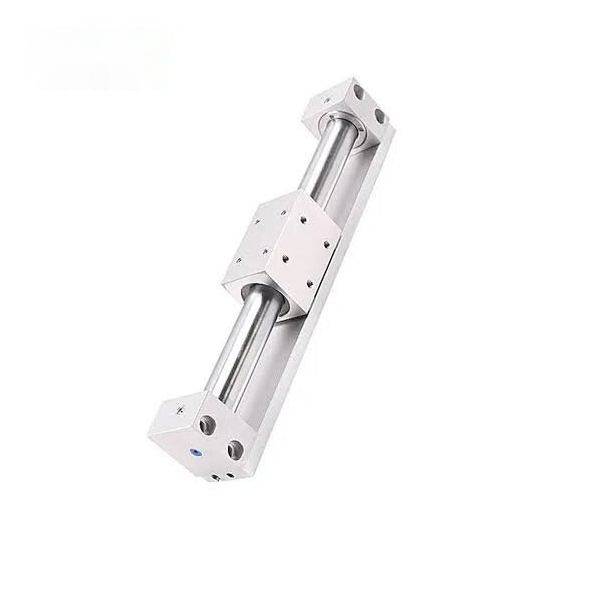

CY3R

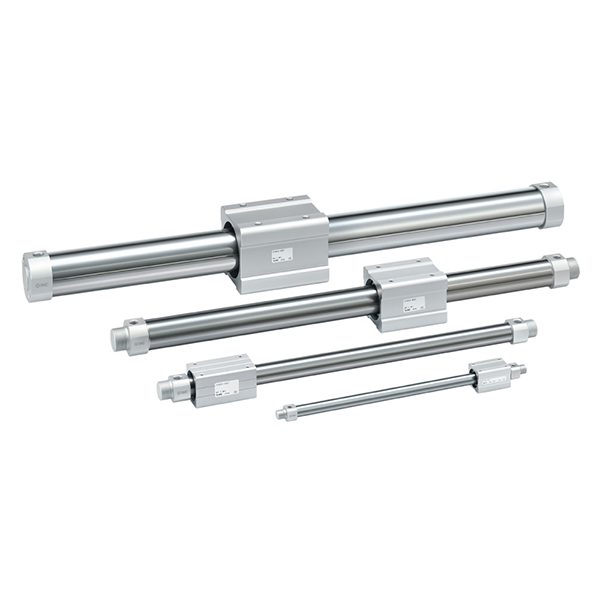

CY3B

Общ преглед на продукта

     Серията SOLH CY3 е подобрен цилиндър без прът с магнитно свързване, базиран на класическата серия SMC CY1, разделен на два основни модела: CY3B основен тип без монтажна повърхност и CY3R тип директен монтаж. Той приема напълно затворена магнитна безконтактна предавателна структура, реализирайки синхронно движение на вътрешното бутало и външната плъзгаща се маса чрез силно магнитно свързване. Отличаващ се с нулеви течове, работа без прах и без замърсяване, ултра-дълъг ход и компактна инсталация, той е широко приложим за сценарии за линейно шофиране на дълги разстояния с леко до средно натоварване. С диапазон на отвора от φ6 до φ63 mm и максимален ход от 5000 mm, той спестява 50% пространство за монтаж в сравнение с традиционните цилиндри за свързваща щанга и служи като предпочитано чисто решение за задвижване с дълъг ход за автоматизирани производствени линии с висок стандарт.

Основно позициониране и структурни характеристики

• Трансмисия с магнитно свързване и чиста работа без изтичане: Буталото и плъзгащата се маса приемат магнитно синхронно задвижване с напълно затворен дизайн на цилиндъра. Никакъв бутален прът не се простира навън, постигайки пълна херметичност, нулево изтичане и нулево замърсяване с прах. Той идеално пасва на строги производствени среди като обработка на храни, медицинско оборудване и полупроводникова електроника.

• CY1 Надстроена версия с подобрена издръжливост: В сравнение с традиционната серия CY1, дължината на устойчивия на износване пръстен е увеличена със 70%, което ефективно подобрява носещата способност и стабилността на плъзгане. Вграденият фиксатор за смазване на прахоустойчивия пръстен образува траен защитен смазващ филм, намалявайки минималното работно налягане до 0,12MPa и значително удължавайки експлоатационния живот. С изключение на спецификацията φ6, всички други модели запазват същите монтажни размери като CY1 за директна подмяна и надграждане.

• CY3B Базов тип минималистична структура: Гладкият цилиндричен цилиндър няма запазена монтажна повърхност и изисква двустранни опорни скоби за фиксиране. Плъзгащата се маса не е снабдена с вградена направляваща структура, така че външните линейни водачи или водещите пръти са задължителни, за да се предотврати ексцентрично натоварване и повреда на магнитното отделяне.

• Стандартен гумен буфер и опционална спецификация за висока скорост: Вградените гумени буфери с два края абсорбират работния удар и намаляват шума при работа за стабилна конвенционална циклична работа. Опционалната високоскоростна спецификация X160 поддържа максимална работна скорост от 1500 mm/s, за да се адаптира към високочестотни бързо движещи се работни условия.

• Удобен монтаж на магнитен превключвател: Предварително запазените жлебове на превключвателя от двете страни на тялото на цилиндъра са съвместими с магнитни превключватели от серия D-M9, реализирайки гъвкава и точна обратна връзка за позиция в реално време за позициониране на хода.

Пълно правило за кодиране на модела

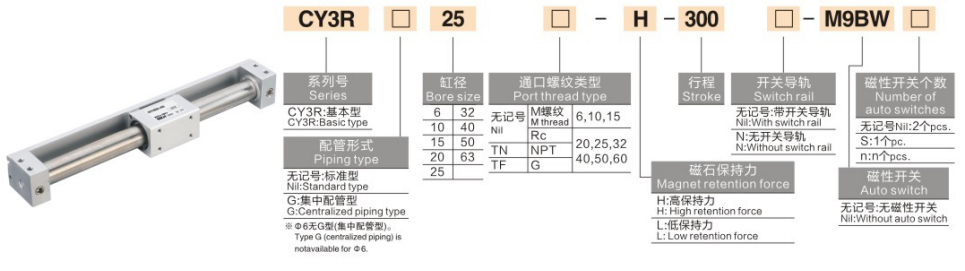

1. Примерни модели: CY3B20-500 | CY3B40-800-M9PL

2. Референтни примери за стандартна поръчка

• CY3B20-500: 20 мм отвор, 500 мм ход, основен тип без магнитен превключвател

• CY3B40-800-M9PL: 40 mm отвор, 800 mm ход, основен тип с магнитен превключвател за положение

Основни технически спецификации (20 ℃ стандартно състояние)

1 Основни общи спецификации

• Режим на работа: Безконтактно предаване с двойнодействащ магнитен съединител

• Работна течност: Сгъстен въздух (стандарт за работа без масло)

• Околна температура: 5~60 ℃ (без среда на замръзване)

• Диапазон на работното налягане: 0.12~0.7MPa; Доказателствено налягане: 1.0MPa

• Работна скорост: 50~500mm/s (стандарт); макс. 1500 mm/s (опционална високоскоростна спецификация X160)

• Буферен режим: Стандартен гумен буфер с два края

• Магнитна задържаща сила: 19,6~2450N (увеличава се с размера на отвора)

2 Диаграма на ключовите параметри на ефективността (@0,5MPa)

Насоки за основна конфигурация и избор

1 Избор на размер на отвора по натоварване и тяга

• φ6~φ15 (микро лек режим): Подходящ за товари ≤2,5 kg, предназначен за прецизно прехвърляне с къс ход на мини компоненти в електронно и медицинско оборудване.

• φ20~φ32 (Общо леко натоварване): Съвпада с 4~10 кг лек товар, идеален за конвенционално бутане и теглене с дълъг ход (≤1000 мм) в общи автоматизирани производствени линии.

• φ40~φ63 (средно натоварване): Приложим за сценарии със средно натоварване от 16~40 кг, перфектен за работа с тежък дълъг ход и високочестотна циклична работа в хранително-вкусовата и опаковъчната промишленост.

Избор на 2 хода и система за насочване

• Диапазон на хода: Стандартни капаци на хода 50~1000 mm; удължен свръхдълъг ход до 5000 мм за специални изисквания за шофиране на дълги разстояния.

• Задължителен външен направляващ дизайн: Основният тип CY3B няма вградена направляваща структура. Външните линейни плъзгащи се релси или водещи пръти трябва да бъдат оборудвани, за да поддържат товара и да предотвратяват магнитно разединяване, причинено от отклонение на ексцентричната сила.

• Стандартен метод на фиксиране: Фиксирано чрез опционални двустранни опорни скоби с окачено цилиндрично тяло и нулево контактно триене, осигуряващо стабилна работа на магнитния съединител.

3 Избор на среда и функционална конфигурация

• Приоритет за чиста среда: Дизайнът с нулеви течове и без замърсяване се адаптира към стриктни безпрахови и стерилни работни условия в хранително-вкусовата, медицинската и електронната полупроводникова промишленост.

• Надграждане на високоскоростно работно състояние: Изберете опционална високоскоростна спецификация X160 (макс. 1500 mm/s), оборудвана с външни хидравлични буфери за елиминиране на високоскоростен удар и осигуряване на стабилна работа.

• Обратна връзка за прецизна позиция: Оборудвайте с магнитни превключватели от серия D-M9, за да реализирате двуточково или многоточково точно позициониране на хода и сигнална обратна връзка.

CY3B срещу CY3R | Сравнение на разликите в моделите

Типични сценарии за индустриално приложение

• Трансфер на материал в чиста стая: Магнитната съединителна структура с нулево изтичане и без прах е идеална за обработка на материали на дълги разстояния в електронни, полупроводникови и медицински работилници без прах, без да замърсява чиста среда.

• Линии за опаковане на храни и напитки: Неръждаем цилиндър от неръждаема стомана с лесна за почистване повърхност се адаптира към хигиенните производствени стандарти, подходящ за изместване с дълъг ход на леки и средно тежки детайли в оборудване за обработка на храни.

• Шофиране на врати и капаци на оборудването: Дизайнът без удължение на пръта спестява външно пространство, идеално приложен за компактно отваряне и затваряне с дълъг ход на защитни врати и екраниращи капаци на автоматизирано оборудване.

• Платформа за прецизно позициониране с дълъг ход: Сътрудничи с външни високопрецизни водещи релси за постигане на стабилна повтаряща се точност на позициониране, подходяща за 1~2m прецизно позициониране на дълги разстояния и циклично транспортиране на монтажни линии.

• Спестяваща място подмяна за цилиндри на напречна щанга: Решава проблема със заемането на пространството на традиционните цилиндри на напречна щанга при сценарии с дълъг ход (>500 mm), като намалява общото пространство за инсталиране на оборудването с 50% за компактен дизайн на оборудването.

Ръководство за бърз избор в три стъпки

1. Потвърждение на размера на отвора: Изчислете необходимата тяга въз основа на теглото на товара с коефициент на безопасност ≥2. Препоръчителни правила: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Потвърждение на спецификацията на удара: Изберете стандартен ход от 50~1000 mm за конвенционални изисквания; изберете разширена спецификация за ултра-дълъг ход до 5000 mm.

3. Съвпадение на функционалната конфигурация: Приоритетен избор за чисти условия на труд без замърсяване; надграждане до високоскоростна спецификация X160 + хидравличен буфер за бърза работа; добавете магнитни превключватели от серия D-M9 за откриване на позиция в реално време.

Резюме с едно изречение

     Магнитният съединителен цилиндър без пръти от серията SOLH CY3 е подобрен безмаслен задвижващ механизъм CY1 с чист клас, включващ нулево изтичане, ултра-дълъг ход от 5000 mm, ниско начално налягане и двойни типове монтаж, служещи като оптимално спестяващо място решение за линейно задвижване с дълъг ход за леко-средно натоварване чисто оборудване за автоматизация.
