Серия MGG Тежък цилиндър с дълъг ход на водещ прът | Пневматичен цилиндър със свръхвисока твърдост

Марка: SOLH от Richge Technology

Общ преглед на продукта и основни структурни характеристики

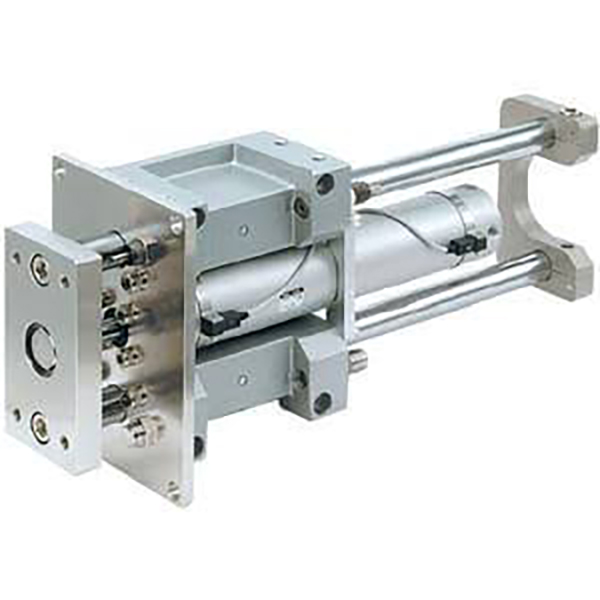

     Серията SOLH MGG е професионален тежкотоварен цилиндър с водещ прът с дълъг ход, включващ кръгла цилиндрична тръба + външна структура с двоен водещ прът. Проектирана за свръхвисока твърдост, екстремна устойчивост на странично натоварване, стабилна работа при дълъг ход и високопрецизна производителност против въртене, тази серия покрива размери на отворите от φ20 mm до φ100 mm, предлагайки два конфигурируеми модела: тип плъзгащ лагер от въглеродна сплав MGGM и тип сачмен лагер с висока точност MGGL. Той е специално проектиран за условия на работа с дълъг ход, тежко натоварване, силен удар и ексцентрични работни условия, широко прилаган в автоматизирани станции за повдигане, преместване, спиране и бутане.

Основни структурни предимства

• Изключително висока твърдост за тежки условия на работа: Приемайки дебела кръгла цилиндрична тръба и външни двойни водещи пръти с голям диаметър и широк дизайн, серията MGG осигурява водеща в индустрията устойчивост на огъване, усукване и странична сила. Неговата странична товароносимост достига повече от 3 пъти тази на обикновените цилиндри, осигурявайки нулево провисване при дълги ходове и нулево изместване при големи натоварвания.

• Водеща в индустрията производителност с дълъг ход: Пълната серия поддържа максимален стандартен ход от 1300 mm, което далеч надхвърля границите на хода на сериите MGP и MGQ. Той идеално се адаптира към транспортиране на материали на дълги разстояния, повдигане на платформа с голям ход и разширени сценарии за линейно шофиране.

• Конфигурации с двоен лагер за пълни сценарии

￮ MGGM (плъзгащ лагер): Оборудван с плъзгаща се втулка от въглеродна сплав, той се отличава с превъзходна устойчивост на странично натоварване, устойчивост на удар и устойчивост на износване, служейки като първи избор за тежки работни условия при тежки натоварвания, прашни и силни удари.

￮ MGGL (сачмен лагер): Използвайки високопрецизни линейни сачмени лагери, той постига ултра ниско триене, ултра-плавно движение на хода и стабилно високочестотно циклиране, идеално за прецизно позициониране с дълъг ход и високоскоростно възвратно-постъпателно движение.

• Стандартен вграден хидравличен буфер: За разлика от конвенционалните гумени буферни цилиндри, серията MGG е оборудвана с двустранни вградени хидравлични буфери като стандартна конфигурация. Той ефективно абсорбира масивна енергия на удара, генерирана от движение с дълъг ход и висока скорост, като елиминира шума от сблъсък и предпазва оборудването и детайлите от повреда при удар.

• Ултра-висока прецизност против въртене: Постига изключителна точност срещу въртене от ±0,02°~±0,07°, с по-големи размери на отвора, осигуряващи по-висока прецизност. Моделът φ100mm достига максимална прецизност от ±0,02°, гарантирайки изключително стабилно и надеждно повтарящо се позициониране.

• Модулен дизайн с ниска поддръжка: Тялото на цилиндъра и направляващата рамка приемат независима модулна структура, позволяваща отделна подмяна на тръбата на цилиндъра и компонентите на буталото, което значително намалява по-късните разходи за поддръжка. Многопосочните жлебове на магнитния превключвател поддържат гъвкава инсталация за откриване на позиция.

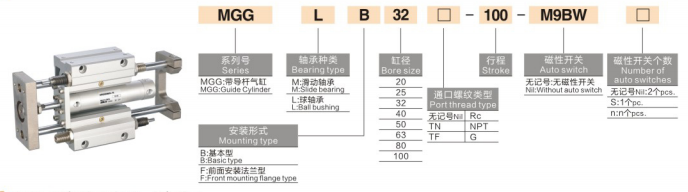

Пълни правила за именуване на модели

Примерни модели: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Примери за стандартна поръчка

• MGGM40-300S: 40 mm отвор, 300 mm дълъг ход, тип плъзгащ лагер с вграден магнит

• MGGL25-200J-30S: 25 мм отвор, 200 мм стандартен ход, 30 мм регулируем ход, тип прецизен сачмен лагер

• MGGM63-400F-XB6: 63 мм отвор, 400 мм ход, фланцов монтаж, устойчив на висока температура цилиндър за тежък режим

Стандартни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално налягане 0,5 MPa)

1. Общи параметри на ефективността

• Диапазон на работното налягане: 0.1~1.0MPa; Доказателствено налягане: 1.5MPa

• Околна температура: -10℃~60℃ (конвенционална среда без лед); -10℃~150℃ (-XB6 високотемпературна версия)

• Работна скорост на буталото: 50~1000 mm/s, специално оптимизиран за високоскоростна работа с дълъг ход

• Буферен режим: Стандартен хидравличен буфер с двоен край с мощно поглъщане на енергията на удара

• Режим на смазване: Работа без масло без поддръжка, подходяща за различни индустриални среди

2. Теоретични данни за тягата (@0,5 MPa, единица: N)

3. Данни за теглото на продукта (100 mm ход, единица: kg)

Сравнение на MGGM срещу MGGL Core Selection

Методи за монтаж и типични сценарии за приложение

1. Опции за двоен монтаж

• Основен тип (B): Предварително запазени отвори за винтове на дъното и страничните повърхности за директно фиксиране. Характеризира се с лесен монтаж и демонтаж, подходящ за конвенционално хоризонтално и вертикално разположение на оборудването.

• Тип фланец (F): Конструкция за монтиране на преден фланец, специално проектирана за вертикално надолу бутане, дърпане и работни условия на окачен товар, осигурявайки стабилно носене на товара.

2. Основни промишлени приложения

• Платформа за повдигане с дълъг ход: Повдигане на оборудването и вертикално задвижване на работната маса, поддържащо максимален ултра-дълъг ход от 1300 mm, поддържайки стабилност при нулево провисване при голямо натоварване с пълен ход.

• Тежък транспортен превод: Преместване на детайли, прехвърляне на палети и бутане на материал на дълги разстояния; отличното анти-ексцентрично и анти-офсетно представяне гарантира постоянна точност на работа.

• Станция за спиране с голям удар: Спиране, позициониране и ограничаване на удара на детайлите на производствената линия; стандартният хидравличен буфер напълно абсорбира моменталната кинетична енергия на удара, за да защити оборудването.

• Обща автоматизация, тежкотоварно шофиране: Повдигане на джиг, изхвърляне на тежки части и ексцентрично задвижване на товара; замества традиционните комбинации от разделен цилиндър + тежък направляващ стълб, за да опрости механичната структура и да подобри стабилността на системата.

MGG срещу MGP срещу MGQ Сравнение на основните разлики (Ръководство за избор на ключ)

Ръководство за бърз избор в три стъпки

1. Избор на размер на отвора: Изберете размера на отвора според действителното работно натоварване. Поддържайте теоретична тяга ≥ действително натоварване × 1,5; резервирайте 80% граница на безопасност за работни условия с дълъг ход, за да предотвратите провисване на пръта и отклонение в позицията.

2. Избор на тип лагер: Изберете плъзгащ лагер MGGM за сценарии с голямо натоварване, прах и силно въздействие; изберете сачмен лагер MGGL за прецизно позициониране с дълъг ход и високочестотно циклично движение.

3. Избор на функционална конфигурация

￮ Изискване за свръхдълъг ход: Дайте приоритет на серията MGG (макс. 1300 mm ход, над възможностите на MGP/MGQ)

￮ Изискване за откриване на позиция: Оборудвайте S магнитна конфигурация + многопосочни магнитни превключватели

￮ Високотемпературна среда: Изберете -XB6 опция за устойчивост на висока температура (-10℃~150℃)

Резюме с едно изречение

     Серията SOLH MGG тежкотоварен цилиндър на водещия прът с дълъг ход се отличава с максимална твърдост, изключителна устойчивост на удар и водеща в индустрията стабилност на дълъг ход от 1300 mm, оборудван със стандартен хидравличен буфер и ултрависока прецизност против въртене, превръщайки се в оптималното решение за автоматизирани станции за тежко натоварване, дълъг ход и силен удар.
