Серия CY1 Магнитен съединител без прътов цилиндър | Класически икономически базов модел

Марка: SOLH от Richge Technology

CY1S
CY1L

Общ преглед на продукта

     Серията SOLH CY1 е класически и икономичен цилиндър без прът с магнитно свързване, служещ като основен предшественик на подобрената серия CY3. Той приема безконтактна магнитна синхронна задвижваща структура, при която вътрешното бутало и външната плъзгаща се маса се движат едновременно чрез силна магнитна сила. Отличаващ се с напълно затворена работа с нулеви течове, компактна структура и рентабилна производителност, той е предназначен за приложения за линейно задвижване с леки до средни натоварвания и средно дълги ходове. С диапазон на отвора от φ6 до φ63 mm, стандартен ход до 1000 mm и максимален удължен ход от 1500 mm, тази серия покрива разнообразни водещи модели, за да отговори на изискванията на различни сценарии, което я прави предпочитан бюджетен задвижващ механизъм без прът за чист клас за общи автоматизирани производствени линии.

Основно позициониране и структурни характеристики

• Задвижване с магнитно свързване и чиста производителност при нулеви течове: Вградените постоянни магнити с висока якост на буталото и плъзгащата маса реализират немеханично синхронно предаване. Напълно затвореният цилиндър елиминира изтичането на въздух и емисиите на прах, като напълно се адаптира към стриктно чисти работни среди в електрониката, медицинското оборудване и хранително-вкусовата промишленост.

• Класическа базова структура и висока цена: Приемайки минималистична механична структура с по-малко компоненти, серията CY1 ефективно намалява производствените разходи и предлага по-висока конкурентоспособност на разходите от модернизираната серия CY3. Основният модел CY1B няма интегрирана монтажна повърхност и изисква двустранни опорни скоби за монтаж. Оборудван с основна конфигурация на износоустойчив пръстен и прахоустойчив пръстен, той разполага с минимално работно налягане от 0,18 MPa, с малко по-кратък експлоатационен живот, но напълно компетентен за конвенционални стандартни работни условия.

• Диверсифицирани деривативни модели за пълно покритие: Пълната продуктова гама обхваща множество типове направляващи, за да отговарят на различни изисквания за точност и натоварване:

• CY1B: Основен тип без направляваща структура и монтажна повърхност, изискващи външни водещи релси и скоби с двоен край.

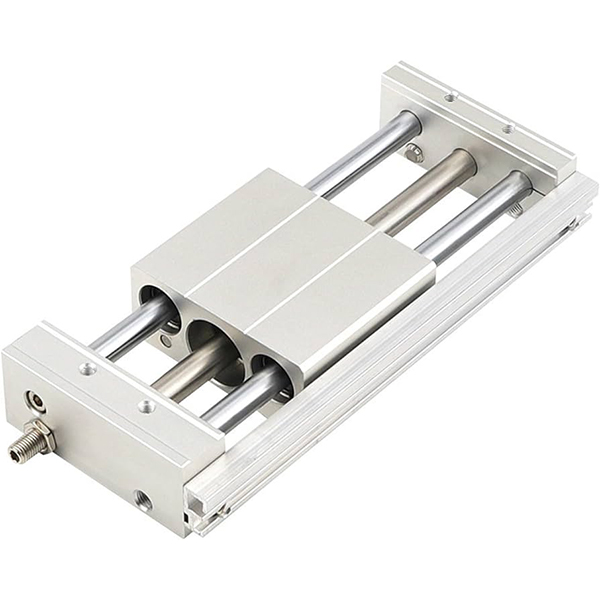

• CY1S: Тип плъзгащ се водач с вграден плъзгащ лагер, поддържащ работа с леко натоварване без външни водачи.

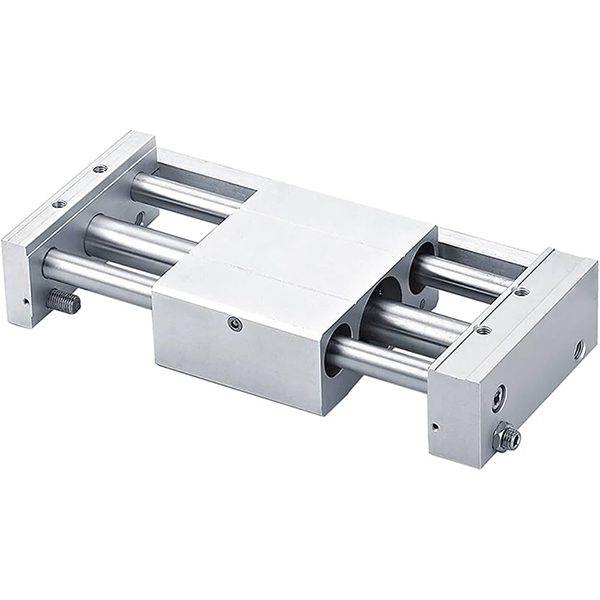

• CY1L: Водещ тип сачмен лагер с ултра-гладко плъзгане и подобрена товароносимост за стабилно високочестотно движение.

• CY1H: Тип насочване с висока точност с отлична повторяема точност на позициониране за сценарии с прецизен трансфер.

• CY1F: Нископрофилен тънък тип с 29% намалена обща височина, идеално подходящ за ултракомпактни пространства за инсталиране на оборудване.


• Стандартен буфер и опционална високоскоростна конфигурация: Стандартните гумени буфери с два края ефективно абсорбират работния удар и намаляват шума при работа. Допълнителни външни хидравлични буфери поддържат стабилна работа при максимална скорост от 500 mm/s за средно-високоскоростни циклични работни условия.

• Широка съвместимост на магнитни превключватели: Запазените жлебове за универсален превключвател върху тялото на цилиндъра са съвместими с магнитни превключватели от серия D-M9 и серия D-A9, което позволява инсталиране на произволна позиция и гъвкава обратна връзка на сигнала за ход.

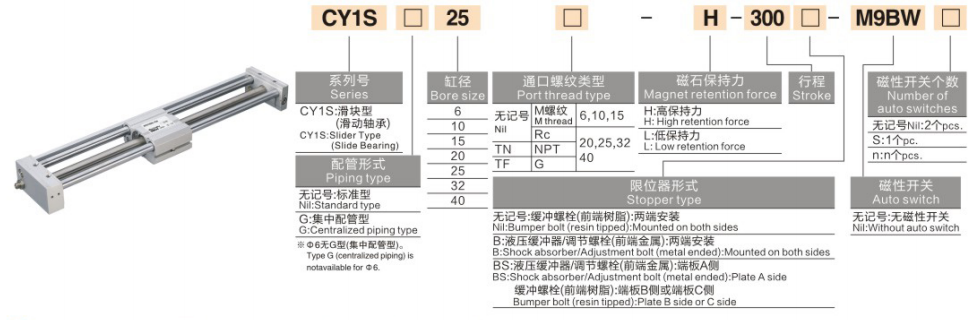

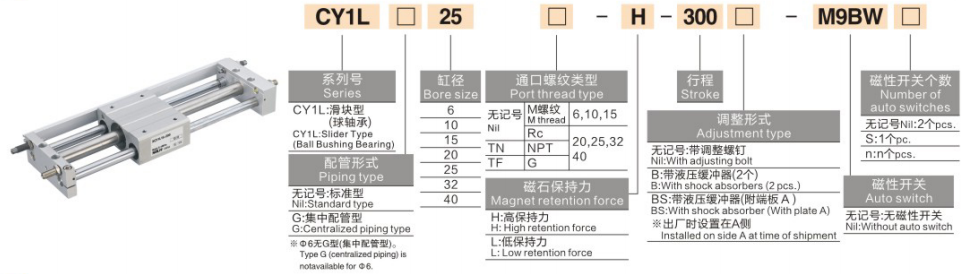

Пълно правило за кодиране на модела

Примерни модели: CY1B20-500 | CY1S40-800-M9PL

Примери за стандартна поръчка

• CY1B20-500: 20 мм отвор, 500 мм ход, основен тип без магнитен превключвател

• CY1S40-800-M9PL: 40 mm отвор, 800 mm ход, плъзгащ се водач с магнитен превключвател за позиция

Основни технически спецификации (20 ℃ стандартно състояние)

1. Основни общи спецификации

• Режим на работа: Двойнодействащ магнитен съединител безконтактно синхронно предаване

• Работна течност: Сгъстен въздух (стандарт за работа без масло)

• Околна температура: 5~60 ℃ (без замръзване на работна среда)

• Диапазон на работното налягане: 0.18~0.7MPa; Пробно налягане: 1.05MPa

• Стандартна работна скорост: 50~500mm/s

• Буферен режим: Стандартен гумен буфер с двоен край; допълнителен външен хидравличен буфер за сценарии с висока скорост

• Магнитна задържаща сила: 49~2450N (увеличава се прогресивно с размера на отвора)

2. Диаграма на ключовите параметри на ефективността (@0,5MPa)

Насоки за основна конфигурация и избор

1. Избор на размер на отвора по натоварване и тяга

• φ6~φ15 (микро лек режим): Подходящ за товари ≤2,5 kg, предназначени за прехвърляне на прецизни компоненти с къс ход в миниатюрно електронно прецизно оборудване.

• φ20~φ32 (Общо леко натоварване): Съвпада с 4~10 кг лек товар, идеален за конвенционални операции за бутане и теглене с дълъг ход (≤1000 мм) в общи автоматизирани производствени линии.

• φ40~φ63 (средно натоварване): Приложимо за сценарии със средно натоварване от 16~40 kg, идеално адаптирани към работа с дълъг ход и високочестотни циклични работни условия в опаковки и оборудване за логистична автоматизация.

2. Избор на модел и система за насочване

• CY1B Основен тип: Най-рентабилният модел без вградена направляваща конструкция. Външните линейни направляващи релси са задължителни, подходящи за бюджетно чувствителни проекти и оборудване със запазени направляващи структури.

• CY1S Тип водач за плъзгане: Оборудван с вграден водач на плъзгащи лагери, не изискващ външни спомагателни водачи за леки товари (≤10 kg), отличаващ се с лесен монтаж и широка универсалност.

• CY1L Тип водач на сачмен лагер: Приема високопрецизна сачмена лагерна структура с изключително ниско съпротивление на плъзгане и удължен експлоатационен живот, специално проектирана за високоскоростни и високочестотни циклични работни условия.

• CY1H Тип с висока точност: Конфигуриран с прецизен линеен направляващ механизъм, постигащ повтаряща се точност на позициониране до ±0,02 mm, приложим за сценарии с високо прецизно позициониране и трансфер на микроразстояния.

• CY1F нископрофилен тип: Оптимизирана тънка структура с 29% намалена обща височина, решавайки проблема с ограниченото вертикално пространство за инсталиране на компактно автоматизирано оборудване.

3. Избор на среда и функционална конфигурация

• Адаптиране към чиста среда: Дизайнът на безконтактно магнитно предаване с нулево изтичане и без прах отговаря на хигиенните производствени стандарти; Моделите CY1S и CY1L са предпочитани за дългосрочна работа в чисти помещения.

• Надграждане на високоскоростно работно състояние: Оборудвайте с външни хидравлични буфери за елиминиране на краен удар, стабилно поддържащи непрекъсната скорост на работа до 500 mm/s.

• Обратна връзка за прецизна позиция: Съчетайте с магнитни превключватели от серия D-M9 или серия D-A9, за да реализирате многоточково позициониране на хода и изходен сигнал в реално време.

Типични сценарии за индустриално приложение

• Трансфер на материал в чиста стая: Магнитната съединителна структура с нулево замърсяване се използва широко за обработка на материали на дълги разстояния в работилници за полупроводници и LCD без прах, като се избягва вторично замърсяване на чиста работна среда.

• Опаковъчна линия Изместване на детайла: Дизайнът с висока цена-производителност се адаптира към бутане и издърпване с дълъг ход на леки и средно тежки детайли в оборудване за опаковане на храни и фармацевтични продукти, с нисък процент на отказ и проста ежедневна поддръжка.

• Автоматизирано оборудване за управление на врати: Компактна структура без пръти спестява външно пространство за монтаж, подходяща за отваряне и затваряне с дълъг ход на защитни врати на оборудването и прахови щитове.

• Позициониране на монтажна линия с дълъг ход: Сътрудничи със съвпадащи направляващи модули за постигане на стабилно прецизно позициониране в рамките на 1~1,5 м ултра-дълъг ход, отговаряйки на изискванията за непрекъснато циклично позициониране на производствените линии.

• Икономическо алтернативно решение: Идеален заместител на ниски разходи за скъпи серии CY3 в проекти за автоматизация с ограничен бюджет, напълно задоволяващи основните изисквания за линейно задвижване с дълъг ход.

Сравнение на основната производителност на серията CY1 срещу CY3

Ръководство за бърз избор в три стъпки

1. Потвърждение на размера на отвора: Изчислете необходимата тяга въз основа на теглото на товара с коефициент на безопасност ≥2. Препоръчителни правила: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Потвърждение на типа модел: Изберете CY1B за ултра нисък бюджет; CY1S за монтаж без водачи при слабо натоварване; CY1L за високоскоростна високочестотна работа; CY1H за изисквания за високо прецизно позициониране.

3. Потвърждение на спецификацията на удара: Изберете стандартен ход от 50~1000 mm за конвенционална употреба; опционален удължен ход до 1500 mm за изисквания за шофиране на средни и дълги разстояния.

Резюме с едно изречение

     Серията SOLH CY1 с класически магнитен съединител без прътов цилиндър е икономичен чист задвижващ механизъм с нулево изтичане с разнообразни направляващи модели, служещ като бюджетно базово линейно задвижващо решение с дълъг ход за обща автоматизация с леки и средни натоварвания и оборудване за чисти помещения.
