Цилиндър с тънък компактен направляващ прът от серия MGP | Високо твърд невъртящ се пневматичен цилиндър

Марка: SOLH от Richge Technology

Общ преглед на продукта и структурни характеристики

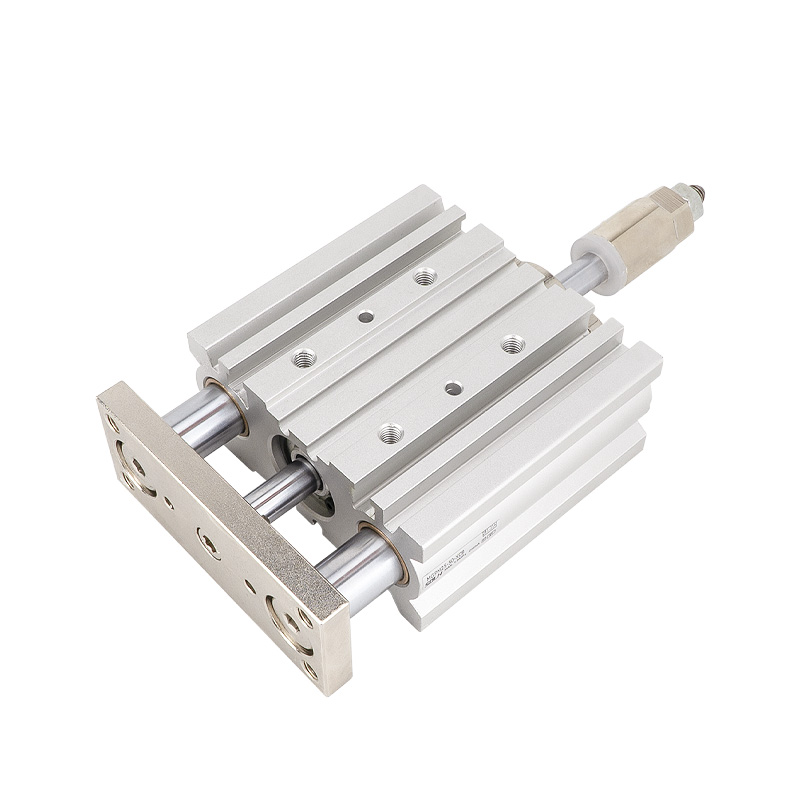

     Серията SOLH MGP е тънък тип цилиндър с двоен водещ прът с висока твърдост, интегриращ корпус на цилиндър, двойни водещи пръти и прецизни лагери. Отличаващ се с вградена производителност против усукване и силно съпротивление на странично натоварване, той не изисква външен направляващ механизъм. С плосък ултратънък корпус и олекотен дизайн (намалено тегло с 17%~24% в сравнение с конвенционалните цилиндри), той идеално пасва на компактни автоматизирани схеми за пресоване, позициониране, повдигане и сценарии за прехвърляне на детайли. Три взаимозаменяеми типа лагери покриват тежки, високоскоростни и свръхпрецизни работни условия, като реализират цялостни универсални решения за линейно задвижване.

Основни структурни предимства

• Дизайн на коаксиален двоен направляващ прът: Буталото и двойните водещи пръти приемат интегрирано коаксиално оформление, за да осигурят синхронна работа, като ефективно елиминират деформацията и усукването по време на движение и значително подобряват цялостната твърдост и стабилност.

• Опционално многотипово буфериране: Стандартни двустранни гумени буфери за конвенционална стабилна работа; допълнителен буфер на въздушна възглавница (тип AZ, наличен за отвор ≥20 mm) за елиминиране на твърдия удар по време на циклично движение с висока скорост и голямо натоварване.

• Изключително тънко, леко тяло: Оптимизирана плоска тънка структура спестява място за монтаж и намалява общото тегло на оборудването, подходящо за силно интегриран компактен автоматизиран дизайн на оборудване.

• Вграден магнитен канал: Запазен жлеб на водещия прът за директна инсталация на магнитен превключвател без допълнителни скоби, което позволява проста и чиста конфигурация за обратна връзка на сигнала за позиция.

Три основни подсерии (класификация на лагерите и основа за избор на ключ)

     Серията MGP е разделена на три подмодела, базирани на вътрешни носещи конструкции, покриващи високоскоростни, устойчиви на износване тежки условия и свръхпрецизни сценарии с нулев просвет, което е основната основа за бърз избор на модел.

Пълни правила за именуване на модели

Примерен модел: MGPM20-50Z-M9B

1. Дефиниране на кодов сегмент

• Код на серията: MGP + лагерен суфикс (M/L/A), представляващ тънък тип двоен направляващ цилиндър с различни конфигурации на лагера

• Размер на отвора: 12/16/20/25/32/40/50/63/80/100 (mm, пълни индустриални стандартни спецификации)

• Дължина на удара: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 мм (стандартен пълен диапазон на хода)

• Конфигурация на буфер и магнитен пръстен

￮ Z: Стандартен тип, гумен буфер с два края + вграден магнитен пръстен, съвместим с инсталация на магнитен превключвател

￮ AZ: Тип буфер с въздушна възглавница (само за отвор ≥20 mm), ефективно издържа на удар по време на работа с висока скорост и тежък товар

￮ Без наставка: Без магнитен пръстен магнитният превключвател не може да бъде инсталиран

• Магнитен превключвател: Опционални модели M9B, A93, D-M9N и други, директно монтирани в жлебовете на водещ прът без монтажни скоби

2. Типични примери за поръчки

• MGPM20-50Z: 20 мм отвор, 50 мм ход, плъзгащ лагер, стандартен гумен буфер с магнитен пръстен

• MGPL25-100Z-A93: 25 мм отвор, 100 мм ход, високоскоростен сачмен лагер, с магнитен превключвател A93

• MGPA32-75AZ: 32 мм отвор, 75 мм ход, високо прецизен лагер, буфер на въздушна възглавница за високопрецизна работа против удар

Основни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално работно налягане)

• Режим на работа: Възвратно-постъпателно движение с двойно действие

• Диапазон на работното налягане: 0.12~1.0MPa; Минимално начално налягане: 0.1MPa

• Доказателство за налягане: 1,5MPa

• Околна температура: -10℃~60℃ (изисква се среда без лед)

• Работна скорост: 50~500 mm/s (MGPL макс. 500 mm/s; MGPM/MGPA макс. 400 mm/s)

• Буферен режим: Стандартен гумен буфер с двоен край; буфер на въздушна възглавница по избор за отвор 20~100 мм

• Точност без въртенеMGPM ±0,05~0,07 mm; MGPL ±0.03~0.05mm; MGPA ±0,01 мм

Спецификация на размера на порта

• Отвор 12/16 мм: M5×0,8

• Отвор 20/25/32 мм: PT1/8

• Отвор 40/50 мм: PT1/4

• Отвор 63/80/100 мм: PT3/8

Теоретични данни за тяга и напрежение (@0,5 MPa, единица: N)

Насоки за бърз избор от едно изречение

1. Избор на модел лагер: Изберете MGPM за тежки натоварвания, устойчиви на износване и прашни среди; изберете MGPL за висока скорост, ниско триене и чести цикли; изберете MGPA за свръхпрецизно позициониране и изисквания за висока точност на повторение.

2. Конфигурация на магнитен пръстен: Изберете суфикс Z за оборудване, изискващо откриване на позиция и обратна връзка за сигнала; изберете различен от Z основен тип, ако не е необходима функция за превключване.

3. Избор на буферен режим: Приемете AZ буфер на въздушна възглавница за условия на работа при висока скорост, дълъг ход и голям удар; стандартният гумен буфер е приложим за конвенционални общи сценарии.

4. Съвпадение на отвор и ход: Изберете подходящ размер на отвора според действителните изисквания за натоварване и тяга; стандартният диапазон на хода е 5~300 мм, за да отговори на повечето изисквания за индустриална автоматизация.

Типични сценарии за приложение

• Електронна автоматизация: Позициониране на печатни платки, пресоване на компоненти, повдигане на микромодули и прецизно сглобяване на електронни части.

• Оборудване за прецизно откриване: Повдигане на сонда за откриване, позициониране и затягане на детайла, високо прецизно монтиране и калибриране.

• Машини за опаковане и логистика: Прехвърляне на детайла на късо разстояние, повдигане и позициониране на материала, стабилно възвратно-постъпателно подаване.

• Обща промишлена автоматизация: Компактно оборудване, ограничаващо позиционирането, щамповане, спомагателно пресоване, нискоскоростна тежка циклична работа в прашни работилници.

Резюме с едно изречение

     Тънкият компактен водещ прътов цилиндър от серията SOLH MGP интегрира три конфигурации на лагери, за да покрие тежки, високоскоростни и ултра-прецизни сценарии, отличаващ се с висока твърдост, силно странично съпротивление на натоварване и спестяващ място дизайн, служейки като най-универсалния универсален линеен задвижващ цилиндър с двойно направляване за индустриална автоматизация.
