Магнитният съединителен цилиндър без пръти от серията SOLH RM е проектиран да бъде взаимозаменяем с аналоговете на Airtac. Той използва безконтактно магнитно синхронно задвижване и напълно затворена структура на цевта за нулеви течове и работа без прах, подходящ за безмаслена чиста среда в електрониката, медицината и хранително-вкусовата промишленост. Размерите на отвора варират от φ10 до φ40 mm с максимален ход от 2000 mm, работещ в широк индустриален температурен диапазон от -20℃~70℃ и включващ минимално начално налягане от 0,15 MPa. Предлагат се четири структурни варианта: RMS основен тип без вградени водачи, изискващи външни релси и крайни скоби с най-ниска цена; RMT стандартен тип, интегриран с двойни направляващи пръти и плъзгащи лагери, за да издържа на обикновени странични натоварвания без допълнителни водачи за лесен монтаж; RMTL прецизна версия с удължени високопрецизни водещи пръти, постигащи ±0,1 mm повтаряща се точност на позициониране; RMH тежък подсилен тип плъзгач със силен капацитет против деформация за независимо носене на натоварване. Стандартните двустранни гумени буфери са оборудвани с опционални регулируеми буфери и външни хидравлични буфери за стабилно движение до 500 mm/s. Допълнителни комплекти магнитни превключватели съответстват на сензори D-M9 за обратна връзка на сигнала за позиция. Вградените направляващи структури намаляват допълнителните разходи за доставка и монтаж на външни линейни водачи. Той осигурява изключителна производителност на разходите в сравнение със сериите SMC CY1 и CY3, широко използвани при транспортиране на материали на дълги разстояния, задействане на защитна врата и спестяващо място преоборудване на конвенционални цилиндри на напречна щанга на автоматизирани производствени линии със среден бюджет.
Серия RM Магнитен съединител без прътов цилиндър | Airtac Compact Guided Long Stroke Type
Марка: SOLH от Richge Technology
RMT
RMTL
Общ преглед на продукта

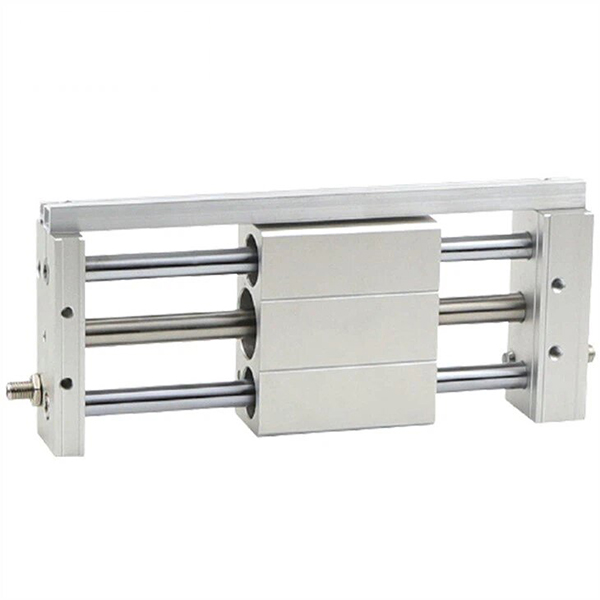

Серията SOLH RM е масов цилиндър без прът с магнитен съединител в стил Airtac, проектиран за изисквания за компактно, дългоходово и направлявано линейно шофиране. Възприемайки безконтактно магнитно синхронно предаване между вътрешното бутало и външната плъзгаща се маса, напълно затворената структура постига пълно нулево изтичане и работа без прах. Покривайки четири основни модела, включително основен тип и тип направляван прът, размерът на отвора варира от φ10 до φ40 mm с максимален ход от 2000 mm. Отличаващ се с вградено водене, широка температурна адаптивност и висока производителност на разходите, той е идеално подходящ за сценарии за линеен трансфер с дълъг ход и автоматизация на чисто пространство, като служи като предпочитана домашна алтернатива на серията SMC CY1/CY3.
Класификация на основния модел и структурни характеристики
1. Пълна класификация на семейния модел на RM
•RMS основен тип: Ултра-минималистична структура без вградена направляваща система. Изисква външни опорни скоби и линейни водещи релси за монтаж. Отличава се с най-ниска цена и е идеален за чувствителни към бюджета проекти със запазени водещи структури.
•Стандартен направляван тип RMT: Снабден с двойни направляващи пръти и плъзгащи лагери за интегрирана водеща функция. Може да понася странични и ексцентрични натоварвания без външни водещи релси, което позволява лесен и бърз монтаж при конвенционални работни условия.
•RMTL прецизен направляван тип: Приема удължени високопрецизни водещи пръти и лагери с висока твърдост за подобряване на точността на линейното движение. Повторната точност на позициониране достига ±0,1 mm, отговаряйки на изискванията за високо прецизно позициониране на удара и трансфер на микроразстояния.
•RMH тип плъзгач с високо натоварване: Оптимизиран с подсилени плъзгащи се релси и структура на водещия прът с висока якост, отличаващ се с отлична товароносимост и устойчивост на деформация. Може да се използва директно като самостоятелна плъзгаща се маса за сценарии с голямо натоварване и висока стабилност.
2. Основни структурни предимства
•Магнитно съединително задвижване и чиста производителност без изтичане: Вградената магнитна решетка с висока якост реализира немеханично синхронно предаване. Напълно затвореният цилиндър напълно изолира вътрешните въздушни вериги от външната среда, като постига нулево изтичане на въздух и работа без прах. Той отговаря напълно на хигиенните стандарти за храни, електроника и медицински приложения за чисти работилници.
•Компактен дизайн без прът и спестяване на място: Липсата на удължителна структура на буталния прът намалява пространството за монтаж с 50% в сравнение с традиционните цилиндри с напречни пръти. Поддържа стабилна линейна работа без огъване дори при условия на дълъг ход от максимум 2000 mm, като идеално поддържа компактен дизайн на оборудването.
•Изолирана прахоустойчива структура и удължен експлоатационен живот: Буталната камера и плъзгащата се маса са напълно изолирани, за да се предотврати навлизането на външен прах, мръсотия и примеси във вътрешността на цилиндъра. Оптимизираната комбинация от устойчив на износване и прахоустойчив пръстен ефективно намалява загубите от триене и удължава цялостния експлоатационен живот.
•Интегриран дизайн с двоен водещ прът (RMT/RMTL/RMH): Самостоятелната водеща структура елиминира нуждата от външни плъзгащи се релси. Той ефективно се противопоставя на страничната сила и намесата на ексцентричното натоварване, осигурявайки плавно и стабилно възвратно-постъпателно движение с по-висока ефективност на монтажа.
•Конфигурация с множество буфери за стабилна работа: Стандартните фиксирани гумени буфери с два края абсорбират работния удар и намаляват шума при работа. Допълнителни регулируеми буфери и хидравлични буфери поддържат стабилна работа при максимална скорост от 500 mm/s, избягвайки твърд удар по време на високоскоростно циклично движение.

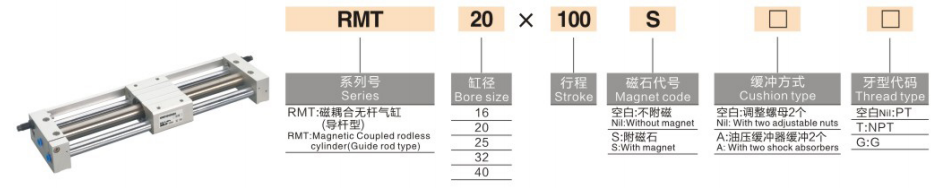

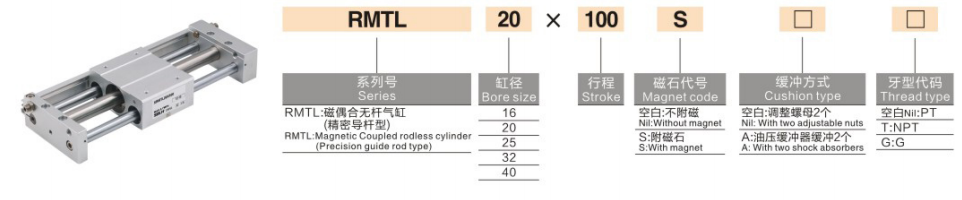

Пълно правило за кодиране на модела
1. Примерни модели: RMT20-500 | RMS16-300-С
Кодов сегмент
Спецификация Значение
RM
Сериен код: Магнитен съединител без цилиндър (стандарт Airtac)
S/T/TL/H
Тип структура: S=Основна; T=Стандартно ръководство; TL=Прецизен водач; H=Плъзгач за високо натоварване
10/16/20/25/32/40
Размер на отвора на сърцевината (mm)
50~2000
Дължина на хода (мм): Стандартна 50~1000 мм; Максимално удължен 2000 мм
-С
Допълнителен аксесоар: S=Оборудван с магнит, съвместим с ключове от серия D-M9
2.Примери за стандартна поръчка
•RMS16-300: 16 мм отвор, 300 мм ход, основен ненасочван тип без магнитен превключвател
•RMT20-500-S: 20 мм отвор, 500 мм ход, стандартен направляван тип с магнитен аксесоар
•RMTL25-800: 25 mm отвор, 800 mm ход, високо прецизен направляван тип
Основни технически спецификации (20 ℃ стандартно състояние)
1. Основни общи спецификации
•Режим на работа: Двойнодействащ магнитен съединител безконтактно синхронно предаване
•Работна течност: Филтриран сгъстен въздух (40 μm филтриране, налична работа без масло)
•Околна температура: -20 ℃ ~ 70 ℃ (индустриален клас за свръхширока температура)
•Диапазон на работното налягане: 0.15~0.7MPa; Доказателствено налягане: 1.0MPa
•Магнитна задържаща сила: 55~1400N (постепенно се увеличава с размера на отвора)
2. Диаграма на ключовите параметри на ефективността (@0,5MPa)
Отвор φ (mm)
Теоретична тяга (N)
Препоръчително натоварване (кг)
Магнитна задържаща сила (N)
Размер на порта
10
31
0.8
55
M5×0,8
16
78
2
140
M5×0,8
20
123
4
220
Rc1/8
25
192
6
345
Rc1/8
32
314
10
560
Rc1/8
40
490
16
880
Rc1/4
Насоки за основна конфигурация и избор
1. Избор на размер на отвора по натоварване и тяга
•φ10~φ16 (микро лек режим): Подходящ за товари ≤2 kg, предназначен за прецизно прехвърляне на компоненти с къс ход и операции за микропозициониране в миниатюрно електронно оборудване за автоматизация.
•φ20~φ25 (Общо леко натоварване): Съвпада с 4~6 кг лек товар, идеален за конвенционални операции за бутане и теглене с дълъг ход (≤1000 mm) в общи автоматизирани производствени линии.
•φ32~φ40 (средно натоварване): Приложимо за сценарии със средно натоварване от 10~16 kg, идеално адаптирани към обработка на материали с дълъг ход и високочестотни циклични работни условия в опаковки и логистично автоматизирано оборудване.
2. Избор на модел и система за насочване
•RMS основен тип: Изключително евтино решение без вградено водене. Подходящ за чувствителни към бюджета проекти и оборудване с предварително инсталирани външни линейни водещи релси, изискващи фиксиране на скоба с два края.
•Стандартен направляван тип RMT: Всичко-в-едно конструкция с двоен направляващ прът с вградено водене на лагера. Той може да устои на конвенционални странични натоварвания без външни направляващи аксесоари, отличаващ се с лесен монтаж и широка адаптивност за стандартни работни условия.
•RMTL прецизен направляван тип: Удължените високопрецизни водещи пръти оптимизират стабилността на линейното движение, постигайки повторна точност на позициониране до ±0,1 mm. Най-добрият избор за прецизно позициониране, прецизно сглобяване и сценарии с високо линейно търсене.
•RMH тип плъзгач с високо натоварване: Подсилената плъзгаща се релса и структурата на водещия прът с висока якост значително подобряват способността за предотвратяване на деформация и товароносимост. Може да замени независими плъзгащи се маси за изпълнение на задачи за шофиране с голямо натоварване и дълъг ход.
3. Избор на среда и функционална конфигурация
•Приложение за чиста околна среда: Безконтактното магнитно предаване с нулево изтичане и без прах избягва вторичното замърсяване. Самонасочващите се модели RMT и RMTL са предпочитани за дългосрочна стабилна работа в хранително-вкусови, медицински и електронни чисти цехове.
•Надграждане на високоскоростно работно състояние: Оборудвайте с външни хидравлични буфери за елиминиране на крайния удар, стабилно поддържащи непрекъсната високоскоростна работа до 500 mm/s за високочестотни циклични производствени линии.
•Обратна връзка за прецизна позиция: Добавете конфигурация, оборудвана с магнит -S, съвместима с магнитни превключватели от серия D-M9, реализираща многоточково позициониране на хода и обратна връзка с електрически сигнал в реално време за автоматизиран контрол на връзката.
Типични сценарии за индустриално приложение
•Електронен трансфер на материали в чиста стая: Магнитната съединителна структура без прах и нулево замърсяване се използва широко за обработка на материали на дълги разстояния в работилници за полупроводници и LCD без прах, като ефективно защитава чиста производствена среда.
•Изместване на линия за опаковане на хранителни и фармацевтични продукти: Самонасочващият се интегриран дизайн опростява монтажа и ежедневната поддръжка, отговаряйки идеално на изискванията за бутане и издърпване на детайли с дълъг ход на леко и средно тежко опаковъчно оборудване с хигиенично и надеждно представяне.
•Автоматизирано оборудване за управление на врати и щитове: Компактна структура без пръти спестява 50% място за монтаж, подходяща за стабилно отваряне и затваряне на защитни врати на оборудване с дълъг ход, щитове за прах и предпазни капаци.
•Прецизно позициониране на монтажна линия с дълъг ход: Високопрецизният направляван модел RMTL осигурява отлична линейност и повтаряща се точност на позициониране, отговаряйки на изискванията за прецизно позициониране на свръхдалечни разстояния от 1~2 метра и циклично транспортиране на производствените линии.
•Компактно обновяване на оборудването и спестяване на място: Той служи като идеален заместител на традиционните цилиндри на напречна щанга в сценарии с дълъг ход (>500 mm), като значително оптимизира разположението на оборудването и реализира компактен автоматизиран дизайн на оборудването.
Сравнение на основните параметри на серия RM срещу серия CY1 / CY3
Елемент за сравнение
Серия RM (Airtac)
Серия CY1 (SMC Basic)
CY3 серия (SMC надстроен)
Насочваща конфигурация
Самостоятелна двойна водеща пръчка (RMT/RMTL/RMH)
Основен тип без водене, необходимо е външно ръководство
Основен тип без водене, необходимо е външно ръководство
Максимална дължина на удара
2000 мм
1500 мм
5000 мм
Минимално работно налягане
0,15MPa
0,18MPa
0,12MPa
Повторете точността на позициониране
±0,1 mm (RMTL)
±0,2 мм
±0,1 мм
Ниво на разходите
Средна (производителност с висока цена)
ниско
високо
Основни приложими сценарии
Домашна автоматизация, среден бюджет, не е необходимо външно ръководство
Чувствителни към бюджета конвенционални стандартни условия на работа
Високочестотен, ултра-дълъг ход, висококачествени чисти работни условия
Ръководство за бърз избор в три стъпки
1. Потвърждение на размера на отвора: Изчислете необходимата тяга въз основа на действителното тегло на товара с коефициент на безопасност ≥2. Препоръчителни правила: ≤2kg → φ16; 4~6kg → φ25; 10~16 кг → φ40.
2. Потвърждение на типа модел: Изберете RMS за ултра нисък бюджет; РМТ за стандартни общи условия на труд; RMTL за изисквания за високо прецизно позициониране; RMH за сценарии с голямо натоварване и антидеформация.
3. Потвърждение на спецификацията на удара: Изберете стандартен ход от 50~1000 mm за конвенционална употреба; опционален удължен ход до 2000 mm за изисквания за шофиране на средни и дълги разстояния.
Резюме с едно изречение
Серията SOLH RM с магнитен съединител без прътов цилиндър в стил Airtac интегрира разнообразни самонасочващи се структури, ултраширока температурна адаптивност и чиста производителност при нулеви течове, служейки като високоефективно вътрешно решение за линейно задвижване с дълъг ход за среднобюджетно автоматизирано оборудване.
