Серия MGQ Компактен направляващ прътов цилиндър

MGQ серия тънък компактен направляващ цилиндър | Пневматичен цилиндър против въртене с висока твърдост

Марка: SOLH от Richge Technology

Общ преглед на продукта и основни структурни характеристики

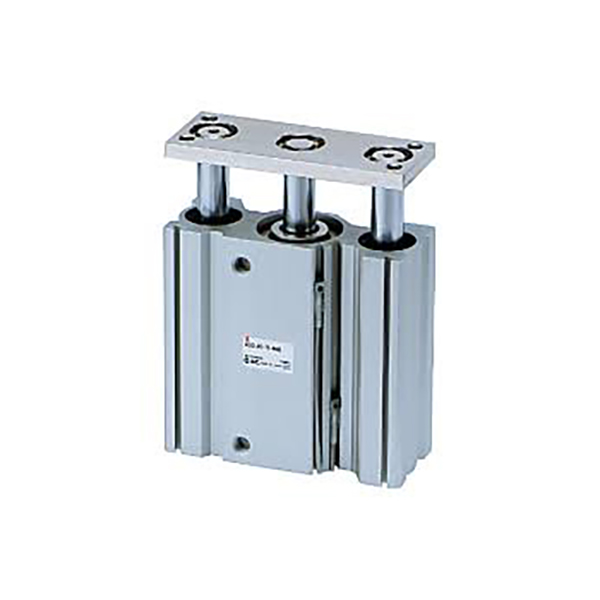

     Серията SOLH MGQ е тънък интегриран цилиндър с водещ прът, предназначен за автоматизирани станции с ограничено пространство. Възприемайки ултратънка интегрирана структура на водещия прът, той осигурява изключителна устойчивост на странично натоварване и високопрецизна производителност против въртене. Покривайки пълен диапазон на отвора от φ12 mm до φ100 mm, серията предоставя две конфигурации на лагери на ядрото: плъзгащ лагер MGQM и сачмен лагер MGQL. Той се прилага широко за сценарии с прецизно избутване, повдигане, спиране на детайла и позициониране, които изискват компактен монтаж, твърдо водене и работа с нулева деформация.

Основни структурни предимства

• Ултратънко интегрирано тяло: Водещите пръти и тялото на цилиндъра са интегрално формовани, намалявайки общата дебелина с 50% в сравнение с традиционните цилиндри на водещ прът. Това е оптималният избор за изключително компактен дизайн на оборудването и ограничени в пространството инсталационни оформления.

• Двойно направляваща структура с висока твърдост: Симетричната двойна опора на направляващия прът значително подобрява устойчивостта на странично натоварване, като капацитетът на странично натоварване е повече от два пъти по-голям от този на обикновените спирачни цилиндри. Той ефективно издържа на огъване и усукване, като се адаптира към ексцентрично натоварване и условия на работа при удар.

• Водеща в класа си точност срещу завъртане: Типът сачмен лагер MGQL постига свръхвисока точност без въртене от ±0,04°~±0,08° (по-висока точност с по-голям отвор); Типът плъзгащ лагер MGQM предлага стабилна точност на позициониране от ±0,05°~±0,10°, отговаряйки на различни изисквания за прецизно позициониране.

• Конфигурация с двоен лагер за пълни сценарии: Плъзгащ лагер (MGQM) за тежки натоварвания, прашни и тежки среди с ниска цена; сачмен лагер (MGQL) за изключително плавно движение с ниско триене и високочестотно прецизно циклиране.

• Стандартна премиум конфигурация: Вграден магнитен пръстен за съвместимост с магнитен превключвател, гумени буфери с два края за стабилна работа и безмаслен дизайн без поддръжка, подходящ за чиста индустриална среда.

• Пълни стандартни спецификации: Пълни размери на отворите от φ12 mm до φ100 mm, със стандартен ход, вариращ от 25 mm до 250 mm, покриващ повечето сценарии за автоматизирано управление на средни и големи товари.

Пълни правила за именуване на модели

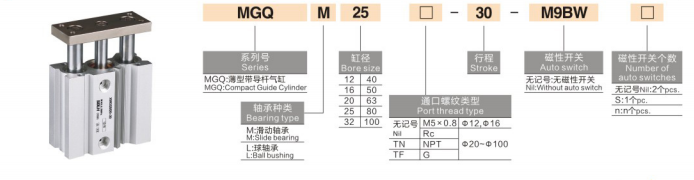

Примерен модел: MGQM32-50-M9BW-XB6

Примери за стандартна поръчка

• MGQM25-30: 25 мм отвор, 30 мм ход, стандартен тип плъзгащ лагер

• MGQL40-75-2M9B: 40 мм отвор, 75 мм ход, сачмен лагер с двойни магнитни превключватели

• MGQM50-100-XB6: 50 мм отвор, 100 мм ход, устойчив на висока температура модел на плъзгащ лагер

Стандартни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално налягане 0,5 MPa)

1. Общи параметри на ефективността

• Диапазон на работното налягане: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• Околна температура: -10℃~60℃ (конвенционална среда без лед); -10℃~150℃ (XB6 високотемпературна версия)

• Работна скорост на буталото: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 голям отвор)

• Буферен режим: Стандартен гумен буфер с двоен край; допълнителен буфер на въздушна възглавница за условия на работа с голямо въздействие

• Режим на смазване: Работа без масло без поддръжка, подходяща за чисти работилници

2. Теоретични данни за тягата (@0,5 MPa, единица: N)

3. Данни за теглото на продукта (50 mm ход, единица: kg)

Сравнение на MGQM срещу MGQL Core Selection

Методи за монтаж и типични сценарии за приложение

1. Гъвкав дизайн с няколко монтажа

• Директен монтаж на тялото: Запазени отвори за винтове на горната, долната и страничните повърхности за директно фиксиране; моделите над φ32 mm разполагат с 4-странни жлебове за превключватели за всепосочен магнитен превключвател, което позволява бързо сглобяване и поддръжка.

• Допълнителен монтаж по избор: Налични са аксесоари за фланец (F) и конзола за крака (L), поддържащи хоризонтално и вертикално многоъгълно оформление за адаптиране към различни конструкции на оборудване.

2. Основни промишлени приложения

• Автоматизация на конвейерна линия: спиране на детайла, позициониране на палета и повдигане на материал; силната устойчивост на удар предотвратява изместването на детайла по време на високоскоростно транспортиране и ограничаване.

• 3C електронна прецизна обработка: изваждане на щифта на PCB, позициониране на клемите и преместване на лек детайл; високата точност срещу въртене гарантира прецизен монтаж без деформация.

• Машини за опаковане: Задвижване на преграда за материал, превключване на врата на силоз и избутване на материал на къси разстояния; ултратънкото тяло перфектно се адаптира към компактното оформление на опаковъчното оборудване.

• Обща промишлена автоматизация: Повдигане на шаблони, изхвърляне на части и ексцентрично задвижване на товара; замества традиционните комбинации от отделен цилиндър + водещ прът, за да опрости структурата на оборудването и да намали разходите.

Изчерпателно сравнение на серията MGQ срещу MGP срещу MGG

Ръководство за бърз избор в три стъпки

1. Избор на размер на отвора: Изчислете необходимата тяга въз основа на действителното натоварване; изберете размер на отвора с теоретична тяга ≥ действително натоварване × 1,5, запазвайки 50% резерв за безопасност, за да избегнете претоварване.

2. Избор на тип лагер: Изберете плъзгащ лагер MGQM за тежки натоварвания, прашни и ексцентрични работни условия; изберете MGQL сачмен лагер за високо прецизно позициониране и високочестотно циклично движение.

3. Избор на функционална конфигурация

￮ Изискване за откриване на позиция: Оборудвайте M9B/M9BW магнитни превключватели (наличен е 4-странен монтаж за отвор ≥32 mm)

￮ Високотемпературна среда: Изберете -XB6 опция за устойчивост на висока температура (макс. 150 ℃)

￮ Работа с голямо въздействие: Надграждане до допълнителен буфер на въздушна възглавница (стандартен с гумен буфер)

Резюме с едно изречение

     Ултратънкият цилиндър на направляващ прът с висока твърдост от серията SOLH MGQ интегрира спестяващ място дизайн, силен анти-напречен товарен капацитет и ултра-висока точност срещу въртене, осигурявайки рентабилни и високостабилни решения за линейно задвижване за компактни, прецизни и тежки автоматизирани станции за спиране, повдигане и бутане.
