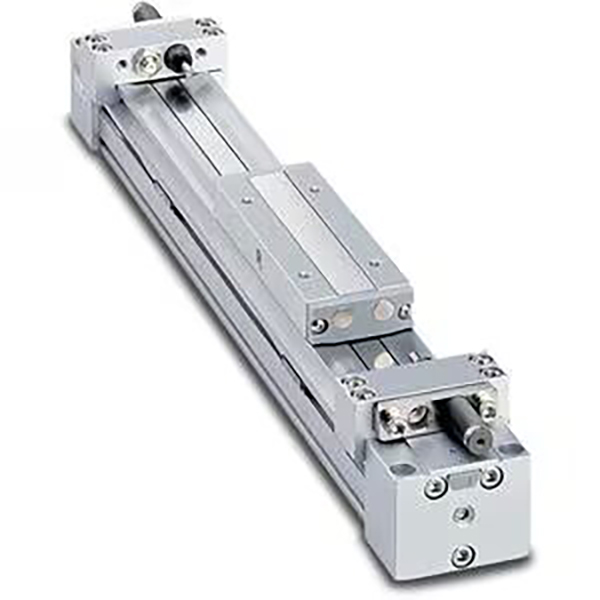

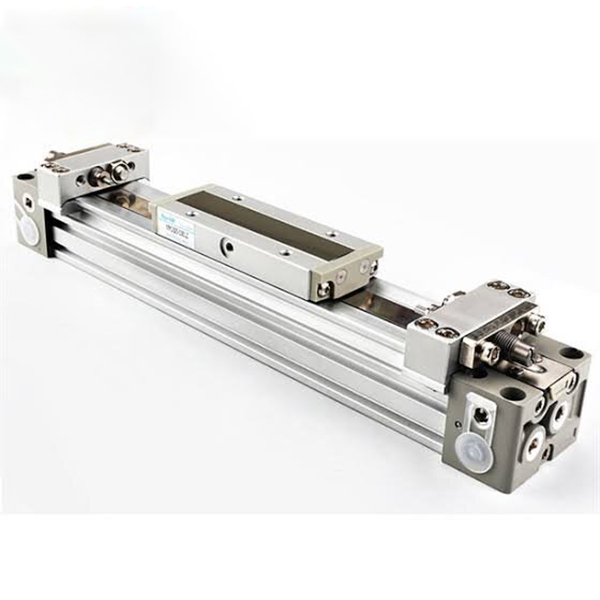

Серия MY1B механично съединен цилиндър без прът | Основен тип
SOLH MY1B механично съединен основен цилиндър без прът постига пълна взаимозаменяемост със съответните SMC модели. Оборудван с вътрешен уплътнителен колан и външен прахоустойчив колан, той премахва външния бутален прът, чиято обща инсталационна дължина е близка до ефективния ход и спестява повече от 50% пространство за оформление в сравнение с цилиндрите на напречния прът. Размерите на отвора варират от φ10 до 100 mm с максимален ход до 5000 mm. Плъзгащата маса е здраво свързана с буталото с изключителна устойчивост на огъване, което позволява директно монтиране на товара без допълнителни водачи при леки натоварвания. Предлага се тръбопровод в четири посоки (отпред, отзад, отстрани, отдолу); моделите φ25~40 реализират 17% намаление на теглото. Стандартно вградените регулируеми въздушни възглавници са оборудвани с допълнителни външни хидравлични буфери и регулатори на хода с два края. Предварително запазените жлебове пасват на магнитни превключватели от серия D-M9 и се поддържа работа без масло за чисти работилници. Класифицирани по капацитет на натоварване: φ10~20 за лек режим, φ25~40 за средно-лек режим, φ50~63 за среден режим, φ80~100 за тежък режим. Широко прилаган при транспортиране на материали на дълги разстояния, автоматично задействане на вратата, преместване на тежки детайли при обработка и позициониране с дълъг ход, натискане на нестандартни автоматизирани линии като икономично универсално решение за линейно задвижване.
Серия MY1B механично съединен цилиндър без прът | Основен тип
Марка: SOLH от Richge Technology
Общ преглед на продукта
Серията SOLH MY1B е класически механично съединен безпръчков цилиндър, предназначен за приложения с линейно задвижване с ултра дълъг ход. Приемайки вътрешен уплътнителен ремък под налягане и външна прахоустойчива ремъчна структура, той елиминира традиционното удължаване на пръта, постигайки инсталационна дължина, почти равна на действителния ход, и спестявайки над 50% място за монтаж в сравнение с конвенционалните цилиндри на напречна щанга. Покривайки размери на отворите от φ10 до φ100 mm и максимален ход от 5000 mm, той осигурява стабилно линейно движение със средна скорост и средно натоварване. Това е оптималното рентабилно решение за прехвърляне на материали на дълги разстояния, преместване на станции и бутане/дърпане на детайли в общо оборудване за автоматизация.
Основно позициониране и структурни характеристики
•Механична шарнирна конструкция без прът: Интегрирана структура на бутало и плъзгаща се маса без удължен бутален прът. Вътрешният уплътнителен колан поддържа въздушното налягане, докато външният прахоустойчив колан осигурява пълна защита. Общата дължина е равна на хода, реализирайки изключително високо използване на пространството за ограничени сценарии за инсталиране.
•Интегрирана плъзгаща се маса с висока твърдост: Плъзгащата се маса е здраво свързана с буталото, като се отличава с отлична устойчивост на огъващ момент. Товарите могат да бъдат директно монтирани върху плъзгащата се маса без допълнителни направляващи структури за леки приложения, което опростява механичния дизайн и монтаж.
•4-посочен тръбопровод и олекотена надстройка: Оптимизираната глава на цилиндъра поддържа тръбопроводи в четири посоки (отпред/отзад/отстрани/отдолу), което позволява регулиране на посоката на тръбопроводите на място за гъвкаво оформление. Модернизираната структура на корпуса на цилиндъра намалява теглото със 17% за моделите φ25/32/40 в сравнение със старите версии, намалявайки общото натоварване на оборудването.
•Стандартна регулируема въздушна възглавница: Вградените регулируеми въздушни буфери в двата края ефективно абсорбират работния удар и намаляват шума при работа за стабилна работа при средна скорост. Външните хидравлични буфери са опционални, за да се адаптират към работни условия с висока скорост и тежко натоварване.
•Без масло и дълъг експлоатационен живот: Стандартният дизайн на работа без масло се адаптира към чиста индустриална среда и общи автоматизирани производствени линии. Устойчивият на износване уплътнителен ремък осигурява дълготрайна работа с ниски разходи за поддръжка.
•Лесен монтаж на магнитен превключвател: Предварително запазени монтажни жлебове отпред и срещуположните страни на цилиндъра позволяват директен преден монтаж на магнитни превключватели от серия D-M9, което позволява удобно откриване на сигнал за позиция и гъвкава електрическа интеграция.

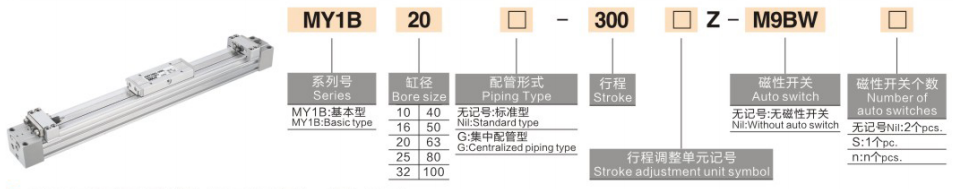

Пълно правило за кодиране на модела
Примерни модели: MY1B25-500Z | MY1B40-800AZ
Кодов сегмент
Спецификация Значение
MY1B
Сериен код: механично съединен цилиндър без прът, основен тип
10/16/20/25/32/40/50/63/80/100
Размер на отвора на сърцевината (mm)
100~5000
Дължина на хода (мм): Стандартна 100~2000 мм; Максимално разширено 5000 мм
A
Винтове за регулиране на хода с два края за прецизно позициониране на границата
Z
Стандартна конфигурация на въздушна възглавница с два края
G
Опционален тип централизиран тръбопровод
Примери за стандартна поръчка
•MY1B25-500Z: 25 мм отвор, 500 мм ход, стандартна въздушна възглавница с два края
•MY1B40-800AZ: 40 мм отвор, 800 мм ход, въздушна възглавница + винтове за регулиране на хода с два края
Основни технически спецификации (20 ℃ стандартно състояние)
1 Основни общи спецификации
•Режим на работа: Механично задвижване на шарнира с двойно действие
•Работна течност: Сгъстен въздух (възможна работа без масло)
•Околна температура: 5~60 ℃ (без среда на замръзване)
•Диапазон на работното налягане: 0.1~0.8MPa; Доказателствено налягане: 1.2MPa
•Работна скорост на буталото: 100~1000mm/s (със стандартна въздушна възглавница); 100~1500mm/s (с външен хидравличен буфер)
•Толерантност към инсулт: ≤1000mm ход: ±1.8mm; 1001~3000mm ход: ±2.8mm
2 Диаграма на ключовите параметри на ефективността (@0,5MPa)
Отвор φ (mm)
Теоретична тяга (N)
Допустимо натоварване (кг)
Допустим огъващ момент M1 (N·m)
Размер на порта
10
39
2
0.8
M5×0,8
16
98
5
2.5
M5×0,8
20
157
8
5.0
Rc1/8
25
245
12
10
Rc1/8
32
402
20
20
Rc1/8
40
628
30
40
Rc1/4
50
981
50
78
Rc3/8
63
1559
80
160
Rc3/8
80
2513
130
315
Rc1/2
100
3927
200
615
Rc1/2
Насоки за основна конфигурация и избор
1 Избор на размер на отвора по натоварване и тяга
•φ10~φ20 (леко натоварване): Приложимо за сценарии с натоварване ≤8 kg и микро дълъг ход (≤1000 mm), идеален за електронно оборудване и прехвърляне на малки автоматизирани устройства.
•φ25~φ40 (средно лек режим): Подходящ за 12~30kg средно-лек товар и конвенционална операция с дълъг ход от 1000~2000mm, широко използван при бутане на поточна линия и товарене/разтоварване на материали.
•φ50~φ63 (средно натоварване): Съчетава се с 50~80 кг средно натоварване и прехвърляне на тежки детайли, идеално за задвижване с дълъг ход на машинни инструменти и обработващи станции.
•φ80~φ100 (Тежък режим): Проектиран за 130~200 кг тежък товар, широкомащабно оборудване и логистична обработка на дълги разстояния, адаптиране към високочестотни тежки циклични работни условия.
Избор на конфигурация за 2 такта и буфер
•Диапазон на хода: Стандартни капаци на хода 100~2000 mm; разширената спецификация XB11 поддържа ултра-дълъг ход до 5000 mm за специални изисквания за шофиране на дълги разстояния.
•Въздушна възглавница (Z): Стандартна задължителна конфигурация за работа със средна скорост (≤1000 mm/s), ефективно намаляване на крайния удар и работния шум за стабилно циклично движение.
•Хидравличен буфер (L/H): Препоръчва се за високоскоростна работа (>1000mm/s) или условия на голямо натоварване (>50kg) за постигане на ултрастабилно движение и намаляване на шума.
•Винт за регулиране на хода (A): Оборудван за сценарии, изискващи прецизно позициониране на границата (±0,1 mm точност), поддържащ двустранно фино калибриране на хода.
3 Инструкции за монтаж и тръбопроводи
•Метод на монтаж: Тялото на цилиндъра може да се фиксира чрез долни или странични монтажни отвори; товарите могат да се монтират директно върху интегрираната плъзгаща се маса, без да е необходима допълнителна направляваща конструкция за приложения с леки натоварвания.
•Гъвкав 4-посочен тръбопровод: Поддържа превключване на предни, задни, странични и долни тръбопроводи, което позволява регулиране на посоката на място, за да се адаптира към различни изисквания за разположение на оборудването.
•Монтаж на магнитен превключвател: Запазени двустранни монтажни жлебове, съвместими с превключватели от серията D-M9B/D-M9N, реализиращи гъвкава и точна обратна връзка за позицията на хода.
Типични сценарии за индустриално приложение
•Трансфер на материал със свръхдълъг ход: Идеален за бутане и теглене на дълги разстояния от 1~5 метра в поточни линии за електроника, храни и опаковки, включващ спестяващ място монтаж и стабилна високоскоростна работа.
•Отваряне/затваряне на врати и капаци на оборудването: Прилага се за задвижване на тялото на вратите с дълъг ход на големи машинни инструменти и автоматизирано оборудване, с компактна структура и надеждна циклична работа.
•Тежко изместване на детайла: Подходящ за 30~200 kg тежки детайли с дълги ходове в автомобилната и механичната преработвателна промишленост, осигурявайки висока твърдост и отлична способност срещу огъващ момент.
•Позициониране и транспортиране на монтажна линия: Използва се за позициониране с дълъг ход и циклично натискане на производствени линии, със стандартен дизайн на въздушна възглавница за намаляване на шума и удара по време на високочестотна старт-стоп операция.
•Оборудване за автоматизация по поръчка: Универсално решение за линейно задвижване с дълъг ход за различни нестандартни автоматизирани станции, особено подходящи за ограничено пространство и чувствителни към разходите проекти за автоматизация.
Ръководство за бърз избор в три стъпки
• Потвърждение на размера на отвора: Изчислете необходимата тяга въз основа на теглото на товара с коефициент на безопасност ≥1,5. Препоръчителни правила за избор: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100 кг → φ80/100.
• Потвърждение на спецификацията на удара: Изберете стандартен ход от 100~2000 mm за конвенционални изисквания; изберете разширена спецификация XB11 за ултра-дълъг ход до 5000 мм.
• Съвпадение на функционалната конфигурация: Приемете стандартна въздушна възглавница (Z) за работа на средна скорост; надграждане до хидравличен буфер (L/H) за условия на работа с висока скорост или тежко натоварване; добавете винт за регулиране на хода (A) за изисквания за точно позициониране на границата.
Резюме с едно изречение
SOLH MY1B серия основен механично съединен цилиндър без прът разполага с 50% спестяване на пространство, 5000 mm ултра-дълъг ход, висока твърдост и 4-пътен гъвкав тръбопровод, служещ като универсално рентабилно решение за линейно задвижване за средноскоростно средно натоварване и дълъг ход, автоматизирано прехвърляне и позициониране.
