Ултратънка пневматична плъзгаща се маса с висока твърдост от серия MXF

Марка: SOLH от Richge Technology

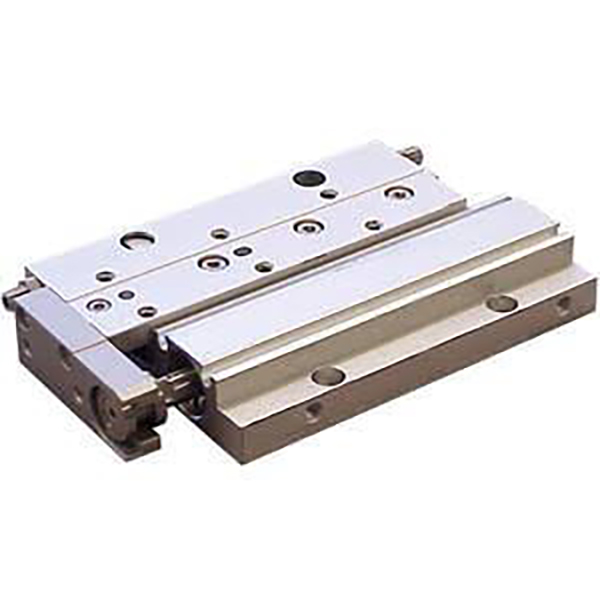

Общ преглед на продукта

     Серията SOLH MXF е ултратънка пневматична плъзгаща маса с висока твърдост и дълъг ход, предназначена за оборудване за автоматизация с ограничена височина. Отличаващ се с успоредно разположение на цилиндър и напречна ролкова водеща релса, двустранна горна/долна монтажна конструкция и среден капацитет на натоварване, той постига ултра ниска височина на тялото, която е с 40% по-тънка от конвенционалните MXS пързалки със същата спецификация. Със стабилно средно прецизно позициониране, плавна работа с дълъг ход и високочестотна циклична издръжливост, той служи като основно основно нископрофилно плъзгащо решение за прецизна обработка на материали, сглобяване и превключване на станции в компактни автоматизирани системи.

Основно позициониране и структурни характеристики

     -- Задвижваща структура с двойно действие: Приема стабилна двойнодействаща работа с размери на отвора, вариращи от φ8 до φ20 mm, осигурявайки надеждна мощност при средно натоварване от 20~180N, идеално съответстваща на сценарии за прецизно боравене със среден режим.

     -- Дизайн на водач с паралелен цилиндър и кръстосана ролка: Направляващата релса и цилиндърът са разположени успоредно, разделяйки натоварването на лагера от уплътняващото движение на буталния прът. Тази структура осигурява висока твърдост, ниско триене, работа с нулева междина и изключително гладко линейно движение.

     -- Изключително тънко тяло с нисък профил: Височината на тялото е само 16~27 mm, 40% по-ниска от еквивалентните модели MXS. Това е оптималният избор за изключително нисък просвет и изключително компактно разположение на оборудването.

     --Надеждна производителност със средна точност: Осигурява 0,03 mm движещ се паралелизъм, 0,05 mm вертикалност и ±0,02 mm повтаряща се точност на позициониране, отговаряйки напълно на стандартните изисквания за автоматизирано позициониране със средна точност.

     -- Двустранен високопрецизен монтаж: Снабден с горни проходни отвори и долни резбовани отвори, плюс отвори за щифтове за прецизно позициониране. Поддържа положителна и обратна инсталация, гарантираща висока точност на повторен монтаж след разглобяване и повторно сглобяване.

     -- Гъвкав тръбопровод и монтаж на сензори: Съвместим с напречни и аксиални двупосочни тръби. Вграден магнитен пръстен със скрит дизайн на жлеба на плъзгача за инсталация на магнитен превключвател, спестявайки място за монтаж без структурна намеса.

     -- Опции за регулируем ход и мулти-буфер: Стандартни полиуретанови буфери в двата края за стабилно омекотяване. Разполага с 5 mm регулируем ход на край (10 mm общ стандартен диапазон на подстригване), с опционална спецификация X11 за 15 mm ултра-дълга фина настройка и опционални хидравлични буфери за сценарии с високочестотен удар.

Пълно правило за кодиране на модела

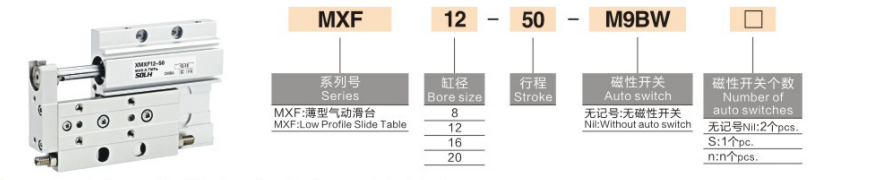

   1. Примерен модел: MXF12-50-M9BW

   2. Референтни примери за стандартна поръчка

     -- MXF8-20: Стандартен модел без превключвател, 8 мм отвор, 20 мм ход, двойно действие

     -- MXF20-100-2M9B: 20 ​​мм отвор, 100 мм дълъг ход, двойни магнитни превключватели за двупосочно наблюдение на позицията

     -- MXF16-75-X11: 16 мм отвор, 75 мм ход, 15 мм удължена настройка на хода

Основни технически спецификации (@0,5MPa, двойно действащ)

Основна производителност и предимства на продукта

     -- Ултратънка компактна структура за екстремно спестяване на пространство: С ултраниска височина на тялото от 16~27 mm, 40% по-тънък от серията MXS, той перфектно се адаптира към оборудване с ултра ниска хлабина и сценарии с гъсто модулно оформление, където не могат да се монтират конвенционални слайдове.

     -- Висока твърдост и стабилна работа с дълъг ход: Напречният ролков водач, съчетан с интегрирано монолитно тяло, елиминира пропуските при движение и деформацията. Поддържа стабилна работа без трептене при максимум 100 mm дълъг ход и високочестотни циклични условия.

     -- Двустранен монтаж със силна адаптивност: Поддържа фиксиране през горния отвор и монтаж на долния отвор с резба, съвместим както с позитивен, така и с обратен монтаж. Снабден с отвори за щифтове за прецизно позициониране, за да се гарантира висока точност на повторение след многократно разглобяване и сглобяване.

     -- Гъвкав регулируем ход и адаптация към множество станции: Стандартно 5 mm фино регулиране на край (10 mm общ диапазон на подстригване). Опционалната спецификация X11 осигурява 15 mm разширено регулиране на хода, отговарящо на изискванията за прецизно калибриране на хода за автоматизирани процеси с много станции.

     -- Без масло и дълъг експлоатационен живот с ниска поддръжка: Приема уплътнение с ниско триене и работен дизайн без масло, с експлоатационен живот от над 5 милиона цикъла. Приложим е както за чисти индустриални среди, така и за конвенционални автоматизирани производствени линии с минимални изисквания за ежедневна поддръжка.

Методи за монтаж и типични сценарии за приложение

   1. Двойни методи за монтаж

     -- Горен монтаж: Фиксиран чрез горни проходни отвори с горно разположение на товара. Съвпада с позициониращи щифтове за високо прецизно позициониране и стабилно поемане на натоварване.

     -- Долен монтаж: Фиксиран чрез долни резбовани отвори за директен монтаж на повърхността на оборудването. Отличава се със стабилен монтаж и е идеален за приложения с обратен монтаж.

   2. Типични промишлени приложения

     -- 3C Електронна индустрия: Ламиниране на екрана, обработка на модули, прехвърляне на печатни платки, превключване на станции за откриване и прецизно позициониране на електронни компоненти.

     -- Автоматизация за прецизен монтаж: Пресоване на малки части, сглобяване на клемите, задвижване на винтово закрепващо приспособление и циклична работа с леки инструменти.

     -- Машини за опаковане: Бутане на материал, задвижване на режещ инструмент, ламиниране на етикети и транспортиране на материал на къси разстояния.

     -- Общо оборудване за автоматизация: Плъзгане на тялото на вратата на оборудването, превключване на станции на производствена линия и високочестотно линейно задвижване със среден товар.

MXF срещу MXH срещу MXS | Сравнение на нископрофилна и компактна слайд таблица

Ръководство за бърз избор в три стъпки

   1. Избор на размер на отвора според натоварването: Диаметърът на отвора съответства на теглото на детайла: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Запазете не по-малко от 50% марж на натоварване, за да осигурите стабилна дългосрочна работа.

   2. Потвърждение за инсулт: Стандартният ход варира от 10 mm до 100 mm. Предпочитайте серията MXF за сценарии с дълъг ход (≥50 mm); изберете серия MXH за условия на работа с къс ход и висока честота.

   3. Съпоставяне на конфигурация:
     --  Откриване на позиция: Оборудвайте с двойни магнитни превключватели M9B за точно двупосочно наблюдение на позицията на хода.

     -- Фина настройка на хода: Изберете стандарт -X10 (5 мм подрязване) за редовна употреба; изберете -X11 (15 мм удължено подстригване) за многотактово прецизно калибриране.

     --  Оптимизация на буфериране: Приемане на стандартни полиуретанови буфери за конвенционална работа; надграждане до хидравлични буфери за сценарии с високочестотен удар и намаляване на шума.

Резюме с едно изречение

     Ултратънката пневматична плъзгаща се маса с висока твърдост от серията SOLH MXF се отличава с 40% по-ниска височина на тялото от MXS, водач с висока твърдост на напречна ролка, двустранен монтаж и стабилност при средно натоварване с дълъг ход, служейки като основно решение с висока цена-производителност за компактна автоматизация с ограничена височина и среднопрецизна работа с висока честота.
