Серия MGJ Ултракомпактен мини цилиндър с водещ прът | Високопрецизен тип против въртене

Марка: SOLH от Richge Technology

Общ преглед на продукта

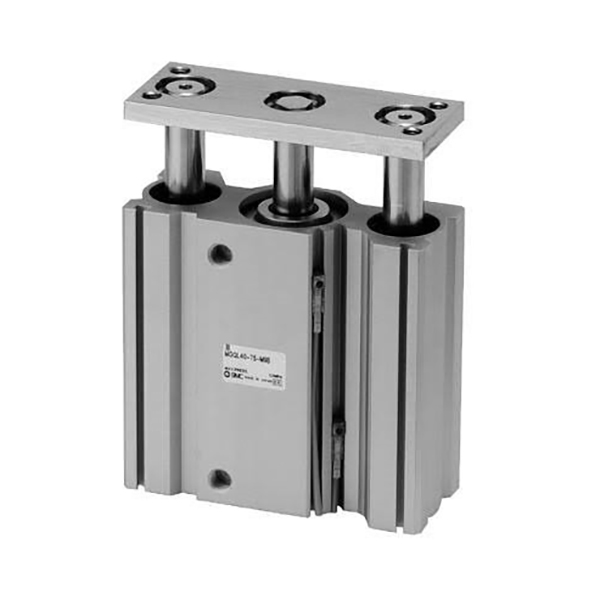

     Серията SOLH MGJ е ултра-малък, високопрецизен и лек цилиндър с водещ прът, специално проектиран за сценарии на микро автоматизация. Отличаваща се с ултракомпактна миниатюризирана структура, ±0,1° прецизно действие против въртене, двупосочен монтаж и едностранно централизиран дизайн на тръбопроводи и окабеляване, тази серия покрива само размери на отворите φ6 и φ10 с ултра-къс ход, вариращ от 5 mm до 20 mm. Той е идеално пригоден за приложения с микронатоварване, ограничено пространство и високо прецизно позициониране в електронно оборудване, медицински инструменти и прецизни машини, служейки като основен изпълнителен компонент за миниатюрни автоматизирани системи.

Основно позициониране и структурни характеристики

1.Изключителна миниатюризация и ултракомпактен размер

• Изключително малко покритие на спецификациите: Предлага се в φ6 mm и φ10 mm ултра-малки размери на отвора, със съвпадащи къси ходове от 5/10/15 mm (φ6) и 5/10/15/20 mm (φ10), изключително проектирани за изисквания за шофиране с микроход.

• Тънко и тънко тяло: Ултракомпактният модел MGJ6 се отличава с ултратънък и тесен размер на корпуса от 23+щрихи (дължина) × 29 mm (ширина) × 14,5 mm (височина), заемащ минимално място за инсталиране и адаптиращ се към силно интегрирано компактно оформление на оборудването.

2.Високопрецизна ефективност против въртене

• Снабдена с вградени двойни направляващи пръти и интегрирана структура на направляваща рамка, серията MGJ постига отлична способност за предотвратяване на деформация. Свръхниският толеранс на въртене достига±0,1°, ефективно избягване на отклонение на позицията по време на затягане на микрочасти, сглобяване и фина настройка и осигуряване на постоянна високопрецизна точност на позициониране.

3.Гъвкав монтаж и централизиранПроектиране на тръбопроводи

• Двупосочна опора за монтаж: Както долната, така и задната повърхност са запазени за фиксирана инсталация, поддържайки многоъгълно оформление в тесни и затворени пространства със силна адаптивност на сцената.

• Едностранни централизирани тръбопроводи и окабеляване: Въздушните тръби и линиите на магнитния превключвател са подредени равномерно от едната страна, реализирайки чисто и стандартизирано окабеляване по време на гъсто многоцилиндрово подреждане, опростявайки инсталирането на място и по-късната поддръжка.

• Монтаж на двоен превключвател за ултра-къс ход: Дори минималният ход от 5 mm може да бъде оборудван с два магнитни превключвателя, реализирайки цялостно откриване на позицията на двата края на хода без мъртъв ъгъл.

4.Лека и издръжлива циклична работа

• Изключително леко телесно тегло: Изключително ниско общо тегло — MGJ6-5 е само 27,3 g, а максималната спецификация MGJ10-20 е само 63,2 g, което значително намалява натоварването на оборудването и е подходящо за леки микро автоматизирани механизми.

• Без поддръжка и стабилна работа: Възприемайки безмаслен дизайн на смазване с гумени буфери с двоен край, той поддържа дълготрайно високочестотно циклично движение при леко натоварване, характеризиращ се с нисък шум, стабилна работа и дълъг експлоатационен живот.

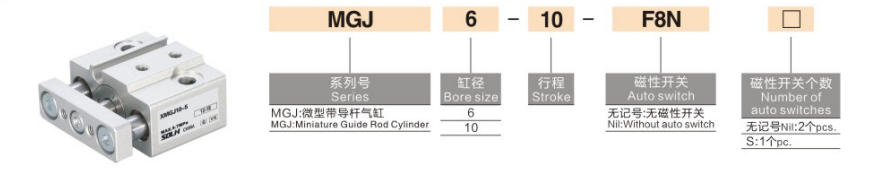

Пълно правило за кодиране на модела

Примерни модели: MGJ6-10-F8N | MGJ10-15S

Примери за стандартна поръчка

• MGJ6-5: φ6 отвор, 5 мм ход, стандартен тип без магнитен ключ

• MGJ10-15-2S: φ10 отвор, 15 mm ход, оборудван с 2 магнитни превключвателя за откриване на двойно крайно положение

• MGJ6-10-F8N: φ6 отвор, 10 mm ход, съвпада с D-F8N магнитен ключ

Основни технически спецификации (20 ℃, 0,5 MPa стандартно състояние)

1. Основни общи спецификации

• Режим на работа: Възвратно-постъпателно движение с двойно действие

• Диапазон на работното налягане: 0.15~0.7MPa; Пробно налягане: 1.05MPa

• Околна температура: -10℃~60℃ (работна среда без лед)

• Работна скорост на буталото: 50~500mm/s

• Буферен режим: Гумен буфер с два края за стабилно поглъщане на удара

• Режим на смазване: Работа без масло и поддръжка

2.Теоретична изходна тяга (@0,5MPa)

3.Спецификация на теглото на продукта (g)

Типични сценарии за индустриално приложение

• Електронно прецизно оборудване: Микро затягане на компоненти на мобилен телефон и камера, натискане на малка печатна платка, позициониране на клемите и прецизно сглобяване на микромодули.

• Медицинска апаратура: Превключване на миниатюрни клапани, повдигане и спускане на иглата за вземане на проби и прецизно задвижване на минимално инвазивно медицинско оборудване, отговарящо на медицинските изисквания за чиста и стабилна работа.

• Прецизни машини и оптика: Позициониране на сглобяването на микрочасти, фина настройка на оптичните лещи, калибриране на микроизместването на сондата за откриване и механизми за микрорегулиране с висока точност.

• Полупроводникова индустрия: Микро-транслиране на малки пластини, повдигане и позициониране на миниатюрни приспособления и изпълнително действие при леко натоварване в цехове за чисти полупроводници без прах.

Серия MGJ срещу серия MGP Основно сравнение (мини срещу стандарт)

Ръководство за бърз избор

1. Избор на размер на отвора: Изберете φ6mm за работно натоварване ≤10N; изберете φ10mm за работно натоварване ≤30N, съвпадайте с фактор на безопасност ≥2 за стабилна работа.

2. Избор на спецификация на удара: Изберете ултра-къс ход от 5/10/15/20 mm според действителните изисквания за задвижване с микроизместване.

3. Конфигурация на магнитен превключвател: Изберете 2S за откриване на двойна крайна позиция; изберете единичен S за обратна връзка на сигнала от един край; без маркировка за основен модел без превключватели.

Резюме с едно изречение

     Ултракомпактният мини цилиндър с направляващ прът от серията SOLH MGJ се отличава с микроразмер, ±0,1° висока точност срещу въртене, лека работа без масло и гъвкав монтаж, като е оптималният микро пневматичен задвижващ механизъм с висока точност за ограничено пространство миниатюрно автоматизирано, медицинско и електронно оборудване.
