Мини цилиндър от алуминиева сплав серия MAL | Лек икономичен пневматичен цилиндър

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

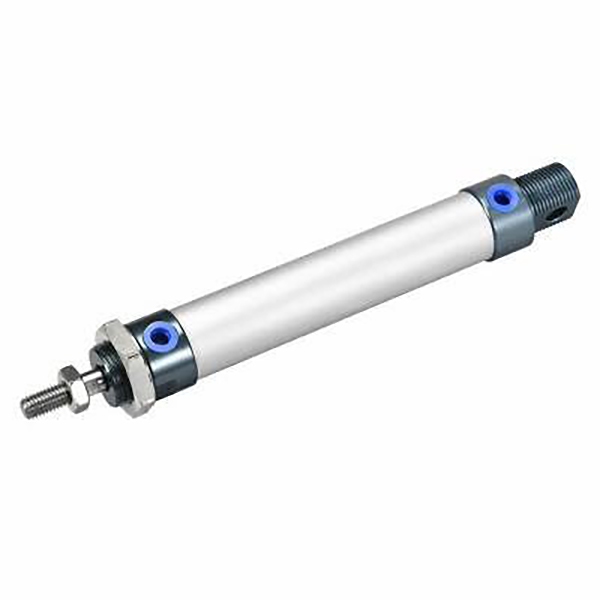

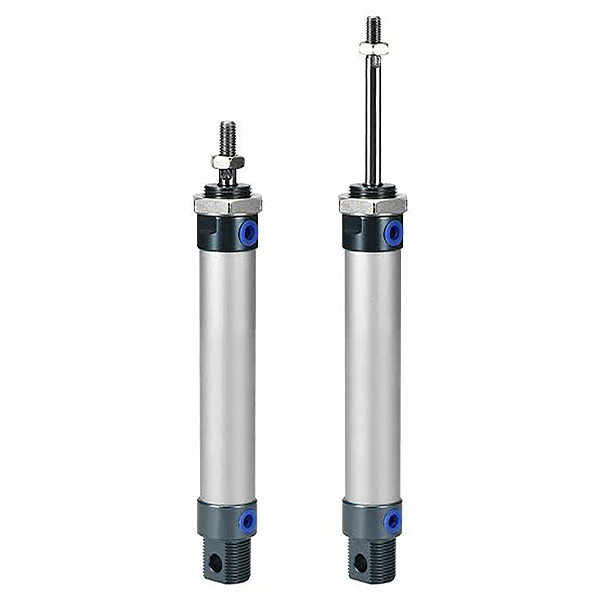

     Серията SOLH MAL е лек икономичен мини пневматичен цилиндър от алуминиева сплав, широко признат на пазара като рентабилно решение за мини цилиндри. Използвайки цилиндрична тръба от анодизирана алуминиева сплав и бутален прът от неръждаема стомана, той се отличава с изключително леко тегло, компактна структура и ниска цена. Със силна съвместимост със сериите MA и CM2, той е идеален за ниско натоварване, чувствително към бюджета автоматизирано оборудване в електрониката, опаковките, леката промишленост и сценарии за суха работа с ниско ниво на прах.

  1.1 Универсален стандарт и висока взаимозаменяемост

     Произведен в съответствие с местните универсални индустриални стандарти с унифицирани монтажни размери и спецификации на интерфейса. Той постига отлична структурна и размерна взаимозаменяемост с масовите цилиндри от серията MA и CM2, като поддържа подмяна без модификация, обновяване на оборудването и партиден стандартизиран монтаж.

  1.2 Лека структура на материала

     Конструиран с висококачествена цилиндрична тръба от анодизирана алуминиева сплав и крайни капаци от алуминиева сплав, съчетани с бутален прът от неръждаема стомана против ръжда. В сравнение с конвенционалните цилиндри от серията MA, серията MAL е с 15% по-лека на тегло и приблизително с 10 mm по-къса на обща дължина. Той осигурява изключителна преносимост и компактна инсталационна производителност, като същевременно контролира ефективно разходите.

  1.3 Стабилна структура за заключване на резба

     Приемане на технология за заключване на резбата на капака с двоен край със стегната и стабилна структура на сглобяване. Опростеният кръгъл и прав външен вид осигурява проста цялостна структура и удобно ежедневно разглобяване, поддръжка и отстраняване на грешки, като значително намалява по-късните оперативни разходи и разходи за поддръжка на лекотоварни автоматизирани производствени линии.

  1.4 Диверсифицирано движение и функционални производни

     • MAL с двойно действие: Възвратно-постъпателно движение на всмукателния въздух с два края, най-универсалният стандартен тип за конвенционална линейна автоматизация с леко натоварване.

     • MSAL с едно действие (Push Out): Пружинна избутваща структура, автоматично удължаване на пръта след прекъсване на захранването за механизми за безопасно нулиране.

     • MTAL с едно действие (отдръпване): Структура с пружинно връщане, автоматично прибиране на пръта след прекъсване на захранването за сценарии за защитно позициониране.

     • Двойна въдица MALD: Двукраен изходен бутален прът, реализиращ синхронна работа и удвоен ефективен ход за прецизно синхронно предаване.

     • MALJ Регулируем ход: Двойно действащ дизайн с регулируем ход, поддържащ прецизно позициониране и гъвкаво калибриране на хода за променливи работни изисквания.

  1.5 Гъвкав буфер и издръжлива уплътнителна система

     Стандартно оборудван с висококачествена гумена буферна подложка за основно намаляване на шума и абсорбиране на удара; допълнителен надграден въздушен буфер (C код) ефективно намалява вибрациите и шума по време на високоскоростна циклична работа. Приемайки двупосочно композитно уплътнение с ниско триене с вграден жлеб за съхранение на масло, цилиндърът се отличава с изключително ниско начално налягане и стабилна работа без масло, с експлоатационен живот до 5 милиона цикъла.

  1.6 Допълнителна конфигурация за магнитна индукция

     Серията MAL поддържа допълнителен вграден магнитен пръстен (S код), идеално съвместим с магнитни превключватели от сериите CS1-G и SMC M9B. Той реализира точно откриване на позицията на буталото в реално време и свързване на електрически сигнал, отговаряйки на изискванията за автоматизирано позициониране на цикъла и интелигентно наблюдение за лекотоварно оборудване за автоматизация.

2. Пълни правила за именуване на модели и примери за поръчки

  1. Типична структура на модела: MAL25-100S-CM-FA

 2. Примери за стандартни поръчки

     • Стандартен двойнодействащ магнитен модел: MAL32-75S-CM (32 мм отвор, 75 мм ход, кръгла опашка, с магнитен пръстен)

     • Модел с еднодействаща пружина: MTAL20-50S-U (20 мм отвор, 50 мм ход, плоска опашка, еднодействащо нулиране)

     • Модел с двоен прът с двойно действие: MALD25-100S-CA (25 мм отвор, 100 мм ход, въртяща се опашка, синхронна работа с двоен прът)

3. Основни технически параметри (стандартен тип)

4. 0,5 MPa Теоретична референтна таблица за тяга и напрежение (единичен прът)

 4.1 Двойно действащи (MAL) данни за ефективността

  4.2 Данни за ефективността на единично действащ (MTAL Spring Return).

5. Монтажни форми и производни модели

  5.1 Разнообразни универсални методи за монтаж

     • CM кръгла опашка: Стандартен прав монтаж, най-универсалният тип за конвенционална фиксирана линейна работа при леко натоварване

     • CA Swing Tail: Въртяща се структура на опашката, подходяща за механични механизми за осцилиране, обръщане и свързване

     • U плоска опашка: Ултракомпактен дизайн с плоска опашка, идеален за ултратънко и тясно оформление на пространството за инсталиране

     • FA/FB преден/заден фланец: Предно и задно фиксиране на плосък фланец, стабилна вертикална инсталация за оборудване за позициониране на леко натоварване

     • LB скоба за крака: Аксиално фиксиране на основата на крака, удобен страничен монтаж и гъвкаво разположение на оборудването

     • Двойна скоба за ухо SDB: Двойна шарнирна структура, адаптираща се към гъвкаво люлеене и специални условия на работа на връзките

  5.2 Серия от основни производни

     • MAL Стандартно двойно действие: Универсален олекотен модел с допълнителен магнитен пръстен за обща автоматизация при леки натоварвания

     • MSAL/MTAL с едно действие: Типове изтласкване/връщане на пружина за сценарии за безопасно нулиране и защитно позициониране

     • Двойна въдица MALD: Двустранна синхронна изходна структура, удвояваща ефективния ход и подобряваща стабилността на работа

     • MALJ Регулируем ход: Персонализиран дизайн на хода за прецизно позициониране и изисквания за обработка с променлив ход

     • MALC Регулируема възглавница: Подобрена структура на въздушния буфер, намаляваща удара и шума при висока скорост при честа циклична работа

6. Сравнение на избора на MAL срещу MA

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на отвор: Изберете подходящ размер на отвора въз основа на действителното тегло на товара, запазете повече от 50% граница на безопасност. Дайте приоритет на серията MAL за проекти за автоматизация с малко натоварване и чувствителни към бюджета.

     2. Избор на ход: Действителен работен ход плюс 10~20 mm запас на безопасност; следвайте стандартните граници на хода: двойно действие ≤500 mm, единично действие ≤150 mm.

     3. Функционална конфигурация: Изберете MAL за стандартно двойно действие, MTAL за еднодействаща възвратна пружина, MALD за синхронна работа с двоен прът. Изберете въздушна възглавница MALC за високоскоростна работа (>500 mm/s). Оборудвайте S магнитен пръстен + CS1-G/M9B превключватели за автоматично откриване на позиция.

Резюме с едно изречение

     Лекият мини цилиндър от алуминиева сплав от серията SOLH MAL се отличава с ултралека компактна структура, ултра ниска цена и разнообразни функционални опции, служейки като най-рентабилното пневматично решение за леко натоварване, суха среда и ограничено бюджетно малко автоматизирано оборудване.
