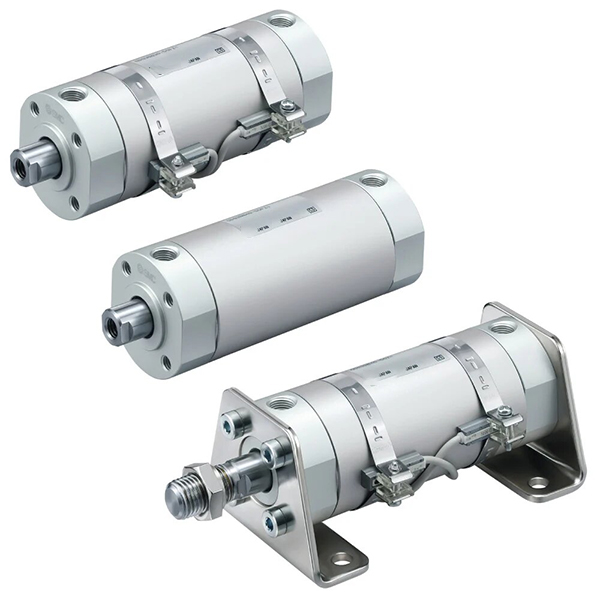

Ултра-къс лек цилиндър от серия CG3 | Компактен високоскоростен пневматичен цилиндър от ново поколение

Марка: SOLH от Richge Technology

1. Общ преглед на продукта и основни структурни характеристики

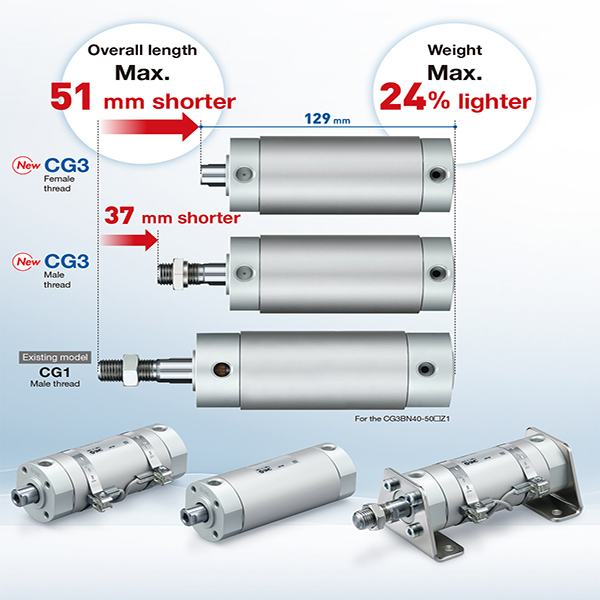

     Серията SOLH CG3/CDG3 е ултра-къс олекотен пневматичен цилиндър от алуминиева сплав от ново поколение, който служи като директен ъпгрейд и заместител на традиционната серия CG1. Той покрива широк диапазон на отворите от φ20 до φ100 mm, с максимално намаляване на общата дължина от 51 mm и 24% намаление на теглото в сравнение с CG1. Отличаващ се с ултракомпактен корпус, ултралеко тегло, високоскоростна работа с нисък шум и безмаслен дизайн без поддръжка, той е идеално подходящ за сценарии със средни и леки натоварвания, дълги ходове, висока честота и ограничено пространство, широко прилаган в автоматизирани производствени линии, електронно оборудване, опаковъчни машини и леки промишлени системи за автоматизация.

  1.1 Индустриален стандарт и силна взаимозаменяемост

     Разработена въз основа на новото поколение SMC къс тип кръгъл цилиндър, серията CG3 може да се похвали с отлична монтажна взаимозаменяемост със старата серия CG1, като същевременно постига по-компактни общи размери, ефективно обновява старото оборудване и оптимизира механичното пространство без сложни структурни модификации.

  1.2 Висококачествена олекотена материална структура

     Използване на високоякостна алуминиева сплав за тръба на цилиндъра и крайни капаци, съчетана с твърдо хромиран бутален прът. Оптимизираната формула на материала намалява общото тегло с 24% в сравнение с CG1, като се отличава с висока структурна здравина, отлично разсейване на топлината и силна устойчивост на деформация, осигурявайки стабилна дългосрочна високочестотна работа.

  1.3 Интегрирана компактна структура и гъвкав тръбопровод

     Интегрираната тръба на цилиндъра и конструкцията на крайния капак с конструкция за заключване на резбата опростява разглобяването, сглобяването и ежедневната поддръжка. Иновативното 4-посочно оформление на тръбопровода (интервал от 90°) осигурява ултра-голяма свобода за монтаж и тръбопроводи, решавайки трудностите при инсталацията на тясното пространство на оборудването и поддържайки разнообразни схеми на механично оформление.

  1.4 Разнообразни типове движение за пълно покритие на сценария

     • Двойно действие (CG3B): Възвратно-постъпателно движение на всмуквания въздух с два края, най-универсалният стандартен тип за конвенционално автоматизирано линейно задвижване.

     • Единично действие (CG3S/T): S = връщане на пружината, T = удължаване на пружината; автоматично нулиране след спиране на захранването за сценарии за безопасно блокиране и аварийно нулиране.

     • Двоен прът (CG3W): синхронно движение на пръта с два края, удвоен ефективен ход и отлична устойчивост на усукване за специални механизми за свързване и позициониране.

     • Невъртящ се прът (CG3K): Шестоъгълен бутален прът против усукване, нулево въртене по време на работа, за да се гарантира многократно позициониране с висока точност.

  1.5 Оптимизиран буфер и система за запечатване от висок клас

     Стандартен високоеластичен гумен буфер (N) за основно поглъщане на удари и намаляване на шума; допълнителен въздушен буфер тип А за високоскоростна честа работа за елиминиране на крайния удар и удължаване на експлоатационния живот. Оборудван с композитен уплътнителен пръстен с ниско триене и вграден жлеб за съхранение на масло, цилиндърът се отличава с изключително ниско стартово налягане, стабилна работа и поддръжка без масло, с експлоатационен живот от над 8 милиона цикъла.

  1.6 Интелигентна индукционна конфигурация

     Моделът CDG3 се предлага с вграден магнитен пръстен, съвместим с магнитни превключватели от серия M9B/A93/Z73 за откриване на позицията на буталото в реално време и PLC автоматично управление на връзката на сигнала; Немагнитната версия CG3 е приложима за обикновено циклично движение без изисквания за откриване на позиция.

2. Пълни правила за именуване на модели и примери за поръчки

 1. Типична структура на модела: CDG3BN25-100Z

  2. Примери за стандартни поръчки

     • Магнитен модел с двойно действаща вътрешна резба: CDG3BN32-200Z (диаметър φ32, ход 200 мм, оборудван с магнит, вътрешна резба в края на пръта)

     • Магнитен модел с еднодействаща пружина за връщане: CDG3S40-100Z (диаметър φ40, ход 100 mm, пружинно нулиране с едно действие, оборудван с магнит)

     • Магнитен невъртящ се прецизен модел: CDG3K50-150Z (диаметър φ50, ход 150 мм, шестоъгълен прът против усукване)

3. Основни технически параметри (стандартен тип)

4. 0,5MPa Теоретични данни за тяга и напрежение

  4.1 Двойно действаща (CG3B) таблица за натиск и напрежение

  4.2 Таблица на производителността на еднодействащи (CG3S пружинно връщане).

5. Типове монтаж и производни модели

 5.1 Разнообразни универсални методи за монтаж

     • B Основен тип: Директен монтаж чрез резби на крайния капак, най-универсалният и рентабилен метод на монтаж за стандартно линейно задвижване.

     • L Стойка за крака: Фиксиран чрез аксиална скоба за крака, специално проектирана за страничен монтаж и сценарии за хоризонтално фиксиране.

     • F/G фланец: Плосък монтаж на страничен фланец от страната на пръта / без прът за фиксирано вертикално позициониране и стабилизиране на голямо натоварване.

     • C/D Clevis Mount: Връзка с единична скоба / двойна скоба, подходяща за люлеещи се и свързващи механични конструкции.

     • E Монтаж на стойка: Монтаж на странична опора без прът, идеален за работни условия на обръщане и люлеене.

  5.2 Серия от основни производни

     • CDG3B: Магнитен тип с двойно действие (стандартен масов модел)

     • CDG3S/T: Магнитен тип с едно действие (пружинно връщане / пружинно удължаване)

     • CDG3W: Магнитен двоен прът с двойно действие

     • CDG3K: Магнитен невъртящ се тип шестоъгълен прът

     • CDG3R: Ултратънък тип директен монтаж за екстремни станции с ограничено пространство

6. Сравнение на избора на CG3 срещу CG1

7. Ръководство за бърз избор в 3 стъпки

     1. Избор на отвор: Изберете подходящия размер на отвора според действителното тегло на товара, запазете не по-малко от 50% граница на безопасност. Дайте приоритет на серията CG3 за условия на работа с леко натоварване и ограничено пространство.

     2. Избор на ход: Задайте действителния работен ход плюс 10~20 mm граница на безопасност. Следвайте стандартните правила за ход: двойно действие ≤300 mm, единично действие ≤100 mm.

     3. Функционална конфигурация: Изберете B за конвенционално възвратно-постъпателно движение с двойно действие; S за сценарии за безопасност при нулиране на пружина с едно действие; K за високо прецизно позициониране против усукване. Изберете A-тип въздушен буфер за високоскоростна работа (>500 mm/s), за да намалите удара и шума. Изберете CDG3 магнитен модел, съчетан с превключватели M9B/A93 за откриване на позиция в реално време и автоматично управление.

Резюме с едно изречение

     Ултра-късият лек цилиндър от ново поколение SOLH CG3 се отличава с ултра-компактно леко тяло, високоскоростна работа с нисък шум, безмаслена работа без поддръжка и разнообразни методи за монтаж, осигуряващи решения за линейно движение с висока цена и спестяващи място за средно и леко натоварване високочестотно автоматизирано оборудване.
