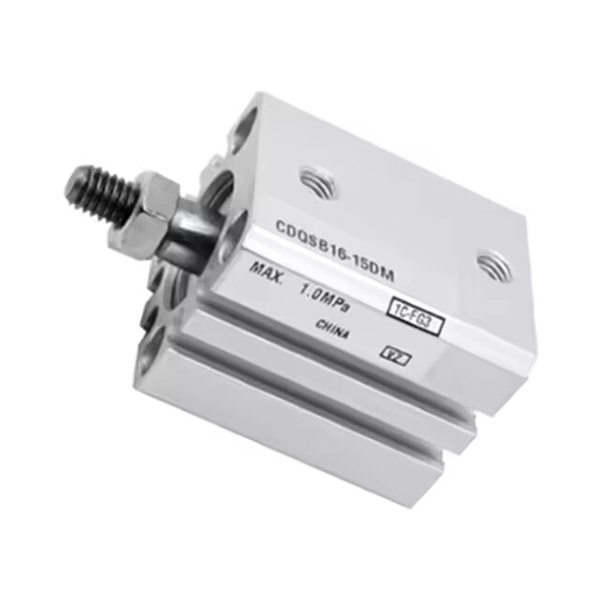

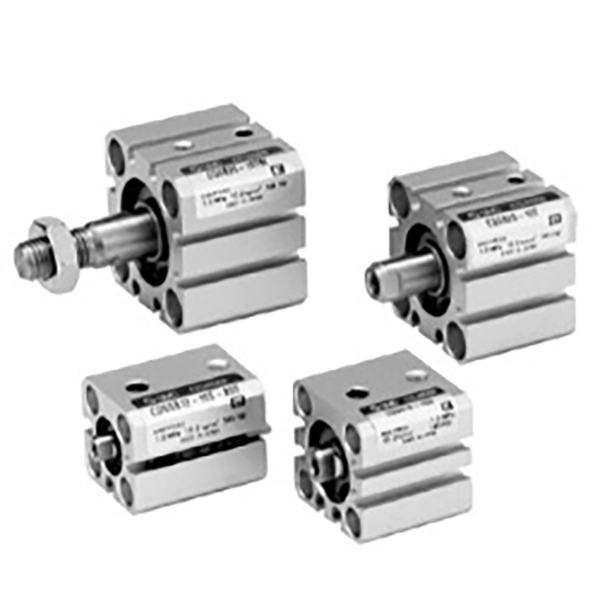

Компактен тънък цилиндър от серия CQS

Марка: SOLH от Richge Technology

Общ преглед на продукта

     Тънкият компактен цилиндър от серията SOLH CQS е взаимозаменяем със серията SMC CQS. Проектиран за ограничено пространство за монтаж и високопрецизни приложения с къс ход. Квадратно ултратънко тяло, размер на отвора φ12~25 mm, подобрена версия с висока точност, базирана на серията CQ2. Широко използван в полупроводници, 3C електроника и прецизни автоматизирани устройства за затягане, натискане и позициониране.

Структура и основни характеристики

     -- Квадратно ултратънко тяло, по-къса обща дължина от модела CQ2;

     -- Твърд анодизиран алуминиев варел, хромиран бутален прът, висока твърдост;

     -- Пълни варианти: стандартен единичен прът, двоен прът, невъртящ се прът, дълготрайна версия XB24;

     -- CDQS вграден магнит за откриване на датчик за позиция; многостранни сензорни слотове, сензорът не излиза извън цилиндъра;

     -- Фиксирана гумена възглавница от двата края, без въздушна възглавница;

     -- Уплътнение с ниско триене с резервоар за масло, работа без масло, експлоатационен живот ≥5 милиона цикъла.

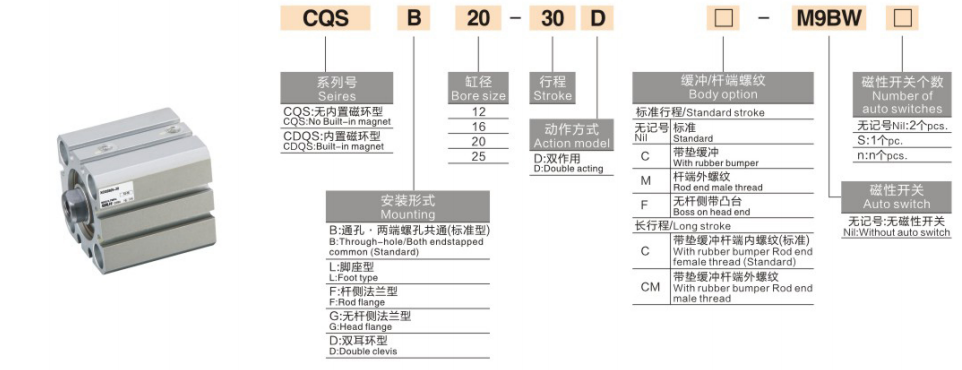

Правило за кодиране на модела

   1. Пример: CDQSB20-50D-M9BW

     -- C: Вграден магнит (CDQS); не C = немагнитен CQS

     -- DQS: Име на серията

     -- B=единичен прът; W=двоен прът; K=невъртящ се прът; KW=двоен антиротационен прът

     -- 20: Размер на отвора 12/16/20/25 мм

     -- 50: Дължина на хода 5~300 mm

     -- D: Нова стандартна структура

     -- M9BW: Опция за магнитен превключвател

Технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa

Резюме с едно изречение

     SOLH CQS ултракомпактен тънък пневматичен цилиндър с множество структурни варианти, висока твърдост и късо тяло, идеален високопрецизен задвижващ механизъм с къс ход за ограничено пространство 3C и полупроводниково оборудване за автоматизация.
