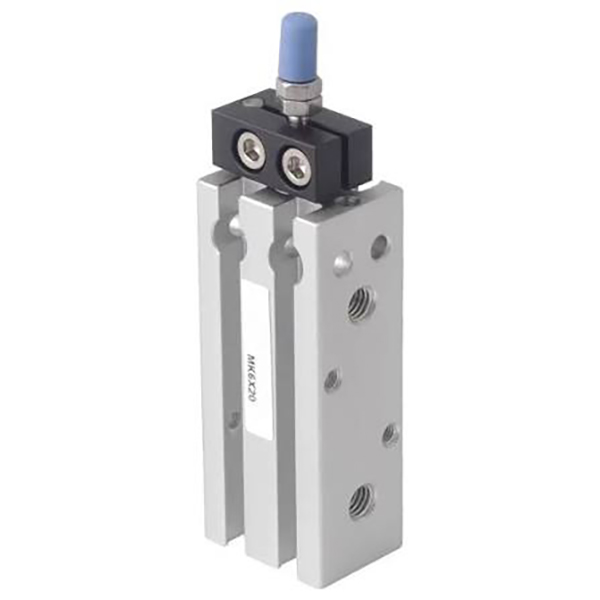

Многомонтиран цилиндър от серия MK

Компактният цилиндър SOLH MK с шест повърхностен монтаж е надграден от цилиндър MD с вграден механизъм против въртене. Точността на буталния прът срещу усукване достига ≤±0,5°, директно взаимозаменяема със серията Airtac MD и SMC CQS. Квадратното тънко тяло позволява монтаж без скоби от шест страни и улеснява компактното успоредно разположение на множество цилиндъра. Вариантите включват модели MK с двойно действие, MSK/MTK с едно действие, MKD с двоен прът и модели с регулируем ход MKJ. Вграден магнитен пръстен по избор с гумени крайни буфери и безмаслена способност. Размери на отвора φ6~32 mm, широко прилагани в 3C прецизни инструменти и позициониране на затягане с къс ход за автоматизация, изискваща фиксиран ъгъл на детайла в ограничено пространство.

Изпратете запитване

Описание на продукта

Компактен цилиндър против въртене с множество монтажи от серия MK

Марка: SOLH от Richge Technology

Общ преглед на продукта

Тънкият мултимонтиран цилиндър от серията SOLH MK е подобрена версия на MD цилиндър с вграден механизъм против въртене. Квадратното тяло поддържа монтаж на шест повърхности без допълнителни скоби. Структурата против усукване ограничава въртенето на буталния прът, позволява многоцилиндров паралелен монтаж, идеален за прецизна автоматизация с ограничено пространство с изисквания за ъглово позициониране. Директно взаимозаменяем със серията Airtac MD и SMC CQS.

Структура и функции

-- Квадратно тънко алуминиево тяло, интегриран направляващ слот против въртене;

-- Твърд анодизиран цилиндър, хромиран бутален прът, издръжлив и лек;

-- Пълни варианти: MK (двойно действащ), MSK (удължаване на пружината), MTK (прибиране на пружината), MKD (двоен прът), MKJ (регулируем ход на двоен прът); суфикс -S за вграден магнит;

-- Точност против въртене ≤±0,5 °, избягвайте ъгловото отклонение на детайла;

-- Монтира се отпред, отзад, отляво, отдясно, отгоре, отдолу; поддържа паралелен монтаж рамо до рамо;

-- Периферентни сензорни жлебове за монтаж на гъвкав магнитен превключвател.

Правило за кодиране на модела

1. Пример: MK20-50-S

-- MK: Сериен код; K=противовъртене; D=двоен прът; J=регулируем ход

-- 20: Размер на отвора: 6/10/16/20/25/32 мм

-- 50: Дължина на хода 5~100 мм

-- -S: Вграден магнитен пръстен

Технически спецификации

Параметър	Спецификация
Размер на отвора	6,10,16,20,25,32 мм
Работно налягане	Двойно действащ:0.2~1.0MPa; Еднодействащ: 0.15~1.0MPa
Доказателство за налягане	1,5 MPa
температура	Без магнит: -20~+70 ℃; Магнитна версия: 0~+60℃
Скорост на буталото	30~500 mm/s
Възглавница	Фиксирани гумени буферни подложки
Порт Резба	M5 (φ6~25); G1/8 (φ32)
Смазване	Работа без масло
Анти-въртене	Точност ≤±0.5°

Теоретична тяга и издърпване при 0,5 MPa (единичен прът, N)

Диаметър (mm)	Тяга (N)	Издърпайте (N)
6	14	11
10	39	31
16	101	89
20	157	141
25	245	220
32	402	362

Ръководство за избор

-- Изберете отвор с минимум 50% запас на безопасност за работно натоварване;

-- Добавяне на 5 ~ 10 мм надбавка към практичния ход на пътуването; максимален стандартен ход:100мм;

-- Изберете -S модел, ако се изисква откриване на позиция; изберете MKD двоен прът за състояние на странично натоварване.

Резюме с едно изречение

Компактен цилиндър SOLH MK с шест повърхностен монтаж, оборудван с вграден механизъм против въртене, подходящ за прецизно позициониране и компактно многоцилиндрово оформление в оборудване за автоматизация с ограничено пространство.
