Алуминиев лек кръгъл цилиндър от серия CG1 / CDG1

Марка: SOLH от Richge Technology

Общ преглед на продукта

    Алуминиев олекотен кръгъл цилиндър SOLH CG1/CDG1, отвор φ20~100 mm, наследник на старата серия SMC CA1 с напълно взаимозаменяеми монтажни размери. Характеристики: лек, универсален монтаж, гъвкаво разположение на тръбопроводите, нисък шум и висока скорост. Широко използван в автоматизирани конвейерни линии, електронно оборудване, опаковъчни машини, оборудване за лека промишленост за леки и средни натоварвания, дълъг ход и високочестотни бутални приложения.

Основна структура и характеристики на дизайна

   1. Стандарт: Ново поколение лек кръгъл цилиндър SMC, директен заместител на серията CA1.

   2. Материал: Екструдиран алуминиев варел и крайни капачки, твърд хромиран бутален прът. 30% по-лек от конвенционалните стандартни бутилки, висока якост и добро разсейване на топлината.

   3. Структура: заключени с резба крайни капачки, права кръгла форма, лесно разглобяване и поддръжка. 4 насочени въздушни отвора (интервал от 90°), изключително гъвкаво разположение на тръбите.

   4. Операционни варианти

     -- CG1B Двойно действие: Подаване на въздух от двата края, най-често срещаният стандартен модел

     -- CG1S / CG1T Единично действие: S=възвратна пружина; T=Разтягане на пружината, автоматично нулиране след спиране на въздуха

     -- CG1W ​​двоен прът: прътът е удължен от двете страни, синхронно движение, подобрен капацитет против усукване

     -- CG1K невъртящ се прът: шестоъгълен бутален прът за прецизно позициониране и против усукване

   4. Възглавница: Стандартна гумена възглавница; въздушна възглавница (суфикс A) по избор за намаляване на удара и шума при висока скорост.

   5. Уплътнение: Композитно уплътнение с ниско триене с канал за резервоар за масло, ниско налягане при стартиране, работа без масло, експлоатационен живот ≥8 милиона цикъла.

   6. Откриване на позиция: CDG1, оборудван с вграден магнитен пръстен, съвместим с автоматични превключватели M9B/A93/Z73 за обратна връзка за позицията на буталото; CG1 без магнит, не може да инсталира магнитни превключватели.

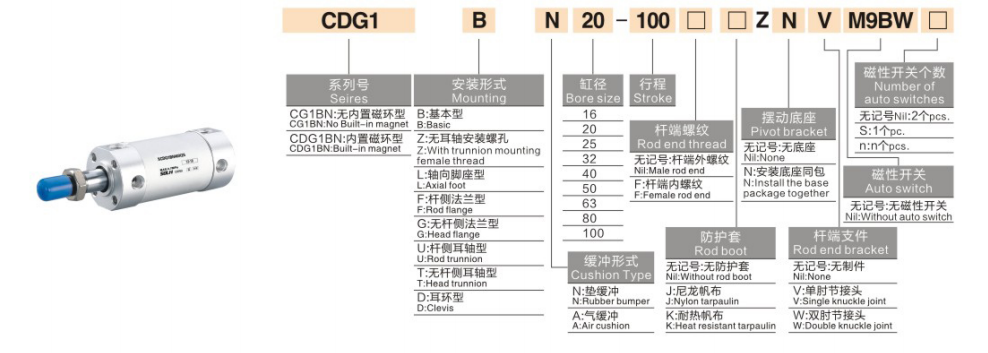

Пълно правило за кодиране на модела

   1. Пример за модел: CDG1BN25-100Z

   2. Референтни примери за стандартна поръчка

     -- CDG1BN32-200Z: отвор 32, ход 200, двойно действащ, вграден магнит, вътрешна резба на пръта

     -- CDG1S40-100Z: отвор 40, ход 100, еднодействаща пружина за връщане, вграден магнит

     -- CDG1K50-150Z: Диаметър 50, ход 150, невъртящ се шестоъгълен бутален прът

Универсални основни технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът, единица: N)

   1. Двойно действащ CG1B

  2. Еднодействащ CG1S (възвратна пружина при 0,5 MPa)

Монтажни форми и производни модели

   1. Опции за монтаж

     -- B Основен тип: Директен монтаж чрез резба на крайната капачка (най-често срещана)

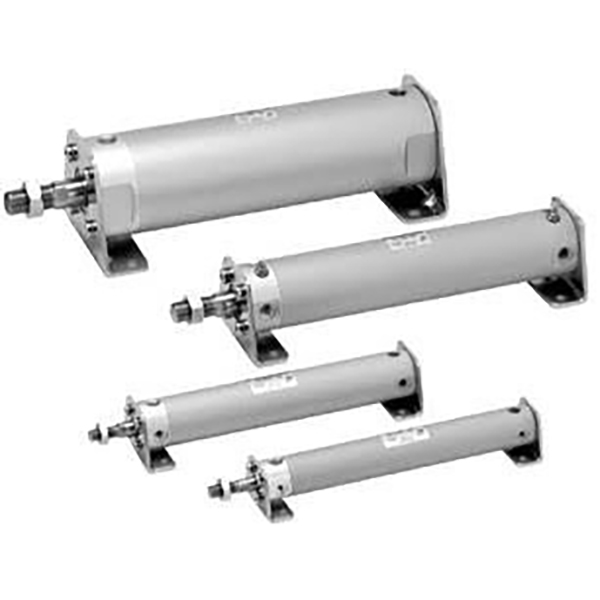

     -- L Монтаж на крака: Аксиална скоба на крака за страничен монтаж

     -- F/G фланец: Фиксиране на фланец от страната на пръта/главата

     -- C/D скоба: Единична скоба / двойна скоба за люлеещ механизъм

     -- E Trunnion: Монтаж на цапфа от страната на главата за обръщане и люлеене

   2. Основни производни серии

     -- CDG1B: Стандартно двойно действие с вграден магнит

     -- CDG1S/T: Еднодействаща пружина за връщане/удължаване на пружината

     -- CDG1W: Двоен прът с двойно действие

     -- CDG1K: Невъртящ се шестоъгълен бутален прът

     -- CDG1R: Тънка версия за директен монтаж за ограничено аксиално пространство

     -- CDG1KR: Директен монтаж + невъртящ се прът с двойно действие

Ръководство за бърз избор в 3 стъпки

   1. Избор на отвор: Изчислете необходимата тяга и хоризонтално натоварване, резервирайте ≥50% граница на безопасност; дайте приоритет на CG1 за приложения с леко-средно натоварване и дълъг ход.

   2.  Потвърждение на хода: Добавете допълнителни 10~20 mm граница на движение; Максимален ход: двойно действие ≤1000 mm, единично действие ≤300 mm.

   3. Съвпадение на конфигурацията

     -- Работа: Двойно действие → B; еднодействаща възвратна пружина → S; изискване против усукване → K

     -- Възглавница: Добавете суфикс A въздушна възглавница при работна скорост>500 mm/s

     -- Обратна връзка за позицията: Изберете модел, оборудван с магнит CDG1, съответстващ на автоматичните превключватели M9B/A93

Резюме с едно изречение

     Алуминиевият олекотен кръгъл цилиндър SOLH CG1/CDG1 е напълно взаимозаменяем със серия SMC CA1, лек дизайн с многопосочни тръби, множество възможности за монтаж, идеален линеен задвижващ механизъм с дълъг ход за опаковки, конвейери и електронни автоматизирани производствени линии.
