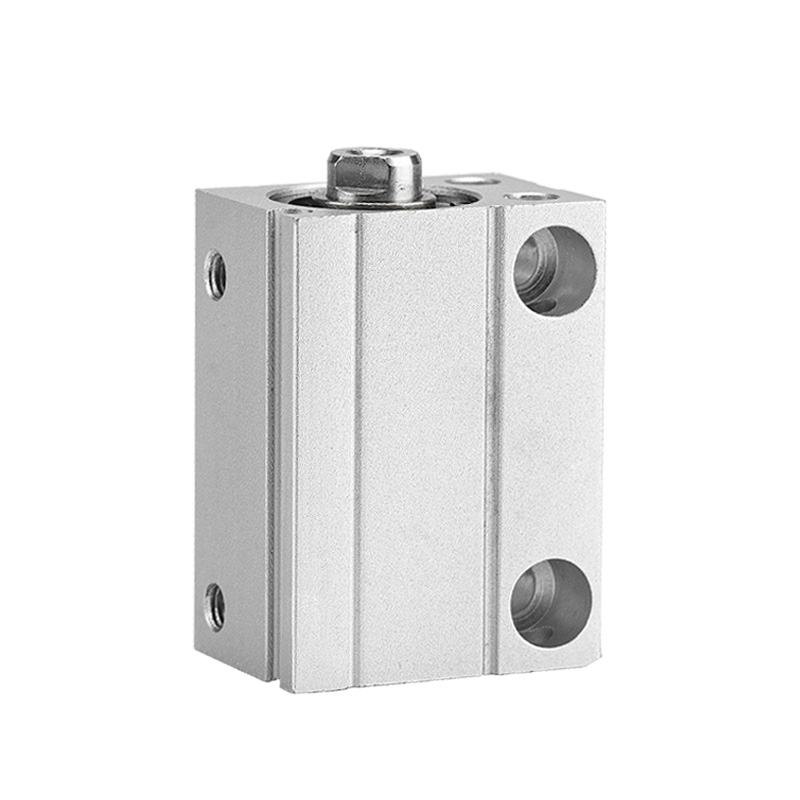

Серия CDUJB Компактен цилиндър със свободен монтаж

Марка: SOLH от Richge Technology

Общ преглед на продукта

    SOLH CDUJB серия ултра-мини цилиндър за свободен монтаж е предназначен за оборудване с ограничено пространство за монтаж. В сравнение със стандартната серия CU, общата дължина е намалена с 64%, а обемът е намален със 70%. Квадратно компактно тяло позволява директен монтаж на няколко повърхности без скоби. CDUJB оборудван с вграден магнит за откриване на позиция. Широко приет в 3C електрониката, медицинските инструменти и прецизната автоматизация на полупроводниците.

Варианти на сериите

Предимства на основната структура

     -- Супер компактно квадратно тяло, подходящо за плътно оформление и вграден джиг;

     -- Многостранни монтажни отвори отдолу, отстрани и от края, монтирайте от произволна ориентация;

     -- Вграден магнит (CDUJB), двойни сензорни гнезда за откриване на позицията на разгъване/прибиране;

     -- MU-S025 магнитна екранираща плоча по избор, за да се избегнат взаимни смущения за близко разположени цилиндри;

     -- Допълнителна гумена крайна възглавница за намаляване на удара за малки детайли;

     -- Дизайнът без мед на CDUJS избягва утаяването на метал за чиста среда.

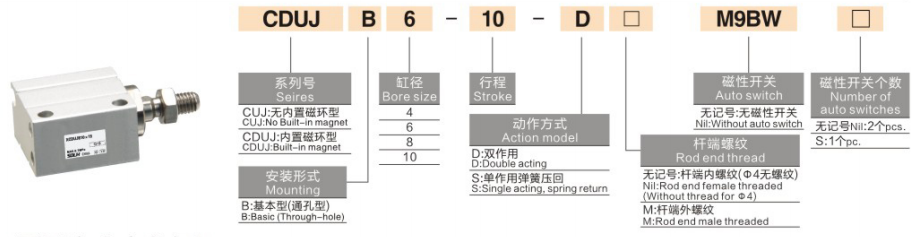

Правило за кодиране на модела

   1. Пример: CDUJB8×15D-M

     -- CDUJB: Сериен код (C = вграден магнит; CUJB = без магнит)

     -- 8: Размер на отвора (mm): 4,6,8,10,12,16,20

     -- 15: Дължина на хода (mm)

     -- D: Двойно действие; S: Възвратна пружина с едно действие

     -- M: Прът с външна резба; Без знак = вътрешна резба; φ4/φ6 без резба на пръта

Технически спецификации

Теоретична изходна сила (N)

Съвети за приложение и избор

   ✅ Типични приложения

     -- 3C електроника микро джиг, транспортиране на чип, поставяне на конектор;

     -- Обработка на проби от медицинско оборудване, механизъм за микро бутане;

     -- Позициониране на полупроводникови пластини, миниатюрен задвижващ механизъм за чиста стая;

     -- Автоматичен стопер, късо затягане и позициониране.

   ⚠️ Напомняния за избор

     -- Не е подходящ за тежък страничен офсетен товар; добавете водач, ако съществува странична сила.

     -- Необходима е магнитна екранираща плоча, когато няколко цилиндъра са монтирани един до друг.

Резюме с едно изречение

      SOLH CDUJB ултракомпактен пневматичен цилиндър със свободен монтаж позволява многопосочна инсталация без скоби, идеален микро линеен задвижващ механизъм за прецизна автоматизация с ограничено пространство в 3C, медицинската и полупроводниковата промишленост.
