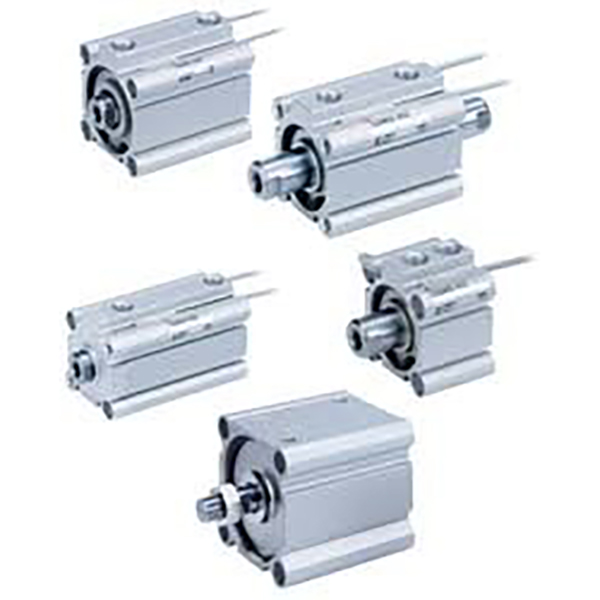

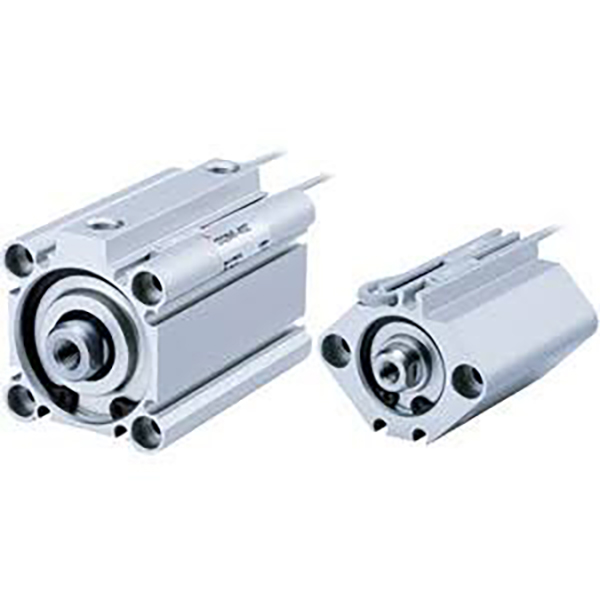

Компактен тънък пневматичен цилиндър от серия CQ2

Марка: SOLH от Richge Technology

Общ преглед на продукта

     SOLH CQ2 серия квадратен компактен тънък цилиндър, напълно взаимозаменяем с оригиналния стандарт CQ2. Изключително късо тяло, дължината е намалена с 50% спрямо стандартния цилиндър на напречната щанга. Пълна гама от отвори φ4~200 mm, широко използвани за затягане, натискане и позициониране в опаковки, автомобили, електроника и обща автоматизация.

Структура и основни характеристики

     -- Квадратно ултратънко алуминиево тяло, твърда анодизирана повърхност, висока твърдост;

     -- Хромиран бутален прът, лек и издръжлив;

     -- Няколко варианта: единичен прът, двоен прът, невъртящ се прът, въздушна възглавница, версия с ултра-къс ход;

     -- CDQ2 вграден магнит за откриване на позиция; многостранни сензорни жлебове, превключвателите не изпъкват;

     -- Стандартна гумена броня, опционална въздушна възглавница за високоскоростна работа;

     -- Уплътнение с ниско триене с резервоар за масло, работа без масло, експлоатационен живот ≥5 милиона цикъла.

Правило за кодиране на модела

   1. Пример: CDQ2B25-50Z-M9B

     -- C: Вграден магнит (CDQ2); не C = немагнитен CQ2

     -- DQ2: Име на серията

     -- B=единичен прът; W=двоен прът; K=невъртящ се прът; KW=двоен антиротационен прът

     -- 25: Размер на отвора 4~200 мм

     -- 50: Дължина на хода

     -- Z: Нова олекотена стандартна структура

     -- -C: Опция за въздушна възглавница

     -- M9B: Магнитен превключвател

Технически спецификации

Теоретична тяга и теглителна сила при 0,5 MPa (единичен прът)

Резюме с едно изречение

     SOLH CQ2 универсален компактен тънък пневматичен цилиндър покрива пълен отвор φ4 ~ 200 mm, богати структурни варианти с опционална въздушна възглавница и анти-ротационен прът, най-широко използваният задвижващ механизъм с къс ход за спестяващо пространство оборудване за автоматизация.
