Марка: SOLH от Richge Technology

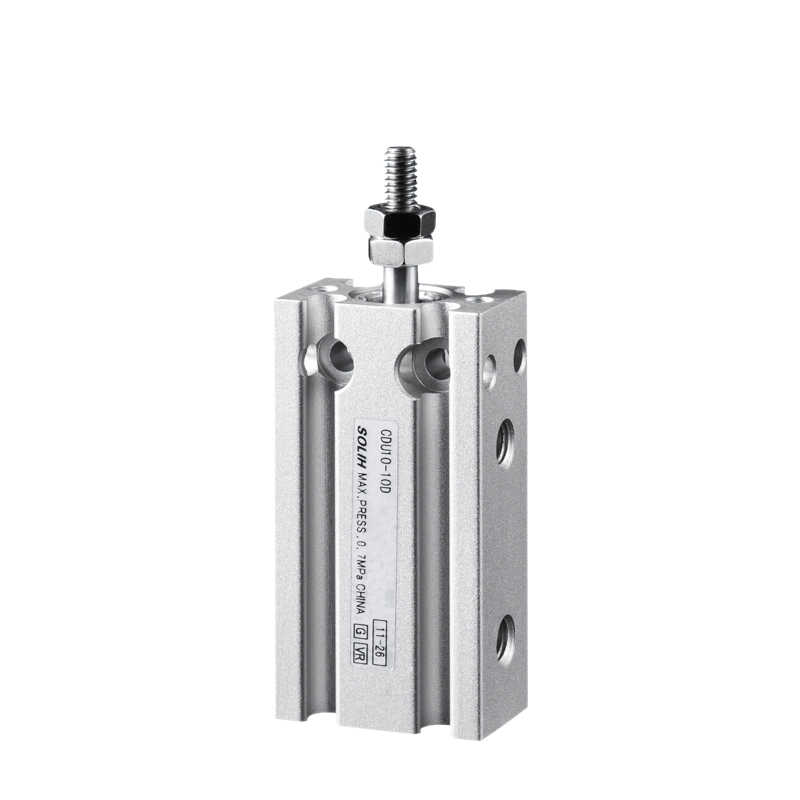

SOLH CU/CDU серия правоъгълен цилиндър за свободен монтаж. Отворите за много повърхностен монтаж позволяват директен монтаж във всяка ориентация без скоби. Ултратънък компактен дизайн, широко използван за натискане, затягане и позициониране при леко натоварване в оборудване за автоматизация с ограничено пространство за инсталиране.
|
Модел |
Характеристика |
Приложение |
| CU |
Без магнитен пръстен не могат да се поставят магнитни превключватели |
Чувствителни към разходите проекти без обратна връзка за позицията |
| ХДС |
Вграден магнит, поддържа CMSH/DMSH магнитни сензори |
Нуждаете се от откриване на положението на удължаване/прибиране |
| CUK/CDUK |
Невъртящ се бутален прът |
Ъгълът на детайла трябва да бъде фиксиран, за да се предотврати въртенето на вала |
| CUW/CDUW |
Двоен бутален прът, интегриран водач, антиусукване |
Приложения със странично натоварване и изместваща сила |
-- Многопосочен монтаж: Монтирайте отдолу, отстрани или от края, с изключение на монтажната скоба;
-- Тънък правоъгълен корпус, 40% по-тънък от стандартния цилиндър на напречна щанга;
-- Множество структури: стандартен единичен прът, прът против въртене, двойно направляван прът;
-- Версия с вграден магнит (CDU) с регулируеми сензорни слотове;
-- Самосмазващ се лагер, продължителна работа без масло;
-- Фиксирани гумени буферни подложки за намаляване на удара и шума.

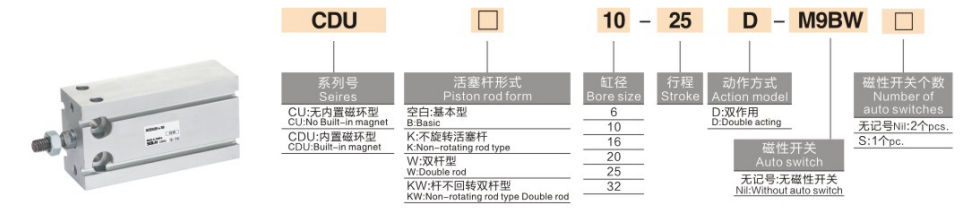

1. Пример: CDU16×30S
-- CDU: Име на серията, C=вграден магнит; K=невъртящ се прът; W=двоен прът
-- 16: Размер на отвора (mm): 6,10,16,20,25,32
-- 30: Дължина на хода (mm)
-- S: Стандартна спецификация
|
Параметър |
Спецификация |
| Размер на отвора |
6,10,16,20,25,32 мм |
| Стандартен удар |
5~60 мм |
| Актьорски тип |
Двойно действие (по подразбиране); еднодействаща пружина за връщане/излизане |
| Работно налягане |
Двойно действащ:0.05~0.7MPa; Еднодействащ: 0.15~0,7MPa |
| Доказателство за налягане |
1,05 MPa |
| температура |
-10~60 ℃ (без лед във въздуха) |
| Скорост на буталото |
50~500 mm/s |
| Възглавница |
Фиксиран гумен буфер от двата края |
| Порт Резба |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Смазване |
Работа без масло |
|
Диаметър (mm) |
Площ на тласък/издърпване |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314.2 / 282.7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490.9 / 452.4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562.9 / 528.4 |
-- 3C и полупроводникови микроприспособления, запушалка, пресов фитинг;
-- Общо автоматизирано затягане, позициониране и превключване на материали;
-- Монтаж на домакински уреди и хардуер; оборудване за сортиране на леки опаковки.
SOLH CU/CDU правоъгълен пневматичен цилиндър със свободен монтаж поддържа многоъглова инсталация без скоби, с варианти на невъртящ се и двойно направляван прът, широко използван за позициониране и затягане на автоматизация с къс ход при лек режим.
