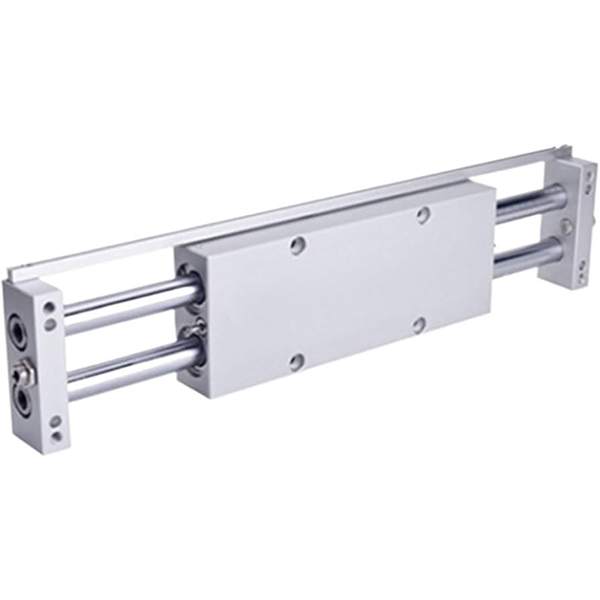

Плъзгащ цилиндър с двоен прът серия CX2 | Нископрофилен пневматичен цилиндър с висока тяга

Марка: SOLH от Richge Technology

Общ преглед на продукта и основни структурни характеристики

Серията SOLH CX2 е професионален цилиндър с плъзгащ лагер с двойно бутало и двоен прът, отличаващ се с ултра нисък профил, двоен изход на тягата, превъзходна точност срещу въртене и силно съпротивление на странично натоварване. Покрива размери на отворите φ10 mm, φ15 mm и φ25 mm със стандартни ходове от 25 mm до 200 mm. Проектирана за компактно пространство за инсталиране, прецизно водене и операции по бутане/дърпане на средно тежки товари, тази серия се прилага широко в различни прецизни автоматизирани станции. Предлагат се разширени модели, включително CXWM (плъзгащ лагер с хидравличен буфер) и CXWL (сачмен лагер с хидравличен буфер) за условия на работа при висока скорост и удар.

Основни структурни предимства

• Двойна прътова мощност с двойна тяга: Приемайки интегрирана структура с двойно бутало и двоен прът, теоретичната тяга е два пъти по-голяма от тази на еднопрътов цилиндър със същия размер на отвора, осигурявайки мощна задвижваща сила и отлична цялостна структурна здравина. Стандартният модел CX2 приема високо прецизно водене на плъзгащи лагери за стабилно линейно движение.

• Ултра-висока защита срещу въртене и точност на позициониране: Симетричната структура с двоен прът осигурява надеждна механична защита срещу въртене. Точността срещу завъртане достига ±0,1° (φ10) и ±0,02° (φ25), осигурявайки изключителна стабилност при многократно позициониране. Високопрецизната паралелна обработка между монтажната повърхност и буталните пръти значително повишава устойчивостта на странични и ексцентрични натоварвания.

• Нисък профил и гъвкав многопосочен монтаж: Ултратънкият компактен дизайн на корпуса идеално се адаптира към тясно и ограничено пространство на оборудването. Както тялото на цилиндъра, така и крайната плоча поддържат фиксирана инсталация, което позволява два режима на работа:тяло на цилиндър, фиксирано с подвижна крайна плоча иликрайна плоча, фиксирана с подвижно тяло на цилиндър. Снабден с четиристранни монтажни отвори и трипосочни тръбопроводни портове, той поддържа фиксиране отгоре, отдолу и отстрани с гъвкаво разположение на въздушния тръбопровод.

• Безпроблемна работа и дълъг експлоатационен живот: Двойно действаща възвратно-постъпателна структура с гумени буфери с двоен край като стандартна конфигурация ефективно намалява въздействието на движението и работния шум. Опционалните CXWM/CXWL хидравлични буферни версии осигуряват отлично поглъщане на удари както при високоскоростна, така и при ниска скорост, като постигат намаляване на шума и буфериране без нужда от поддръжка. Дизайнът без масло се адаптира към чиста работна среда и минимизира ежедневните разходи за поддръжка.

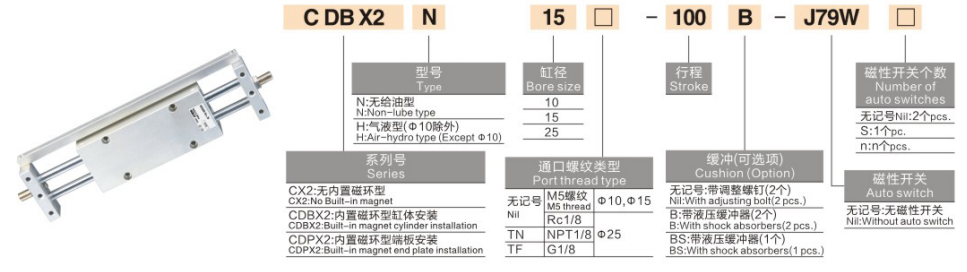

Пълни правила за именуване на модели

Примерни модели: CX2N15-50 | CX225-100-M9BW

Примери за стандартна поръчка

• CX210-25: 10 мм отвор, 25 мм ход, стандартен тип без магнитен ключ

• CX215-75-2S: 15 mm отвор, 75 mm ход, двойни магнитни превключватели за откриване на двойна позиция

• CX2N25-100: 25 мм отвор, 100 мм ход, безмагнитен тип за магнитно-чувствителни сценарии

Стандартни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално налягане 0,5 MPa)

1. Общи спецификации за изпълнение

• Режим на работа: Двойно действащ (синхронно задвижване с две бутала)

• Диапазон на работното налягане: 0.15~0.7MPa; Пробно налягане: 1.05MPa

• Околна температура: -10℃~60℃ (конвенционална среда без лед)

• Работна скорост на буталото: 50~500mm/s (стандартен CX2); до 800 mm/s (CXWM/CXWL високоскоростни версии)

• Буферен режим: Гумен буфер с два края (стандартен); допълнителен хидравличен буфер за моделите CXWM/CXWL

• Режим на смазване: Работа без масло без поддръжка, подходяща за чиста промишлена среда

2. Теоретични данни за двойна тяга (Единица: N)

3. Данни за допустим страничен въртящ момент (Единица: N·m)

4. Данни за теглото на продукта (50 mm ход, единица: kg)

Типични сценарии за приложение

• Прецизен трансфер на материали: Идеален за преместване на електронни и полупроводникови детайли, смяна на палети и бутане/дърпане на приспособления. Свръхвисоката точност срещу завъртане гарантира нулево отместване по време на процеси на високо прецизно позициониране и прехвърляне.

• Вдигане на средно тежък товар: Подходящ за повдигане на детайли от производствена линия, изхвърляне на матрици и задвижване с тежък товар с къс ход. Уникалната структура с двойна тяга и силната анти-ексцентрична товароносимост осигуряват стабилно и мощно шофиране.

• Станции за автоматизация на ограничено пространство: Перфектен за инсталиране на оборудване с тесен процеп, хоризонтално компактно оформление и плътно многоцилиндрово разположение. Корпусът с нисък профил и дизайнът за многопосочен монтаж увеличават максимално оползотворяването на пространството.

• Работна среда с висока степен на чистота: Безмаслен и нискозапрашен дизайн се адаптира към медицинско, хранително и електронно прецизно оборудване. Опционалната безмагнитна версия (N-тип) перфектно пасва на магнитно-чувствителни сценарии на приложение без магнитни смущения.

Ръководство за бърз избор в три стъпки

1. Избор на размер на отвора: Изберете размера на отвора според действителното работно натоварване. Осигурете теоретичната двойна тяга ≥ действително натоварване × 1,5 с достатъчен запас на безопасност. Дайте приоритет на модела с голям отвор φ25 за работни условия с големи странични натоварвания.

2. Избор на ход: Стандартният ход варира от 25 mm до 200 mm, изберете според действителните изисквания за движение. Предпочитайте буферните модели CXWM/CXWL за работни условия с дълъг ход, висока скорост и чести удари.

3. Избор на функционална конфигурация

￮ Откриване на двойна крайна позиция: Изберете конфигурация на 2S двоен магнитен превключвател за точно позициониране на границата на хода.

￮ Работни условия при висока скорост и удар: Изберете подобрени версии CXWM (плъзгащ лагер + хидравличен буфер) / CXWL (сачмен лагер + хидравличен буфер).

￮ Магнитно-чувствителни сценарии: Приемете N-тип безмагнитен цилиндър, за да избегнете магнитни смущения.

Резюме с едно изречение

     Плъзгащият цилиндър с двоен прът от серията SOLH CX2 интегрира двойна мощност на тягата, ултрависока прецизност срещу въртене, нископрофилна компактна структура и многопосочна гъвкавост при монтаж, осигурявайки стабилни и надеждни решения за задвижване на средно тежки товари за прецизно автоматизирано оборудване в ограничено пространство.
