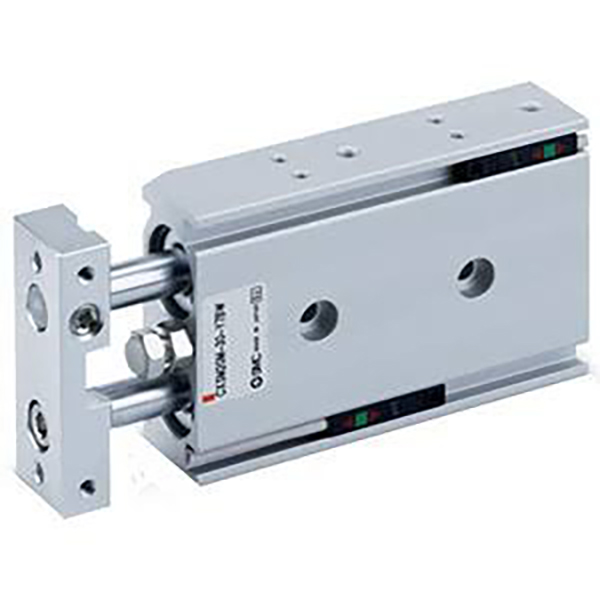

Серия CXSJ Компактен двоен цилиндър | Изключително тънък цилиндър с двойно бутало и двоен прът

Марка: SOLH от Richge Technology

Общ преглед на продукта и основна структура

Серията SOLH CXSJ е модернизирана ултракомпактна версия на стандартния двуцилиндров CXS. Възприемайки интегрирана структура с двойно бутало и двоен водещ прът, той доставядвойна тяга в сравнение с единични цилиндри и постига точност на нулево въртене от ±0,1°. Оптимизирана с по-къса дължина, по-тясна ширина и по-леко тегло от традиционните модели CXS, серията CXSJ се отличава с по-гъвкав монтаж и е специално проектирана за вземане и поставяне, прехвърляне на материал, прецизно позициониране и приложения за пресоване с леко натоварване в ултра-ограничени пространства за автоматизация.

Основни структурни предимства

• Интеграция с двойно бутало и двоен водещ прът: Опционални конфигурации на плъзгащ лагер (M) и сачмен лагер (L) с универсални общи размери, балансираща издръжливост, прецизност и цена за различни работни условия.

• Реверсивна основа с магнитен превключвател: Поддържа инсталиране в 4 посоки без структурни намеси, което позволява гъвкаво откриване на многоъгълна позиция и симетрично ляво/дясно адаптиране на монтажа.

• Стандартен буфер и магнитен дизайн: Снабден с двустранни гумени буфери за стабилно омекотяване; вграденият магнитен пръстен (наставка Z) е запазен за монтаж на магнитен превключвател. Няма опция за въздушен буфер (AZ), гуменият буфер служи като стандартна амортизация.

• Дизайн с двоен порт за малки отвори: Размерите на отворите φ6 и φ10 поддържат двойни аксиални и странични тръбопроводи, което значително оптимизира разположението на тръбопровода в ултракомпактно оформление на оборудването.

Класификация на основните подсерии (тип лагер и прът)

Серията CXSJ обхваща четири основни модела, за да отговарят на нискоскоростни тежки натоварвания, високоскоростна прецизност и работни сценарии с двоен изход, постигайки пълно покритие на изискванията за компактна автоматизация.

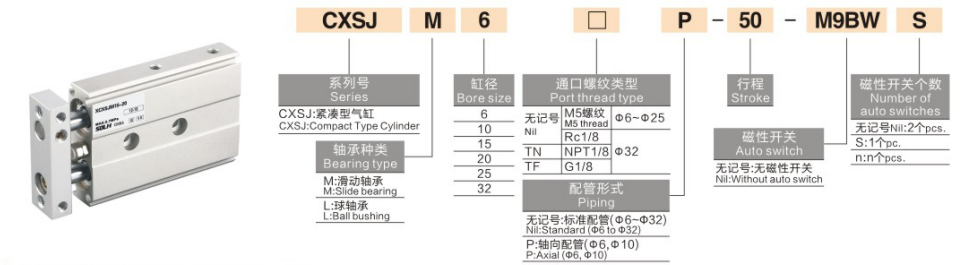

Пълни правила за именуване на модели

Пример за модел: CXSJL20-50Z-M9B

1. Дефиниране на кода за именуване

1. Код на серията: CXSJ + тип лагер и прът (M / L / WM / WL)

2. Размер на отвора: 6 / 10 / 15 / 20 / 25 / 32 мм (пълен стандартен диапазон на отворите)

3. Стандартен удар: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 мм (максимален ход: 100 мм)

4. Конфигурация на буфер и магнитен пръстен

￮ Z: Стандартна конфигурация (вграден магнитен пръстен + гумен буфер с двоен край, съвместим с инсталация на магнитен превключвател)

￮ Без наставка Z: Немагнитен тип (не е наличен магнитен превключвател)

￮ Забележка: Серията CXSJ поддържа само гумен буфер, без опция за въздушен буфер (AZ).

5. Магнитен превключвател: Опция D-M9B, D-A93, D-M9N; директно монтирани на странични жлебове с 4-посочна реверсивна съвместимост на основата

6. Заключващо устройство (по избор): R (заключване на прибиране), P (заключване на удължаване)

Общи стандартни технически параметри

(Стандартни условия на изпитване: 20 ℃ нормална температура, сух въздух)

• Режим на работа: Двойно действащо задвижване с двойно бутало (двойна мощност на тягата)

• Диапазон на работното налягане: 0,1~0,7MPa (φ6: минимум 0,15MPa; φ10~φ32: минимум 0,1MPa)

• Доказателство за налягане: 1.05MPa

• Околна температура: -10℃~60℃ (околна среда без лед)

• Работна скорост: 30~800mm/s (CXSJL високоскоростен тип до 800mm/s; CXSJM 30~600mm/s)

• Точност против въртене: ±0,1° (нулева точност на усукване, в съответствие със стандартната серия CXS)

• Буферен режим: Само гумен буфер с два края (без опция за въздушен буфер)

• Размер на порта на тръбопровода

￮ φ6 / φ10: M5×0,8 (поддържащ аксиален и страничен двоен тръбопровод)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (само странични тръби)

• Метод на монтаж: 3-странен монтаж (отдолу/отгоре/отстрани); обратима основа поддържа симетричен ляв и десен монтаж

Теоретични данни за тяга и напрежение (@0,5 MPa, единица: N)

Двубутална структура осигурявадвойна изходна сила в сравнение с еднобутални цилиндри със същия размер на отвора

CXSJ срещу CXS Сравнение на основните разлики

CXSJ е надградената ултракомпактна версия на CXS, оптимизирана специално за сценарии за автоматизация на тесни пространства

Ръководство за бърз избор

1. Избор на тип лагер и прът: Изберете CXSJM за устойчиви на износване тежки натоварвания и прашни среди; изберете CXSJL за високоскоростно плавно и често възвратно-постъпателно движение; приемете CXSJWM/CXSJWL за изход на пръта с двоен край и двустранна синхронна работа.

2. Избор на версия на модела: Предпочитайте CXSJ за свръхкомпактно пространство и изисквания за аксиални тръбопроводи; изберете стандартен CXS, ако се изисква въздушен буфер или висока устойчивост на удар.

3. Избор на магнитна конфигурация: Изберете суфикс Z за откриване на позиция с магнитни превключватели; пропуснете Z за немагнитни и чувствителни към магнитни смущения сценарии.

4. Избор на отвор и ход: Определете размера на отвора въз основа на действителното натоварване и необходимостта от тяга; стандартният обхват на хода е 5~100 мм (максимално ограничение на хода: 100 мм).

Резюме с едно изречение

     Ултракомпактният двоен цилиндър от серията SOLH CXSJ разполага с двойно бутало и двоен прът с висока тяга, ±0,1° прецизност на нулево въртене, ултратънък оптимизиран размер и 4-посочен гъвкав монтаж, което е оптималното пневматично решение за високо прецизно вземане и поставяне, позициониране и леко натискане в ултра ограничено автоматизирано оборудване.
