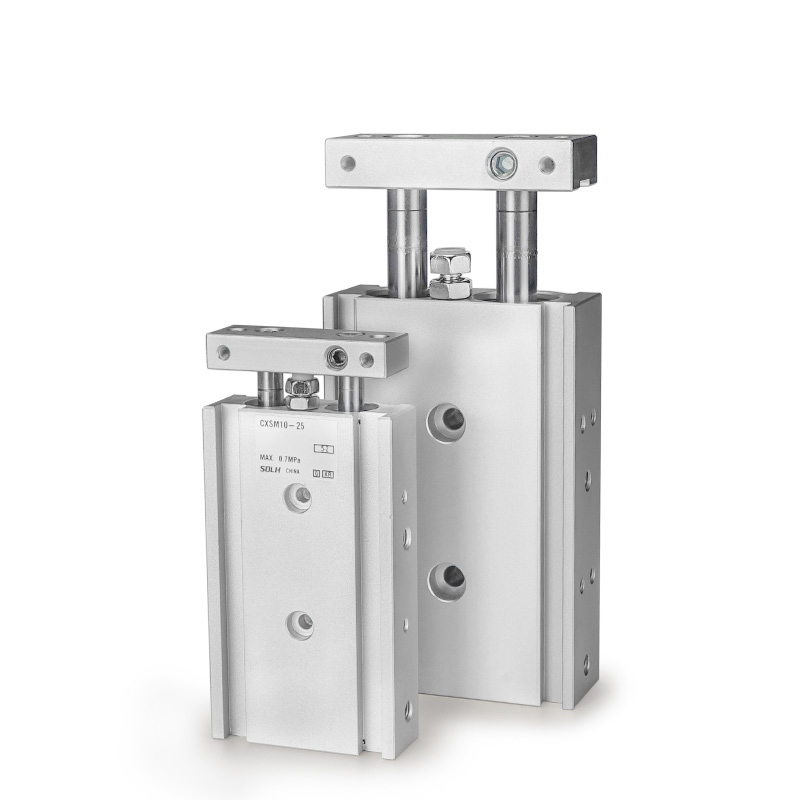

Цилиндър с двоен прът от серията CXS

Серия CXS двоен прътов цилиндър | Компактен пневматичен цилиндър с висока твърдост и нулево въртене

Марка: SOLH от Richge Technology

Общ преглед на продукта и основна структура

     Серията SOLH CXS е двоен цилиндър от тънък тип с висока твърдост, използващ интегрирана структура с двойно бутало и двоен водещ прът. Отличаващ се с коаксиални двойни пръти и синхронно задвижване с двойно бутало, той осигурява почти двойна тяга в сравнение с единичните цилиндри, съчетани с ултра-прецизна ±0,1° производителност при нулево въртене. С отлична твърдост и силна устойчивост на странично натоварване, този цилиндър не изисква допълнителни направляващи аксесоари, идеално пригоден за високо прецизно линейно движение като вземане и поставяне, прехвърляне на материал, позициониране и леко натискане в компактни автоматизирани пространства.

Основни структурни предимства

• Интеграция с двойно бутало и двоен водещ прът: Опционални конфигурации на плъзгащ лагер (M) и сачмен лагер (L) с напълно универсални общи размери, съвместими с различни работни условия и разходни бюджети.

• Стандартен магнитен и буферен дизайн: Вграден магнитен пръстен (стандартен суфикс Z) запазва позиции за директен монтаж на магнитен превключвател без допълнителни скоби. Гумен буфер с двоен край идва като стандарт; въздушният буфер не е задължителен за модели с голям отвор, за да се елиминира ударът при висока скорост.

• Вградена висока твърдост: Интегрираната двойна прътова структура значително подобрява цялостната структурна стабилност, ефективно устоявайки на странични и ексцентрични натоварвания, осигурявайки стабилна и повтаряща се точност на линейно движение.

Класификация на основните подсерии (тип лагер и прът)

Серията CXS обхваща четири масови модела, напълно съвпадащи с нискоскоростни тежки натоварвания, високоскоростни прецизни и двустранни работни сценарии за компактно оборудване за автоматизация.

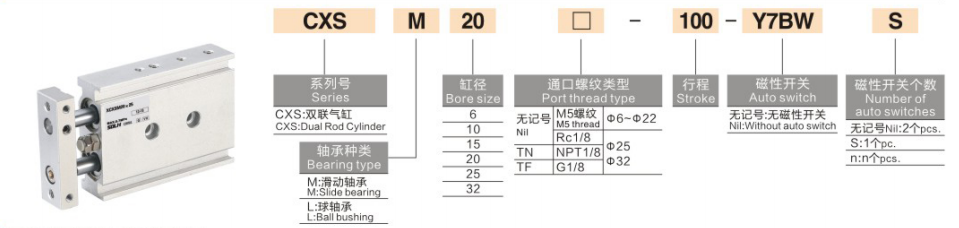

Пълни правила за именуване на модели

Примерен модел: CXSM20-50Z-M9B

1. Дефиниране на кода за именуване

1. Код на серията: CXS + тип лагер и прът (M / L / WM / WL)

2. Размер на отвора: 6 / 10 / 15 / 20 / 25 / 32 мм (пълен стандартен диапазон на отворите)

3. Стандартен удар: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 мм (максимален ход: 100 мм)

4. Конфигурация на буфер и магнитен пръстен

￮ Z: Стандартна конфигурация (вграден магнитен пръстен + гумен буфер с двоен край, съвместим с инсталация на магнитен превключвател)

￮ AZ: Въздушен буфер (само за големи отвори φ20/25/32, за високоскоростни и тежки натоварени сценарии против удар)

￮ Без наставка Z: Немагнитен тип (недостъпна инсталация на магнитен превключвател)

5. Магнитен превключвател: Опционални модели D-M9B, D-A93, D-M9N и други; директно монтиран върху странични жлебове на направляващия прът без монтажни скоби

6. Заключващо устройство (по избор): R (заключване на края на прибиране), P (заключване на края на удължаване)

Общи стандартни технически параметри

(Стандартни условия на изпитване: 20 ℃ нормална температура, сух въздух)

• Режим на работа: Двойно действащо синхронно задвижване с двойно бутало (двойна мощност на тягата)

• Диапазон на работното налягане: 0.1~0.7MPa (минимално работно налягане: 0.1MPa)

• Доказателство за налягане: 1.05MPa

• Околна температура: -10℃~60℃ (конвенционална среда без лед)

• Работна скорост: 30~300 mm/s (CXSL високоскоростен тип до 400 mm/s)

• Точност против въртене: ±0,1° (свръхвисока точност, почти нулево усукване)

• Буферен режим: Гумен буфер с два края като стандарт; въздушен буфер (AZ) по избор за отвори φ20/25/32

• Размер на порта на тръбопровода

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Метод на монтаж: 3-странен монтаж (отдолу/отгоре/отстрани), гъвкава инсталация, адаптираща се към различни оформления на компактно оборудване

Теоретични данни за тяга и напрежение (@0,5 MPa, единица: N)

Двубутална структура осигурявадвойна изходна сила в сравнение с еднобутални цилиндри със същия размер на отвора

Ръководство за бърз избор

1. Избор на тип лагер и прът: Изберете CXSM за устойчиви на износване и тежки работни условия; изберете CXSL за високоскоростна и изключително плавна работа; приемете CXSWM/CXSWL за двустранен изход през пръта и изисквания за двустранна работа.

2. Избор на магнитна конфигурация: Изберете Z суфикс с вграден магнитен пръстен за откриване на позицията на удара; пропуснете наставката Z за немагнитни сценарии на приложение.

3. Избор на конфигурация на буфер: Оборудвайте AZ въздушен буфер за условия на работа с висока скорост, дълъг ход и силно въздействие; приемете стандартен гумен буфер за конвенционални общи сценарии.

4. Избор на отвор и ход: Потвърдете размера на отвора според действителните изисквания за тяга и натоварване; стандартният диапазон на хода е 5~100 mm с максимална граница на хода от 100 mm.

Резюме с едно изречение

     Цилиндърът с два пръта от серията SOLH CXS разполага с изход с двойно бутало и двойна тяга, ±0,1° прецизност на нулево въртене, високо съпротивление на странично натоварване и опционален въздушен буфер, служещ като рентабилно решение за високо прецизно задвижване за компактни автоматизирани станции за позициониране, пресоване и прехвърляне.
