Цилиндър с триаксиален направляващ прът от серия TC | TCL/TCM Пневматичен цилиндър против усукване с висока твърдост

Марка: SOLH от Richge Technology

Общ преглед на продукта и основни структурни характеристики

     Серията SOLH TC е високоефективен триаксиален цилиндър с водещ прът, използващ интегрирана структура с двоен водещ прът + централен бутален прът. Отличаваща се с ултрависока твърдост, отлична способност срещу усукване, силно съпротивление на странично натоварване и прецизна точност на позициониране, тази серия покрива пълен диапазон на отворите от φ6 mm до φ100 mm, включително два основни модела: тип прецизен сачмен лагер TCL и тип плъзгащ лагер за тежък режим на работа TCM. Той се използва широко за компактни станции за бутане, повдигане, спиране и прецизни преводи, като служи като перфектен заместител на серията SMC MGP в стандартни сценарии за автоматизация.

Основни структурни предимства

• Триаксиална структура с ултра-висока твърдост: Оборудван с два лагерни стоманени водещи пръта с висока якост и един централен бутален прът, интегрираната триаксиална структура осигурява повече от два пъти по-голяма устойчивост на усукване и страничен товароносимост от обикновените цилиндри. Той ефективно предотвратява огъване и изместване, като се адаптира към работни условия на ексцентричен товар и напречен удар с изключителна стабилност.

• Конфигурации с двоен лагер за пълни сценарии

￮ TCL (сачмен лагер): Изключително ниско триене, ултра-гладък ход и стабилна високочестотна работа, идеални за прецизно повдигане, високоскоростно циклично движение и изисквания за движение с ниско триене.

￮ TCM (плъзгащ лагер): Приемайки плъзгаща се втулка от месингова сплав, той се отличава с отлична устойчивост на износване, устойчивост на удар и толерантност на странично натоварване, идеално подходящ за тежки натоварвания, прашни и спирачни работни условия.

• Интегриран тънък и компактен дизайн: Задвижващият и направляващият модул са силно интегрирани, за да се сведе до минимум общото пространство за монтаж. Двойните входове за въздух на горната и страничните повърхности поддържат гъвкаво оформление на тръбопроводите, адаптиране към различни посоки на тръбопроводите на място и компактни структури на оборудването.

• Високопрецизно повтарящо се позициониране: Отворите за прецизно позициониране са запазени върху основата, задната крайна повърхност и фиксиращата плоча, за да се осигури ултрависока точност при повторение на позиционирането. Четиристранните жлебове на магнитния превключвател поддържат многопосочна инсталация на превключвател, реализирайки гъвкаво и цялостно откриване на позицията на хода.

• Стандартна премиум конфигурация: Вграден магнитен пръстен (стандартен S магнит), гумени буфери с два края и безмаслен дизайн без поддръжка, в съответствие със стандартите за чиста работа в работилницата. Двойнодействащ дизайн със стандартен ход, вариращ от 5 мм до 500 мм, покрива почти всички конвенционални ходове на задвижване на автоматизацията.

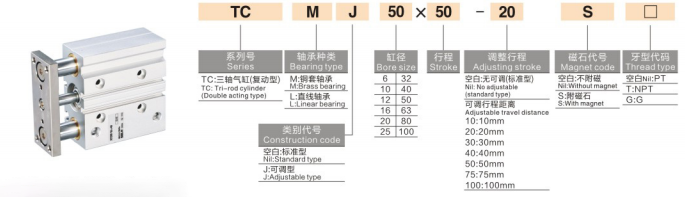

Пълни правила за именуване на модели

Примерни модели: TCM20-50S | TCL16-30J-20S-Т

Примери за стандартна поръчка

• TCM25-75S: 25 мм отвор, 75 мм ход, тип плъзгащ лагер с вграден магнит

• TCL20-50J-20S: 20 мм отвор, 50 мм стандартен ход, 20 мм регулируем ход, прецизен сачмен лагер с магнит

• TCM32-100S-T: 32 мм отвор, 100 мм ход, тип плъзгащ лагер с устойчивост на висока температура

Стандартни основни технически параметри

(Стандартни условия за изпитване: 20 ℃ нормална температура, номинално налягане 0,5 MPa)

1. Общи параметри на ефективността

• Режим на работа: Възвратно-постъпателно движение с двойно действие

• Диапазон на работното налягане: 0.1~1.0MPa; Доказателствено налягане: 1.5MPa

• Околна температура: -20℃~70℃ (конвенционална среда без лед); -20℃~120℃ (-T високотемпературна версия)

• Работна скорост на буталото: 50~500mm/s (φ6~63 малък и среден отвор); 50~400mm/s (φ80/100 голям отвор)

• Буферен режим: Стандартен гумен буфер с двоен край; допълнителен буфер на въздушна възглавница за сценарии с голямо въздействие

• Режим на смазване: Работа без масло без поддръжка, подходяща за чиста промишлена среда

2. Теоретични данни за тягата (@0,5 MPa, единица: N)

3. Данни за теглото на продукта (50 mm ход, единица: kg)

Сравнение на основния избор на TCL срещу TCM

Методи за монтаж и типични сценарии за приложение

1. Гъвкав дизайн с няколко монтажа

• Директен монтаж на тялото: Запазени отвори за винтове на дъното, страничните и крайните повърхности за директно фиксиране без необходими допълнителни скоби, което позволява бърз монтаж и демонтаж за монтаж на място.

• Допълнителни аксесоари по избор: Предлагат се аксесоари за монтаж на фланец (F) и конзола за крака (L), поддържащи гъвкаво хоризонтално и вертикално оформление за адаптиране към разнообразни конструкции на оборудването.

2. Основни промишлени приложения

• Автоматизация на конвейерна линия: Спиране на детайла, повдигане на материал и позициониране на палети; силна устойчивост на удар и анти-офсетни характеристики осигуряват стабилно транспортиране и ограничаване на операцията.

• 3C електронна прецизна обработка: обработка на печатни платки, позициониране на кримпване на клеми и леко преместване на детайла; високата точност срещу въртене гарантира прецизно сглобяване и обработка с нулева деформация.

• Машини за опаковане: Задвижване на преграда за материал, превключване на врата на силоз и избутване на материал на къси разстояния; компактното тяло идеално се адаптира към силно интегрирано оформление на опаковъчното оборудване.

• Обща промишлена автоматизация: Повдигане на шаблони, изхвърляне на части и ексцентрично задвижване на товара; интегрира цилиндър и водещи функции, за да замени традиционните комбинации от разделен цилиндър + водещ прът, опростявайки структурата на оборудването и намалявайки разходите.

Сравнение на резервни части от серия TC срещу серия SMC MGP

Ръководство за бърз избор в три стъпки

1. Избор на размер на отвора: Изчислете необходимата тяга според действителното работно натоварване; изберете размер на отвора с теоретична тяга ≥ действително натоварване × 1,5, като запазите 50% резерв за безопасност, за да избегнете работа при претоварване.

2. Избор на тип лагер: Изберете TCL сачмен лагер за прецизно позициониране и високочестотни плавни циклични сценарии; изберете TCM плъзгащ лагер за тежки натоварвания, прашни и тежки работни условия.

3. Избор на функционална конфигурация

￮ Искане за фина настройка на хода: Изберете J-тип регулируем ход (0~50 mm регулируем диапазон)

￮ Изискване за откриване на позиция: Изберете S магнитна конфигурация + многопосочни магнитни превключватели (с възможност за инсталиране от четири страни)

￮ Работна среда с висока температура: Изберете -T опция за устойчивост на висока температура (-20℃~120℃)

Резюме с едно изречение

      Цилиндърът за триаксиален водещ прът от серията SOLH TC интегрира висока твърдост, супер странично съпротивление на натоварване и високопрецизна производителност против въртене, с двойни опции за лагеруване и регулируем ход и опционални функции при висока температура, служещи като най-рентабилната директна замяна на серията SMC MGP за пълноценно автоматизирано повдигане, спиране и позициониране.
